Introduire le pointeau pour cortex I (sans douille externe) ou la
mèche K dans le guide de perçage et effectuer un contrôle au pied à
coulisse (p. ex. 14 mm).
►
Pour régler la profondeur de perçage nécessaire avec les guides de per-
çage à profondeur réglable E et F (10 à 28 mm), tourner la douille de
guidage 3 du guide de perçage dans le sens + ou –.
Remarque
Le filetage dans le guide de forage est un filetage à gauche. À chaque demi-
tour (= réglage de profondeur de 0,5 mm), la douille de guidage s'enclenche
de façon audible et sensible.
3
3
3

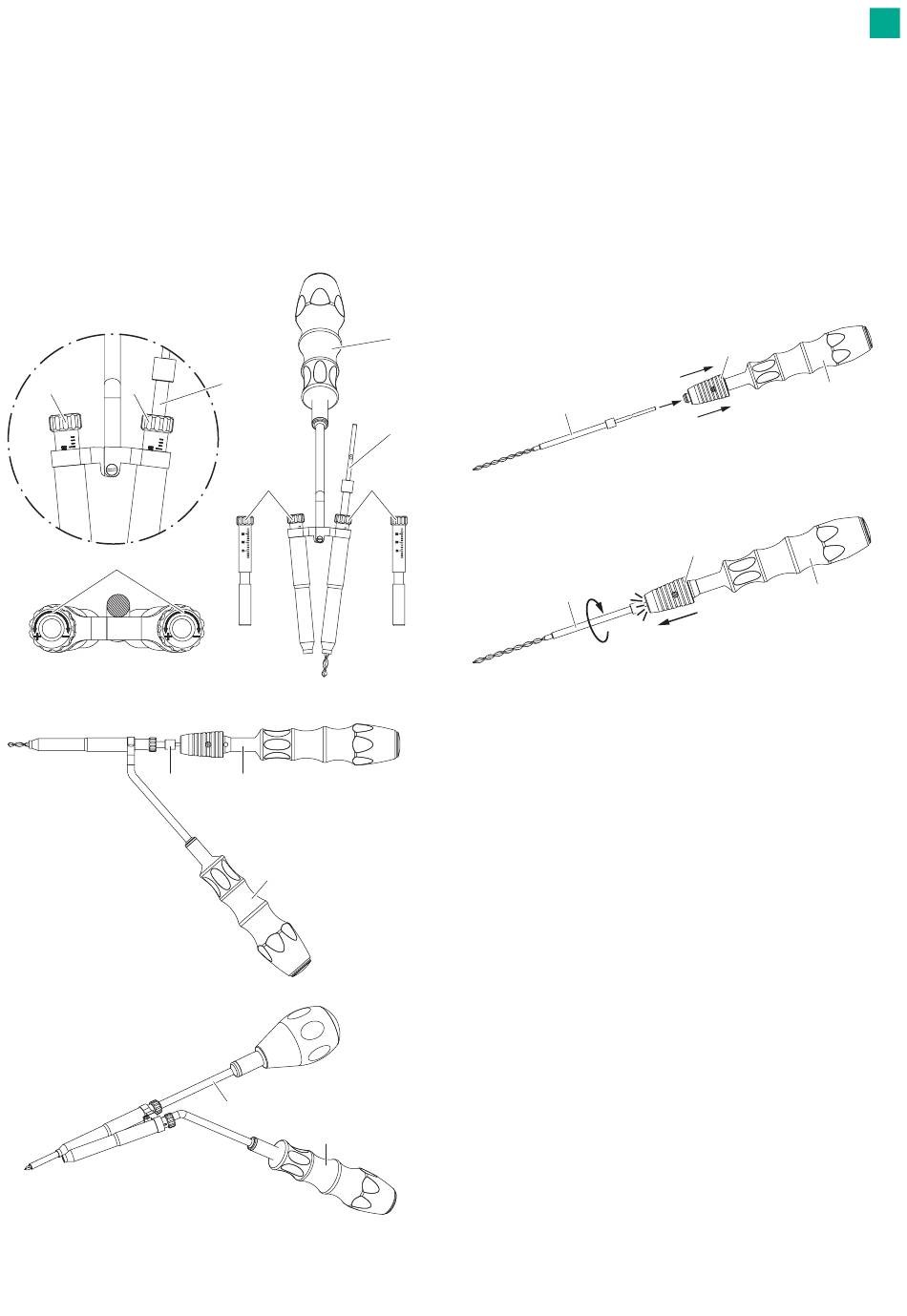

Fig. 10
K
Fig. 11
F
K
K
3
3
J
E
I
F
Montage de la mèche et de la poignée (en option)
La mèche et la poignée ne doivent être assemblées que si un perçage
manuel doit être effectué.
►
Utiliser la poignée de perçage J ou Q pour le perçage manuel.
►
Utiliser la poignée de perçage J ou Q uniquement avec la mèche K.
►
Insérer la mèche K dans la poignée de perçage J ou Q:
– Tirer la douille de verrouillage 4 vers l'arrière contre la pression du
ressort dans la direction de la flèche et la maintenir, voir Fig. 12.
– Pousser la mèche K dans l'adaptateur de la poignée de perçage J
ou Q aussi loin que possible, voir Fig. 13.
– Tourner légèrement la mèche K tout en relâchant simultanément la
douille de verrouillage 4.
La mèche s'enclenche de manière audible.
K
Fig. 12
click
K
Fig. 13
4
J
4
J
