Захранване от специален трансформатор или
генератор
Захранващ източник с висок импеданс
Компресорът може да работи в индустриални електрически мрежи,
които са с мощност на късо съединение 15 пъти по-голяма от
номиналната мощност на задвижването (импеданс на линията по-
малко от седем процента). Уверете се, че мрежата е подходяща,
ако компресорът работи с комплект генератор или специален
трансформатор.
Препоръчваме ви да отворите връзката, която свързва кондензаторите
на филтрите за електромагнитна съвместимост към заземителната точка,
ако системата има следните характеристики:
• разпределителната захранваща мрежа няма връзка към земя
• токът на късо съединение при свързващата точка на задвижването и
номиналният ток имат съотношение, по-ниско от 30
Low Impedance Power Source
Вариаторът може да има нисък импеданс, ако инсталацията има следните
характеристики:
• компресорът е инсталиран близо до захранващ трансформатор със
средно напрежение/ниско напрежение (MV/LV) и
• група кондензатори за компенсация на фактора на мощността са
свързани паралелно при вторичната страна на трансформатора
Рискът от пик на високо напрежение при клемите на оборудването
е висок, при условие че напрежението се понижава при първичната
страна на трансформатора.
Пример за изчисляване на импеданса на линията в проценти
За компресор с номинален входен ток 100 ампера и захранване на
линията с капацитет на ток на късо съединение 5000 ампера, импедансът
на линията е два процента (100 A/5000 A).

Връзки на контролен силов трансформатор
Трансформаторът за контролна верига има различни основни
напреженови клеми за различните нива на напрежение на силовите
линии. Уверете се, че клемите са настроени за правилното приложено
напрежение, преди да стартирате компресора.

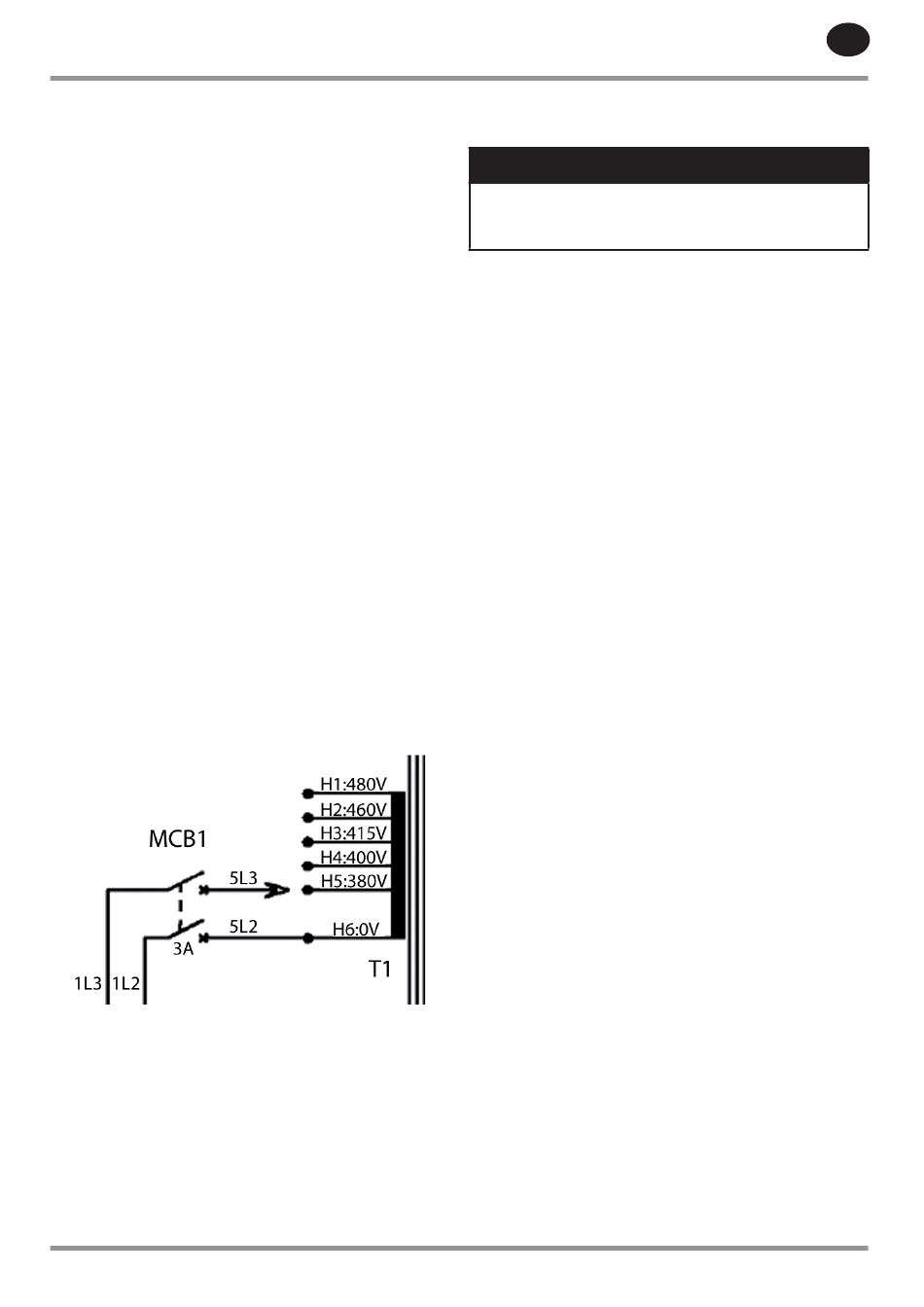

Фигура 6: Връзки на контролен силов трансформатор
80447188 Изд. B

Прибори С Водно Охлаждане

Тръбопровод за водно охлаждане
БЕЛЕЖКА
Тръбопроводът за вода до и от компресорния модул трябва да е
с размер най-малко равен на размера на свързването на модула
или по-голям. Не поставяйте тръбопровод за вода с недостатъчен
размер.
И на входната, и на изходната линии трябва да се монтират изолационни
вентили със странично източване. За запазване чистотата и
надеждността на охладителя е важно да инсталирате цедка с диаметър
на отворите 2 мм във входната линия. Цедките могат да се получат от
Ingersoll Rand.
За приложения с морска вода (само опция с морска вода) НЕ се
препоръчва цинков анод, тъй като той ще повреди филма от меден
оксид върху тръбите от медно-никелова сплав с размери 70/30, които са
в контакт с морската вода. За минимизиране на контактната корозия и
осигуряване на най-добрата корозионна защита на вашите охладители
силно ви препоръчваме да свържете част от желязна тръба (>300 мм
дължина) възможно най-близо до свързването на входа за вода на
модула на въздушния компресор. Желязната тръба ще играе ролята на
защитен анод за тръбите от мед и никел и, следователно, трябва да се
счита за артикул, нуждаещ се от редовна поддръжка и смяна. Поради
тази причина трябва да се инсталира частта от желязната тръба, която ще
позволи лесна смяна (т.е. със съединение с муфа).
Въздушният компресор има нормално затворен електромагнитен
клапан, който е монтиран към изхода за водата в модула. Клапанът се
свързва с управляващата верига на въздушния компресор и се затваря,
когато компресорът спира.
Внимателно проверете вашата водна система, преди да монтирате
модула на въздушния компресор. Уверете се, че тръбопроводът е без
котлен камък и отлагания, които да ограничават дебита на водата към
модула на въздушния компресор. Ако чистотата на водата е влошена,
се препоръчва инсталиране на филтрация в тръбопровода на входа за
водата.
За правилна работа на компресора охлаждащият воден поток трябва
да се подава при максимална температура 46°C (115°F). За дебита
на охлаждащия воден поток вижте картите с технически данни на
компресора.
За работа при откриването на неизправности във водната система в
тръбопроводите за вода трябва да се монтират термометри и манометри.
Налягането на водата в идеалния случай трябва да е между 3 и 5 бара
(43,5 и 72,5 psi), но не над 10 бара (145 psi)
Чистотата на водата също е много важна. Почистването на охладителите
в резултат от замърсяване е отговорност на клиента. Затова се
препоръчва водата с подходящо качество да отговаря на изискванията,
изброени в ПРЕПОРЪКИ ЗА КАЧЕСТВОТО НА ВОДАТА по-нататък в този
раздел.
