6 Elektrische Installation

6.1 Kabelanschlüsse
Die Netzkabel sind an die Klemmen L1, L2 und L3 angeschlossen. Die Motorkabel sind an die Klemmen U, V und W angeschlossen.
C
L1
L2
L3
A Bedieneinheit
C Leistungseinheit

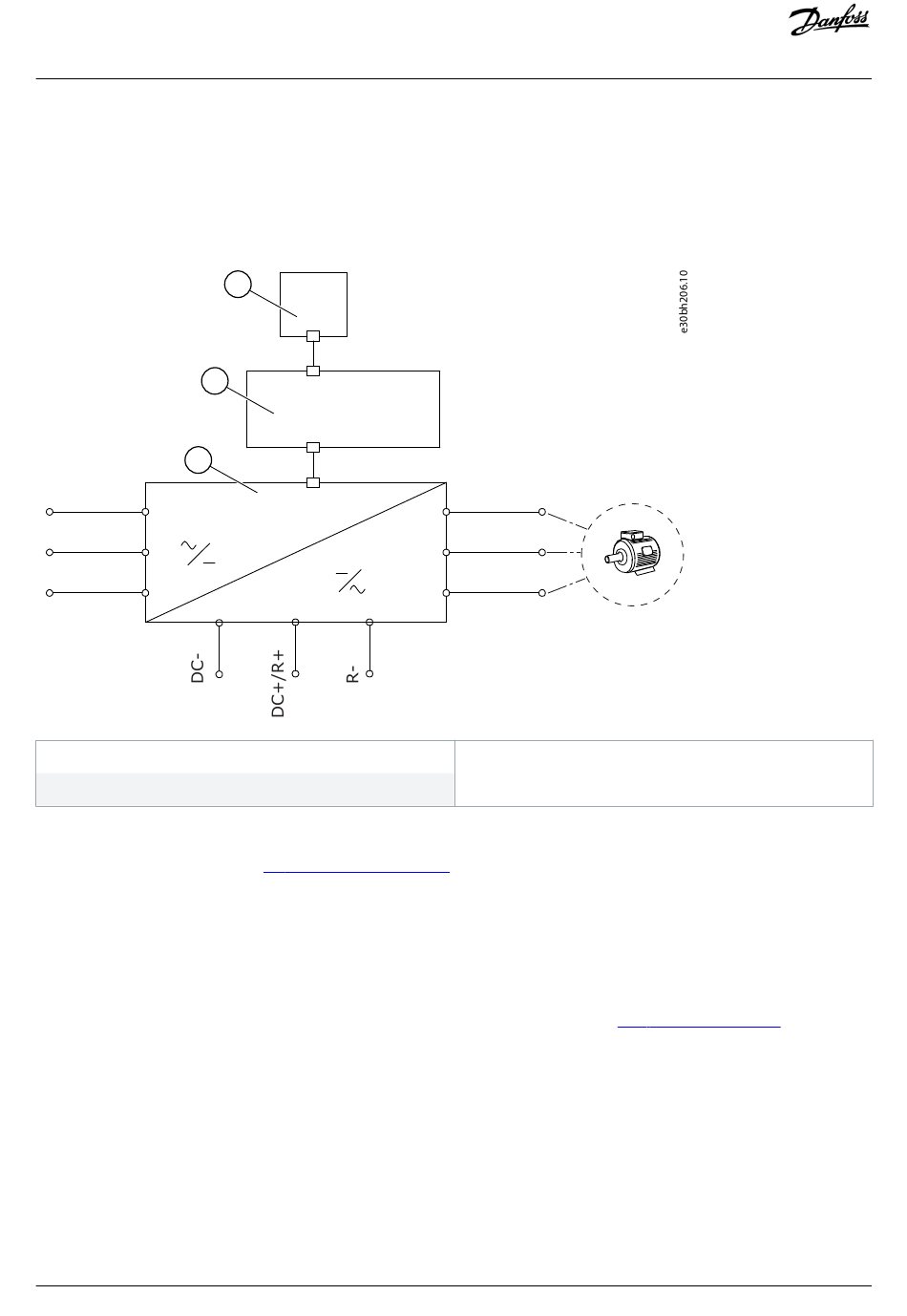

Abbildung 8: Prinzipschaltbild
Für EMV-konforme Installation siehe

6.1.1 Allgemeine Kabelanforderungen

Verwenden Sie Kabel mit einer Hitzebeständigkeit von mindestens +70 °C (158 °F). Berücksichtigen Sie bei der Auswahl der Kabel und
der Sicherungen den Nennausgangsstrom des Frequenzumrichters. Der Nennausgangsstrom ist auf dem Typenschild angegeben.
Weitere Informationen zur Einhaltung der UL-Standards bei der Kabelinstallation finden Sie in
Diese Anweisungen gelten nur für Prozesse mit einem Motor und einer Kabelverbindung zwischen Frequenzumrichter und Motor.
Falls Sie andere Konfigurationen einsetzen, wenden Sie sich an den Hersteller, um weitere Informationen zu erhalten.
