Elektrische Installation

4 Elektrische Installation

4.1 Sicherheitshinweise

4.1.1 Anforderungen

WARNUNG
GEFAHR DURCH ANLAGENKOMPONENTEN!
Drehende Wellen und elektrische Betriebsmittel stellen
potenzielle Gefahrenquellen dar. Alle Elektroarbeiten
müssen nationalen und lokalen geltenden Elektroinstalla-
tionsvorschriften entsprechen. Installations-,
Inbetriebnahme- und Wartungsarbeiten am Frequenzum-
richter dürfen ausschließlich von geschultem und
qualifiziertem Personal durchgeführt werden. Eine
Nichtbeachtung dieser Richtlinien kann schwere oder
tödliche Verletzungen zur Folge haben.
HINWEIS
GETRENNTE VERLEGUNG VON LEITUNGEN!
Verlegen Sie Netz-, Motor- und Steuerkabel zur
Isolierung von Hochfrequenzstörungen in getrennten
Kabelkanälen aus Metall oder verwenden Sie getrennte
abgeschirmte Kabel. Nichtbeachten kann die
einwandfreie und optimale Funktion des Frequenzum-
richters sowie anderer angeschlossenen Geräte
beeinträchtigen.
Beachten Sie zu Ihrer eigenen Sicherheit folgende
Anforderungen:
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
Ergreifen Sie bei Anlegen der Energiezufuhr an
den Frequenzumrichter alle notwendigen Schutz-
maßnahmen.
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Von nebeneinander
verlegten Motorausgangskabeln induzierte
Spannung kann die Gerätekondensatoren
aufladen, selbst wenn das Gerät ausgeschaltet
und gesperrt ist.
Überlast- und Geräteschutz
•
Der Frequenzumrichter bietet einen Überlast-
schutz für den Motor (Motorschutz der Klasse 20).
Nähere Angaben finden Sie in
Kapitel 10 Besondere Betriebsbedingungen.
•
Versehen Sie alle Frequenzumrichter mit
Kurzschluss- und Überspannungsschutz. Dieser
Schutz wird durch Sicherungen am Eingang
gewährleistet, siehe Abbildung 4.1. Werden die
MG34X103
Produkthandbuch
L1
L2
L3
2
Pos.
1
2

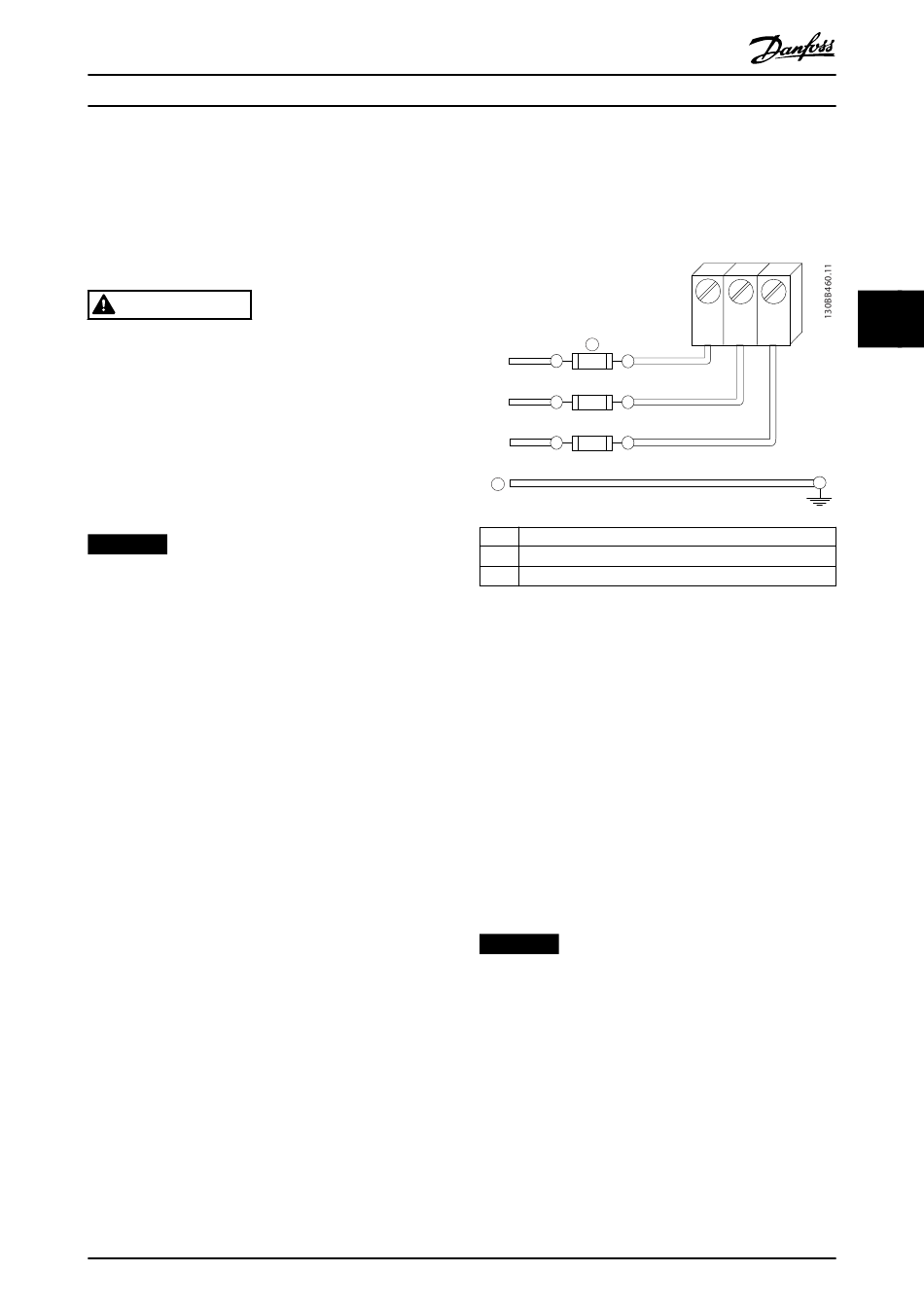

Abbildung 4.1 Sicherungen für Frequenzumrichter
Leitungstyp und Nennwerte
•
•
•
4.1.2 Kabeleinführungen
HINWEIS
Anderen Lösungen sind möglich. Nicht verwendete
Kabeleinführungen können mit Gummitüllen (für IP21)
abgedichtet werden.
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
Sicherungen nicht mitgeliefert, muss der Monteur
diese zur Verfügung stellen.
1
Beschreibung
Sicherungen
Masse
In Bezug auf Querschnitte und Umgebungstem-
peraturen müssen alle Leitungen lokale und
nationale Vorschriften erfüllen.
Danfoss empfiehlt, dass alle Leistungsanschlüsse
aus Kupferdraht (mindestens 75 °C) [167 °F]
hergestellt sein sollten.
Empfohlene Leitungsquerschnitte finden Sie in
Kapitel 12.3 Nennleistungen, Gewicht und
Abmessungen.
4
L1 L2 L3
91 92 93
9
4
