Elektrische Installation
Der Frequenzumrichter steht bei
Netzanschluss unter gefährlicher
Spannung. Eine unsachgemäße Installation
des Motors oder des Frequenzumrichters kann
schwere Sach- und Körperschäden oder sogar
tödliche Verletzungen verursachen. Befolgen Sie
daher stets die Anweisungen in diesem Handbuch
sowie die örtlichen und nationalen Vorschriften
und Sicherheitsbestimmungen.
Das Berühren elektrischer Teile - auch nach der
Trennung vom Netz - kann lebensgefährlich sein.
Bei VLT 5001-5006, 200-240 V und 380-500
V mindestens 4 Minuten warten.
Bei VLT 5008-5052, 200-240 V mindestens
15 Minuten warten.
Bei VLT 5008-5052, 380-500 V mindestens
15 Minuten warten.
Bei VLT 5072-5302, 380-500 V mindestens
20 Minuten warten.
Bei VLT 5352-5552, 380-500 V mindestens
40 Minuten warten.
Bei VLT 5001-5005, 525-600 V mindestens
4 Minuten warten.
Bei VLT 5006-5022, 525-600 V mindestens
15 Minuten warten.
Bei VLT 5027-5062, 525-600 V mindestens
30 Minuten warten.
Bei VLT 5042-5352, 525-690 V mindestens
20 Minuten warten.
ACHTUNG!:
Der Betreiber bzw. Elektroinstallateur ist für eine
ordnungsgemäße Erdung und die Einhaltung
der jeweils gültigen nationalen und örtlichen
Sicherheitsbestimmungen verantwortlich.
Hochspannungsprüfung
Eine Hochspannungsprüfung kann durch Kurzschließen
der Anschlüsse U, V, W, L
langes Anlegen von max. 2,15 kV DC zwischen
diesem Kurzschluß und der Masse erfolgen.
ACHTUNG!:
Der Funkentstörschalter muß beim
Hochspannungstest geschlossen sein (Position
ON) (siehe Abschnitt Funkentstörschalter).
Netz- und Motoranschluß müssen bei einem
Hochspannungstest der gesamten Anlage
evtl. unterbrochen werden, wenn die
Ableitströme zu hoch sind.
42
, L und L und 1 Sekunde
1 2 3
MG.51.A8.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT

Sicherheitserdung

ACHTUNG!:
Der Frequenzumrichter weist hohe Ableitströme
auf und ist deshalb aus Sicherheitsgründen
vorschriftsmäßig zu erden. Benutzen Sie
die Erdungsklemme (siehe Abschnitt Elektrische
Installation, Leistungskabel), die einen verstärkten
Anschluß an Erde ermöglicht.
Beachten Sie die nationalen Sicherheitsvorschriften.
Zusätzlicher Schutz (RCD)
Fehlstromschutzschalter, Nullung oder Erdung können
ein zusätzlicher Schutz sein, vorausgesetzt, die
örtlichen Sicherheitsnormen werden eingehalten.
Bei Erdungsfehlern können Gleichspannungsanteile
im Fehlstrom entstehen.
Fehlstromschutzschalter sind ggf. gemäß den
örtlichen Vorschriften anzuwenden. Die Schutzschalter
müssen zum Schutz von dreiphasigen Geräten mit
Gleichrichterbrücke und für kurzzeitiges Ableiten von
Impulsstromspitzen im Einschaltmoment geeignet sein.
Siehe auch Abschnitt Besondere Bedingungen
im Projektierungshandbuch.

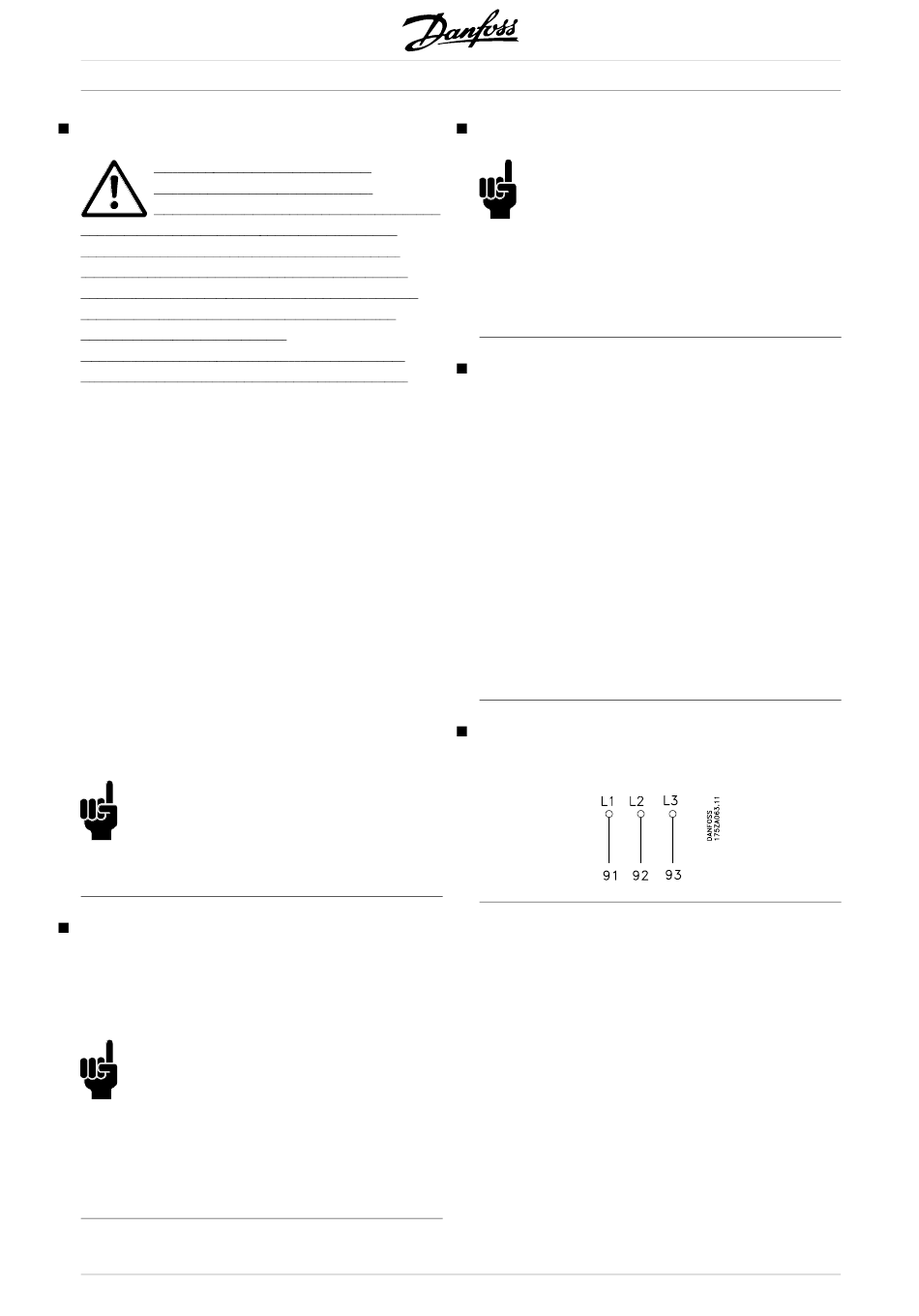

Elektrische Installation - Netzversorgung

Der Anschluss an die Netzspannung erfolgt mit
drei Phasen an die Klemmen L
Serie 5000
, L , L .
1 2 3
