5.3.5 Beschreibung zusätzlicher Echoanschlüsse
In diesem Absatz finden Sie die Beschreibung des zusätzlichen Echoanschlusses für die E/A-Klemmen.

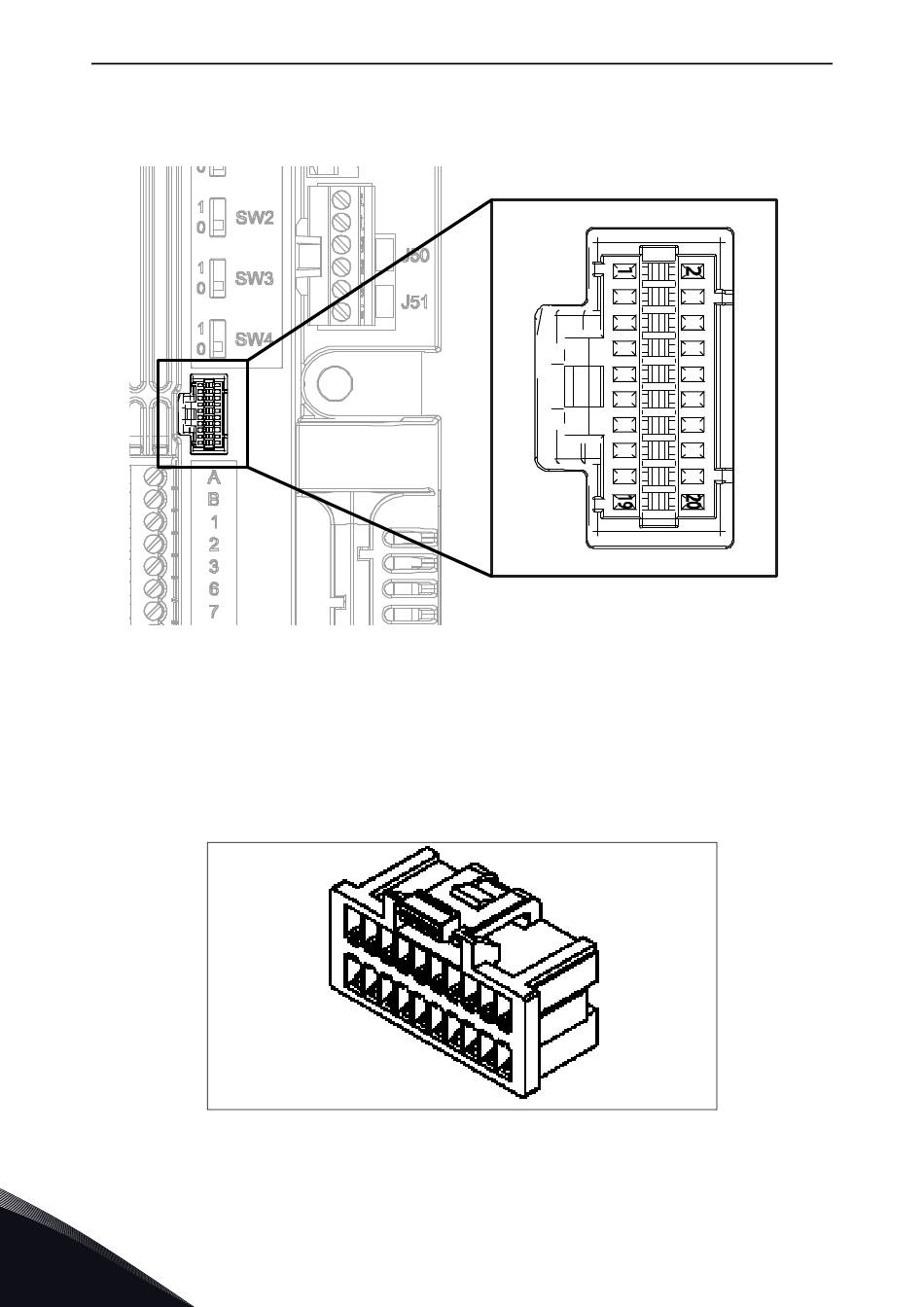

Abbildung 35. Der auf der Steuerkarte montierte E/A-Fern-Echoanschluss.
®
In Abbildung 35 wird der Molex -Anschluss für die E/A-Klemmen gezeigt. In der Steuereinheit ist
die Position dieses Anschlusses mit 11 angegeben, wie in Abbildung 31, Abbildung 32 und
Abbildung 33 gezeigt. Bei diesem Anschluss handelt es sich um einen Pico-Clasp™ Wire-to Board
®
PCB Header, Dual Row, Right Angle. Der Code von Molex ist: 501571-2007.
Er passt zu dem Pico-Clasp™ Wire-to Board Receptacle Housing (Crimp-Gehäuse), Dual Row,
®
20 Circuits. Der Code von Molex ist: 501189-2010. Siehe Abbildung 36.
Abbildung 36. Steckergehäuse für E/A-Fern-Echo-Anschluss.
5
