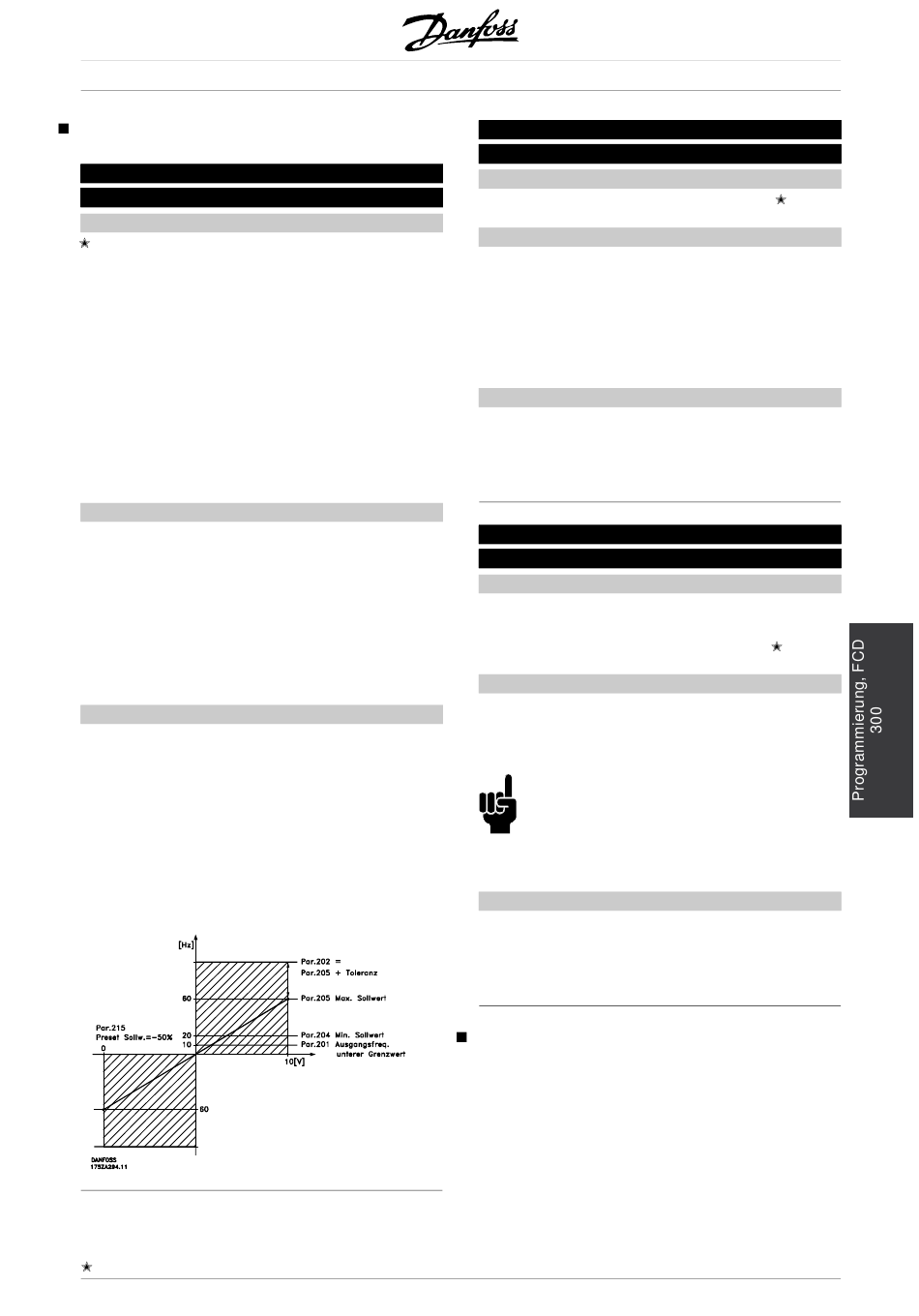

Sollwerte & Grenzwerte
200 Ausgangsfrequenz Bereich
(AUSGANGSFREQUENZ RNG/ROT)
Wert:
Eine Richtung, 0 - 132 Hz
(132 HZ EINE RICHT.)
Beide Richtungen, 0 -132 Hz
(132 HZ BEIDE RICHT.)
Linkslauf, 0 -132 Hz
(132 HZ LINKSLAUF)
0-1000 Hz, Eine Richtung
(1000 HZ EINE RICHT.)
Beide Richtungen, 0 - 1000 Hz
(1000 HZ BEIDE RICHT.)
Linkslauf, 0 - 1000 Hz
(1000 HZ LINKSLAUF)
Funktion:
Mit Hilfe dieses Parameters kann eine unbeabsichtigte
Drehrichtungsumkehr (Reversierung) verhindert
werden. Außerdem kann eine höchstzulässige
Ausgangsfrequenz gewählt werden, die unabhängig
von der Einstellung anderer Parameter gelten
soll. Wird nicht zusammen mit Prozeßregelung
mit Istwertrückführung in Parameter 100
Konfiguration benutzt.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Drehrichtung und die
maximale Ausgangsfrequenz ein. Bitte beachten:
wird "Nur Rechtelauf" [0]/[3] oder "Nur Linkslauf"
[2]/[5] gewählt, ist die Ausgangsfrequenz auf den
Frequenzbereich f beschränkt.
Richtungen" [1]/[4] gewählt, ist die Ausgangsfrequenz
auf den Frequenzbereich ± f beschränkt.
Minimalfrequenz ist ohne Bedeutung).
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.04.B7.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
[0]
[1]
[2]
[3]
[4]
[5]
-f . Wird "Beide
MIN MAX
(die
MAX
®
VLT
201 Ausgangsfrequenzgrenze niedrig, f
(MIN.FREQUENZ)
Wert:
0,0 - f
MAX
Funktion:
In diesem Parameter kann für die Motorfrequenz
eine Mindestgrenze gewählt werden, die die
Mindestdrehzahl bestimmt, mit der der Motor laufen
soll. Wenn Beide Richtungen in Parameter 200
Ausgangsfrequenz Bereich/Richtung gewählt wurde,
ist die Mindestfrequenz ohne Bedeutung.
Beschreibung der Auswahl:
Einstellbar ist ein Wert von 0,0 Hz bis zu der in
Parameter 202 Ausgangsfrequenzgrenze hoch,
f eingestellten Höchstfrequenz.
MAX
202 Ausgangsfrequenzgrenze hoch, f
(MAX.FREQUENZ)
Wert:
f - 132/1000 Hz (Par. 200 Aus-
MIN
gangsfrequenz Bereich/Richtung)
Funktion:
In diesem Parameter kann für die Ausgangsfrequenz
eine Höchstgrenze gewählt werden, die die
Höchstdrehzahl bestimmt, mit der der Motor laufen soll.
ACHTUNG!:
Die Ausgangsfrequenz des Frequenzumrichters
kann niemals einen Wert höher als
1/10 der Taktfrequenz (Parameter 411
Taktfrequenz) annehmen.
Beschreibung der Auswahl:
Einstellbar ist ein Wert von f
Parameter 200 Ausgangsfrequenz Bereich/Richtung
gewählten Wert.

Sollwertverarbeitung

Das folgende Blockdiagramm zeigt die
Sollwertverarbeitung. Es zeigt, wie eine
Änderung eines Parameters den resultierenden
Sollwert beeinflussen kann.
Die Parameter 203 bis 205 Sollwert und Parameter
214 Sollwert-Funktion definieren, wie die Verarbeitung
Serie FCD
MIN
0,0 Hz
MAX
132 Hz
bis zu dem in
MIN
