7 Beispiele für Anschlusskonfigurationen

7.1 Anwendungsbeispiele

Die Beispiele in diesem Abschnitt sollen als Schnellreferenz für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen Werkseinstellungen, sofern nicht anders angegeben (in Parameter 0-03 Länderein-
stellungen ausgewählt).
• Neben den Zeichnungen sind die Parameter für die Klemmen und ihre Einstellungen aufgeführt.
• Wenn Schaltereinstellungen für die analogen Klemmen A53 und A54 erforderlich sind, werden diese ebenfalls dargestellt.
7.1.1 Programmieren eines Frequenzumrichtersystems mit Rückführung
Ein Frequenzumrichtersystem mit Rückführung besteht in der Regel aus:
• Motor.
• Frequenzumrichter.
• Drehgeber (als Rückführung).
• Mechanische Bremse.
• Bremswiderstand (für dynamisches Bremsen).
• Kupplung.
• Getriebe.
• Belastung
Anwendungen mit mechanischer Bremssteuerung erfordern häufig auch einen Bremswiderstand für generatorisches Bremsen.

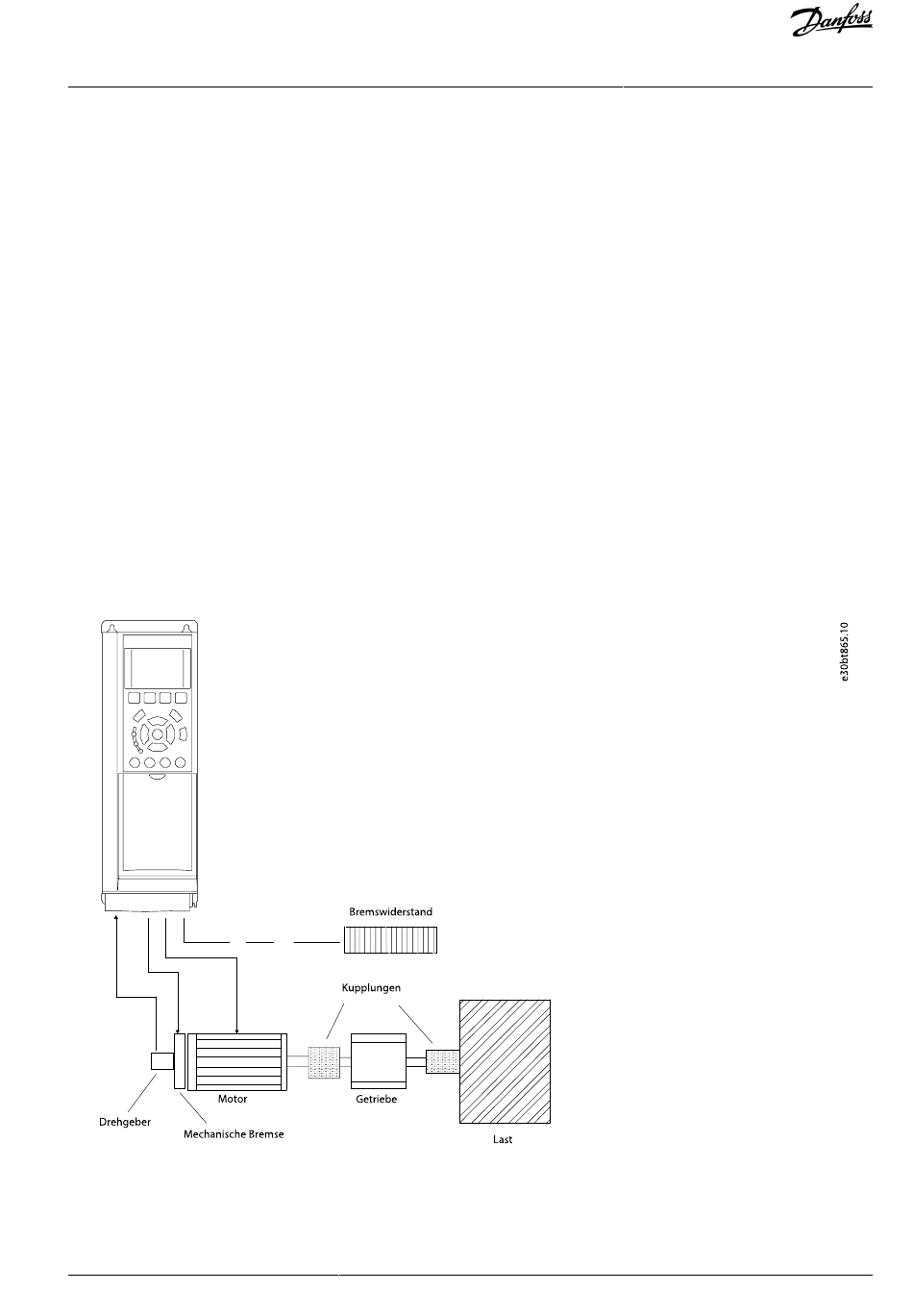

Abbildung 40: Basiseinstellung für Drehzahlregelung mit Istwertrückführung
