Anwendungsbeispiele

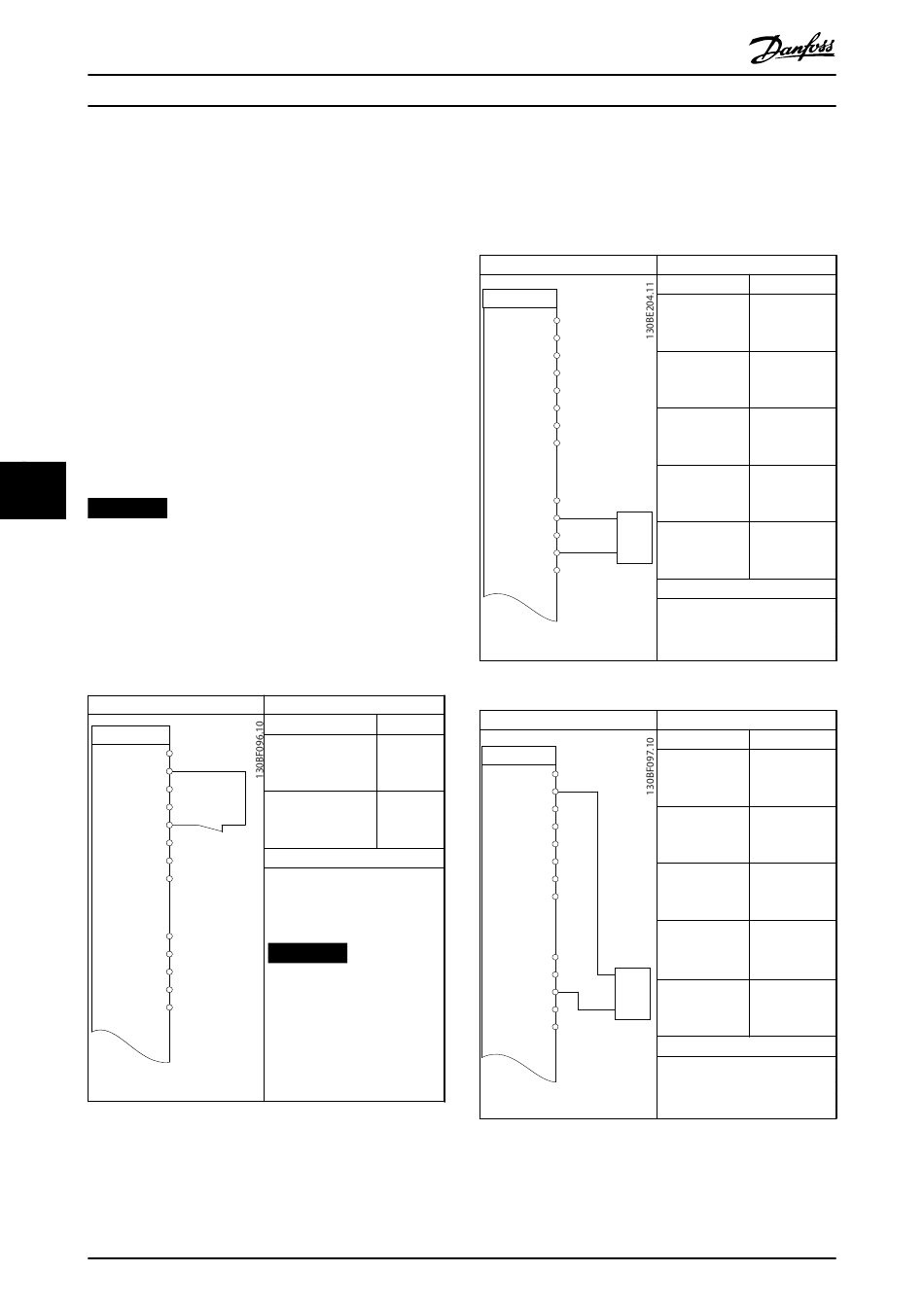

7 Anwendungsbeispiele
7.1 Einführung
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die analogen
Klemmen 53 und 54 erforderlich sind, werden
7 7
diese ebenfalls dargestellt.
HINWEIS
Wird die Funktion „Safe Torque Off" (STO) nicht
verwendet, benötigen Sie Drahtbrücken zwischen den
Klemmen 12, 37 und 38, um den Frequenzumrichter in
Werkseinstellung zu betreiben.
7.2 Anwendungsbeispiele

7.2.1 AMA

FC
+24 V 12
+24 V
13
D IN 18
D IN 19
D IN 27
D IN 29
D IN 32
33
D IN
+10 V 50
A IN
53
A IN
54
COM
55
42
A OUT
Tabelle 7.1 AMA mit angeschlossener Kl. 27
48
®
VLT Midi Drive FC 280
Parameter
Funktion Einstellung
Parameter 1-29 Aut [1]
om. Motoran- Komplette
passung Anpassung
Parameter 5-12 Kle *[2]
mme 27 Digital- Motorfreila
eingang uf (inv.)
* = Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend den
Motorspezifikationen einstellen.
HINWEIS
Sind die Klemmen 13 und
27 nicht angeschlossen,
stellen Sie
Parameter 5-12 Terminal 27
Digital Input auf [0] Ohne
Funktion ein.
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

7.2.2 Drehzahl

FC
+24 V 12
+24 V
13
D IN 18
D IN 19
D IN 27
D IN 29
D IN 32
D IN 33
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT 42
0 ~10 V
Tabelle 7.2 Analoger Drehzahlsollwert (Spannung)
FC
+24 V 12
+24 V
13
D IN 18
D IN
19
D IN 27
D IN 29
D IN 32
D IN 33
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4 - 20mA
Tabelle 7.3 Analoger Drehzahlsollwert (Strom)
Parameter
Funktion Einstellung
Parameter 6-10
Klemme 53 Skal. 0,07 V
Min.Spannung
Parameter 6-11
Klemme 53 Skal. 10 V*
Max.Spannung
Parameter 6-14
Klemme 53 Skal. 0
Min.-Soll/Istwert
Parameter 6-15
Klemme 53 Skal. 50
Max.-Soll/Istwert
Parameter 6-19
[1] Einstellung
Klemme 53
Spannung
Modus
* = Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 6-22
Klemme 54 Skal. 4 mA*
Min.Strom
Parameter 6-23
Klemme 54 Skal. 20 mA*
Max.Strom
Parameter 6-24
Klemme 54 Skal. 0
Min.-Soll/Istwert
Parameter 6-25
Klemme 54 Skal.
50
Max.-Soll/Istwert
Parameter 6-29
Klemme 54 [0] Strom
Funktion
* = Werkseinstellung
Hinweise/Anmerkungen:
