8 Beispiele für Anschlusskonfigurationen
8.1 Anwendungsbeispiele
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen Werkseinstellungen, sofern nicht anders angegeben (in Parameter 0-03
Ländereinstellungen ausgewählt).
•
Neben den Zeichnungen sind die Parameter für die Klemmen und ihre Einstellungen aufgeführt.
•
Wenn Schaltereinstellungen für die analogen Klemmen A53 und A54 erforderlich sind, werden diese ebenfalls dargestellt.
8.1.1 Anschlusskonfiguration für eine automatische Motoranpassung (AMA)

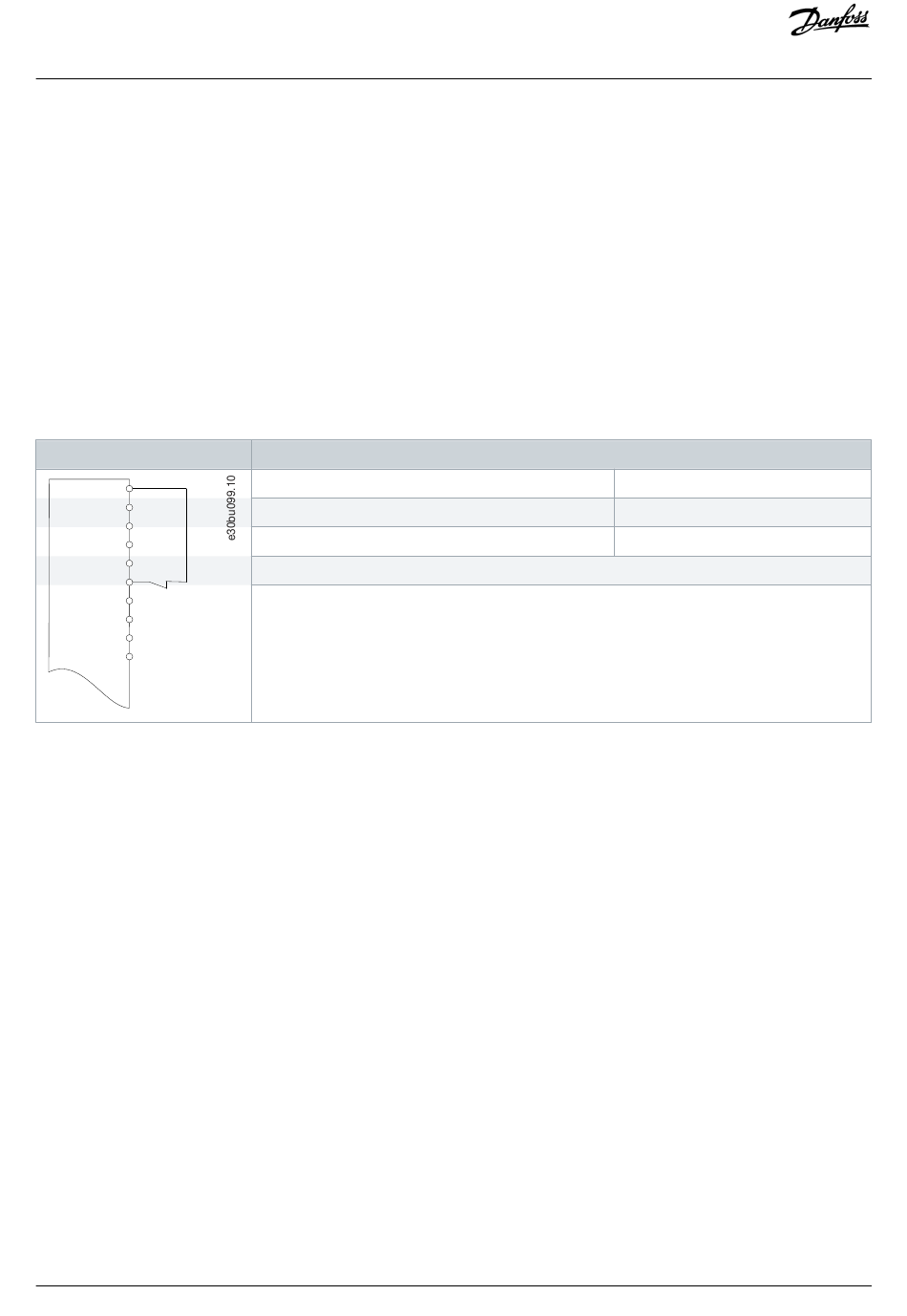

Tabelle 49: Anschlusskonfiguration für AMA mit angeschlossener Kl. 27
XD2.10
+24 V
XD2.11
+24 V
XD2.12
D IN
XD2.13
D IN
XD2.18
COM
D IN
XD2.14
D IN
XD2.15
D IN
XD2.16
D IN
XD2.17
D IN
XD2.19
112 | Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe 1-2* Motordaten entsprechend dem Motor-Typenschild einstellen.
Klemme 27 im Parametertitel entspricht Klemme XD2.14 im Steuerfach.
Beispiele für Anschlusskonfigurationen
Einstellung
[1] Komplette Anpassung
[2]* Motorfreilauf (inv.)
