Anwendungsbeispiele

4 Anwendungsbeispiele

4.1 HLK-Anwendungsbeispiele

4.1.1 Stern-/Dreieckstarter oder Softstarter
nicht erforderlich
Wenn größere Motoren gestartet werden, müssen in vielen
Ländern Geräte verwendet werden, die den Startstrom
begrenzen. In konventionelleren Systemen sind Stern-/
Dreieckstarter oder Softstarter weit verbreitet. Solche
Motorstarter sind bei Verwendung eines Frequenzum-
richters nicht erforderlich.

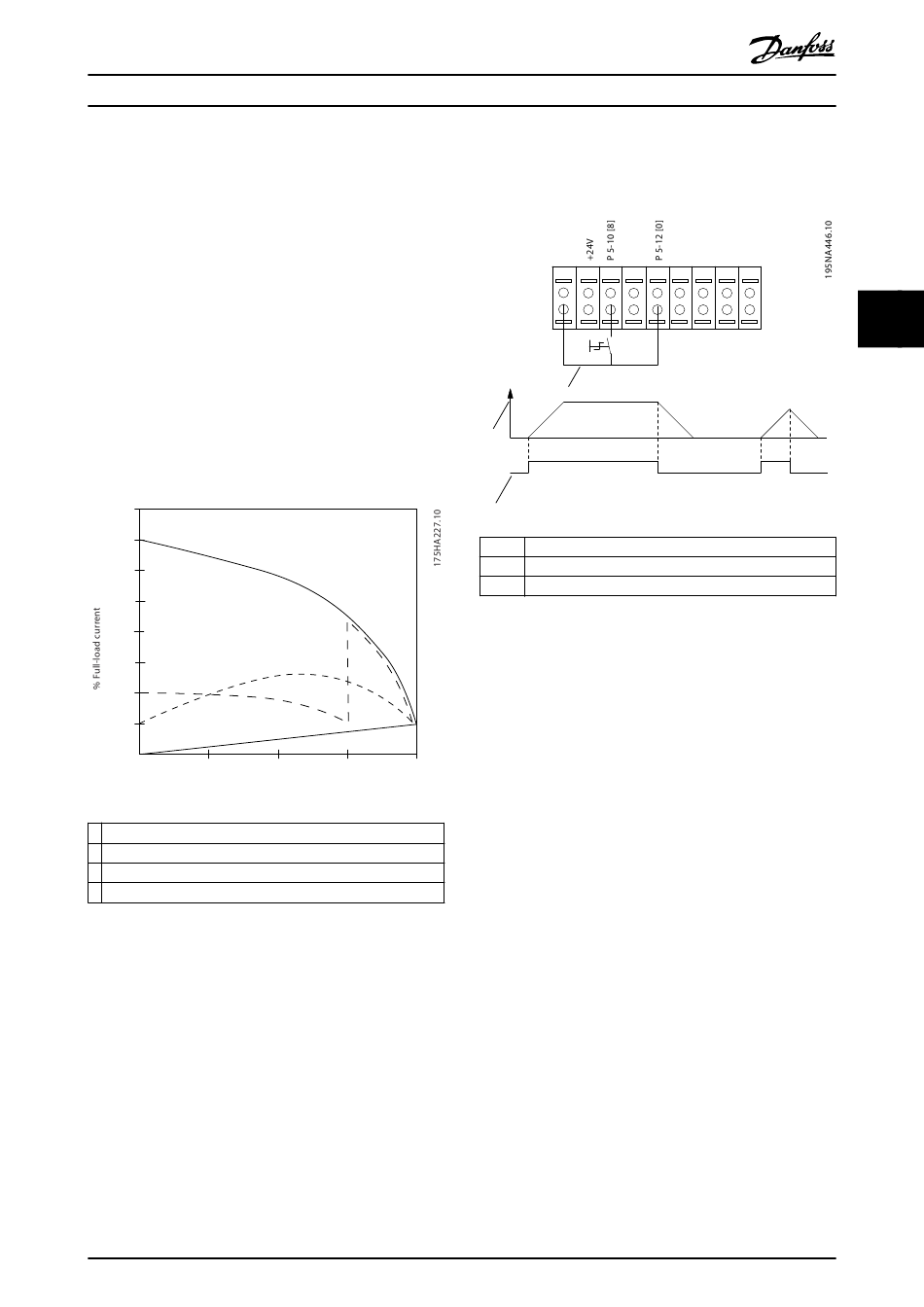

Wie in Abbildung 4.1 gezeigt, benötigt ein Frequenzum-
richter nicht mehr als den Nennstrom.
800
700
600
500
400
300
200
100
1
0
0 12,5
1 VLT ®
DriveMotor
2 Stern-/Dreieckstarter
3 Sanftstarter
4 Start direkt am Netz
Abbildung 4.1 Startstrom

4.1.2 Start/Stopp

Klemme 18 = Start/Stopp Parameter 5-10 Klemme 18
Digitaleingang [8] Start.
Klemme 27 = Ohne Funktion Parameter 5-12 Klemme 27
Digitaleingang [0] Ohne Funktion (Werkseinstellung [2]
Motorfreilauf invers).
Parameter 5-10 Klemme 18 Digitaleingang = [8]
Start (Werkseinstellung).
Parameter 5-12 Klemme 27 Digitaleingang = [2]
Motorfreilauf invers (Werkseinstellung).
MG03M203
Projektierungshandbuch
4
3
2
25 37,5 50Hz
Full load
& speed
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
12 13 18 19 27
1
2
3
1 Start/Stopp
2 Drehzahl
3 Start/Stopp [18]
Abbildung 4.2 Start/Stopp und Drehzahl

4.1.3 Puls-Start/Stopp

Klemme 18 = Start/Stopp Parameter 5-10 Klemme 18
Digitaleingang [9] Puls-Start.
Klemme 27 = Stopp Parameter 5-12 Klemme 27 Digital-
eingang [6] Stopp invers.
Parameter 5-10 Klemme 18 Digitaleingang = [9]
Puls-Start.
Parameter 5-12 Klemme 27 Digitaleingang = [6]
Stopp invers.
29 32 33 20
49
