Elektrische Installation

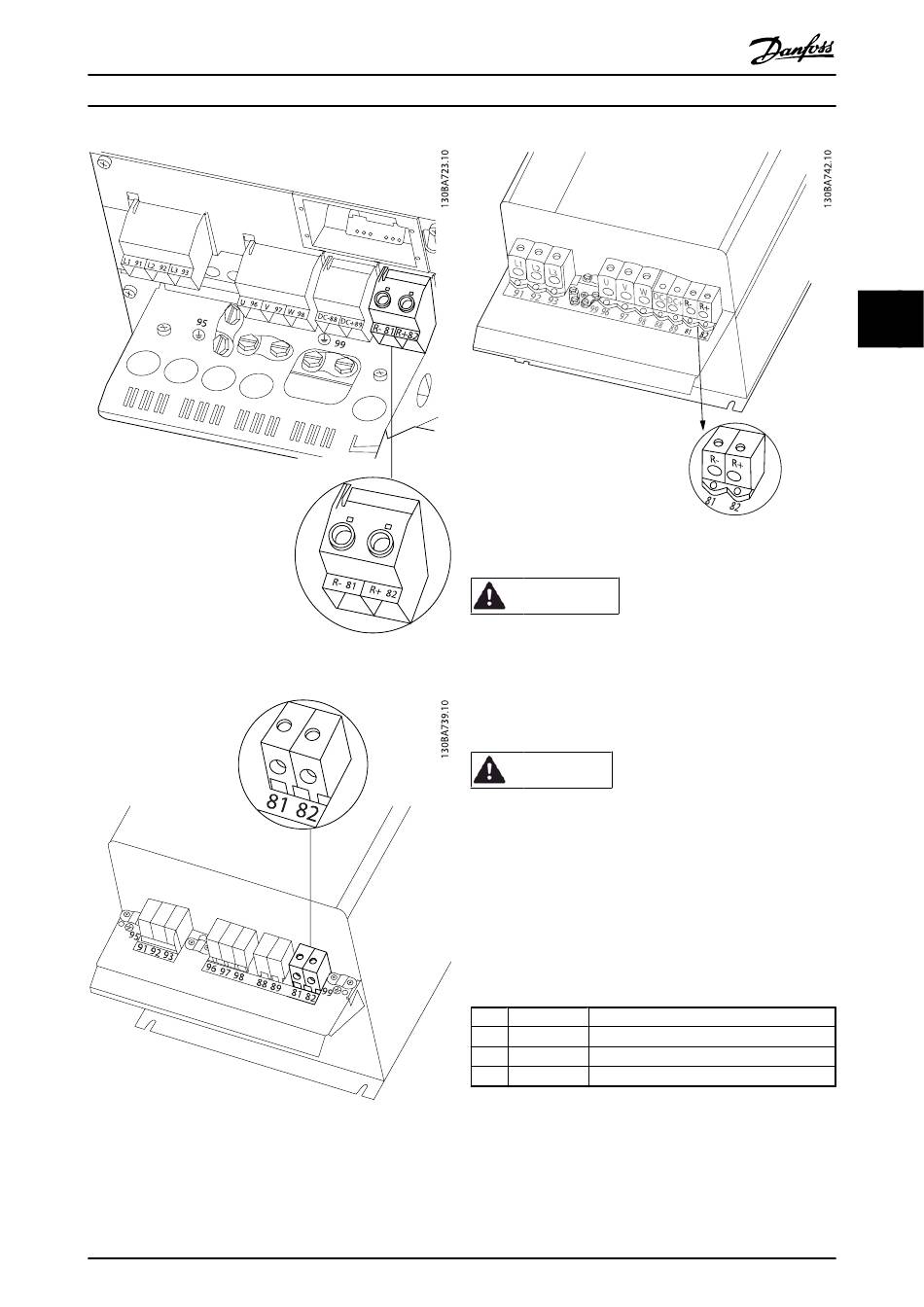

Abbildung 4.25: B4-Verbindungsklemme für Bremswiderstand
Abbildung 4.26: C3-Verbindungsklemme für Bremswiderstand
Produkthandbuch für VLT
Bei einem Kurzschluss in der Bremselektronik des
Frequenzumrichters kann ein eventueller Dauerstrom
zum Bremswiderstand nur durch Unterbrechung der
Netzversorgung zum Frequenzumrichter (Netzschalter,
Schütz) verhindert werden. Nur der Frequenzumrichter
darf das Schütz steuern.
Den Bremswiderstand an einem Bereich platzieren, in
dem keine Feuergefahr besteht, und sicherstellen, dass
keine Gegenstände von außen durch die Luftschlitze in
den Bremswiderstand fallen können.
Luftschlitze und -gitter nicht verdecken.

4.1.22 Relaisanschluss

Zum Einstellen der Relaisausgänge siehe Parametergruppe
5-4* Relais.
®
MG.11.AD.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Abbildung 4.27: C4-Verbindungsklemme für Bremswiderstand
WARNUNG
VORSICHT
Nr. 01 - 02 Schließer (normalerweise offen)
01 - 03 Öffner (normalerweise geschlossen)
04 - 05 Schließer (normalerweise offen)
04 - 06 Öffner (normalerweise geschlossen)
4 4
