6. Installieren

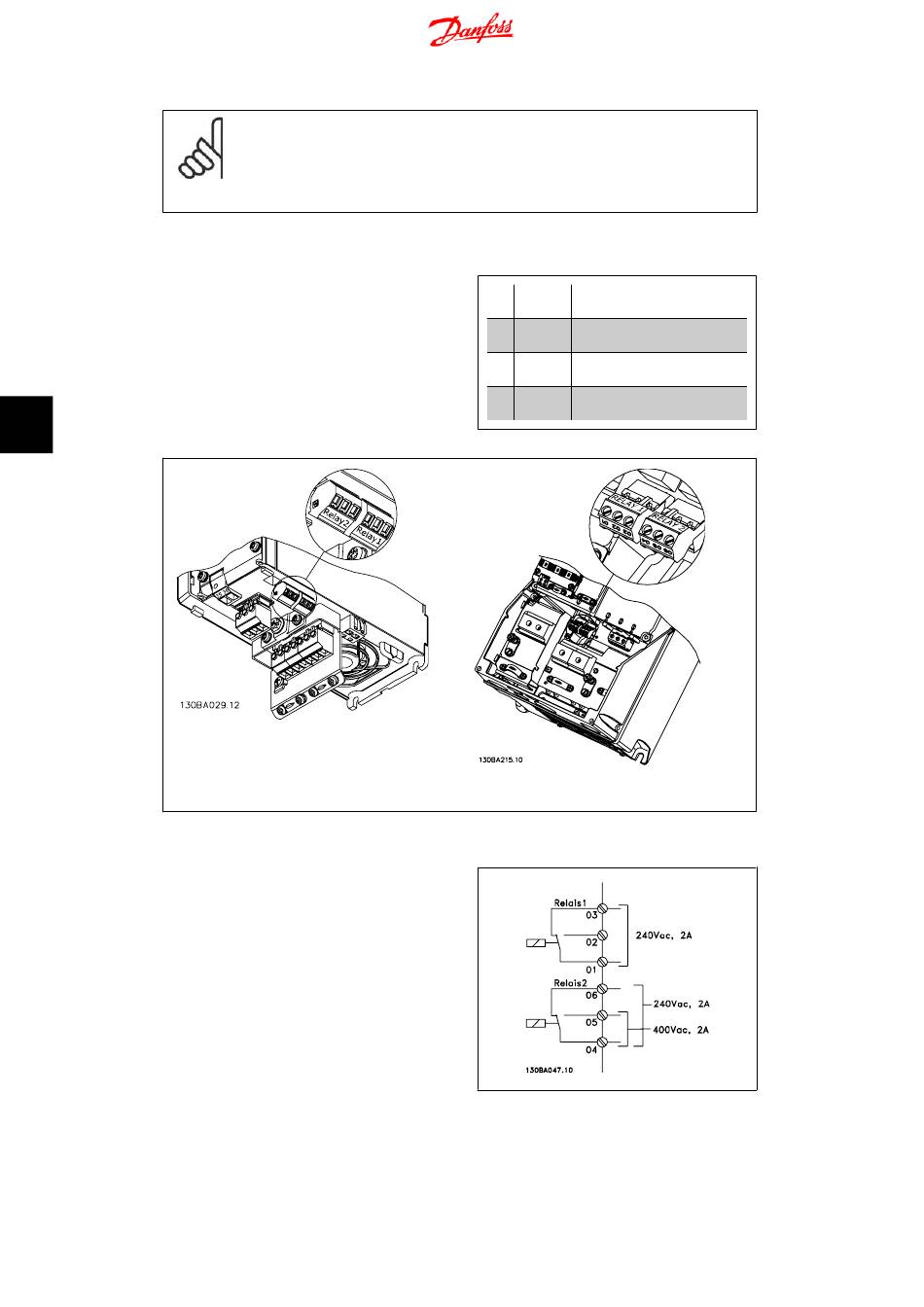

6.5.4. Relaisanschluss

Zum Einstellen der Relaisausgänge siehe Pa-
rametergruppe 5-4* Relais.
6
Klemmen für Relaisanschluss
(Gehäusegröße A1, A2 und A3).
6.5.5. Relaisausgänge
Relais 1
•
•
•
Relais 2 (Nicht FC 301)
•
•
•
Relais 1 und Relais 2 werden in Par. 5-40, 5-41
und 5-42 programmiert.
Zusätzliche Relaisausgänge bietet Optionsmo-
dul MCB 105.
126
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein
eventueller Dauerstrom zum Bremswiderstand nur durch Unterbrechung der Netz-
versorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur
der Frequenzumrichter darf das Schütz steuern.
Klemme 01: gemeinsamer Kontakt
Klemme 02: 240 VAC (Schließer)
Klemme 03: 240 VAC (Öffner)
Klemme 04: gemeinsamer Kontakt
Klemme 05: 400 VAC (Schließer)
Klemme 06: 240 VAC (Öffner)
MG.33.B9.03 - VLT
Nr. 01 - 02 Schließer
offen)
01 - 03 Öffner (normalerweise ge-
schlossen)
04 - 05 Schließer
offen)
04 - 06 Öffner (normalerweise ge-
schlossen)
Klemmen für Relaisanschluss
(Gehäusegröße A5, B1, B2, C1 und C2).
® ist ein eingetragenes Warenzeichen von Danfoss
FC 300 Projektierungshandbuch
(normalerweise
(normalerweise
