Elektrische Installation
Konfiguration und Baugröße des Frequenzum-
richters ab.

4.9.1.3 Relaisanschluss

Um den Relaisausgang einzustellen, siehe Parametergruppe
5-4* Relais.
Nr. 01-02 Schließer (normal offen)
01-03 Öffner (normal geschlossen)
04-05 Schließer (normal offen)
04-06 Öffner (normal geschlossen)
Tabelle 4.8 Relaisanschlüsse

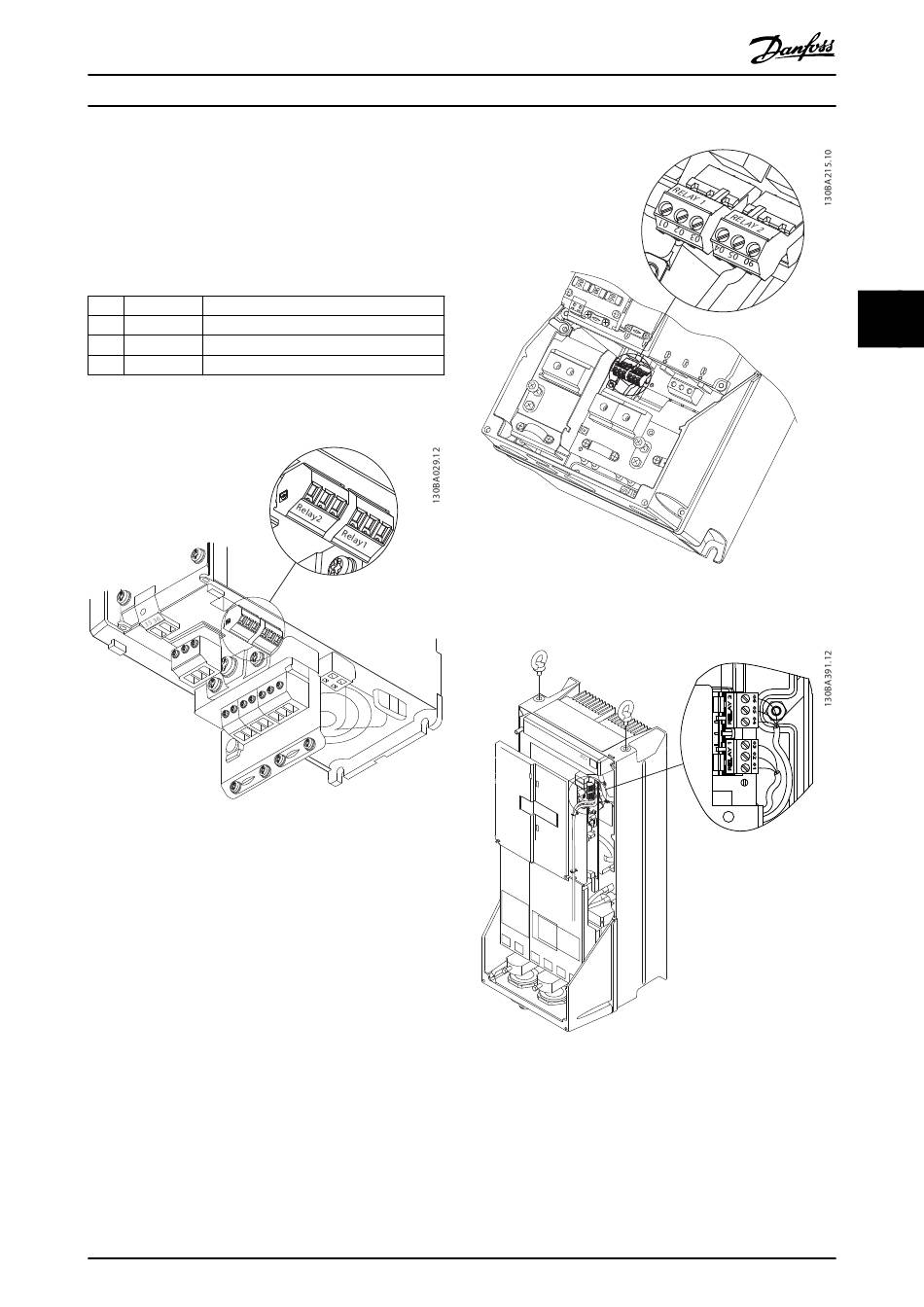

Position der Relais

Abbildung 4.24 Klemmen für Relaisanschluss
(Gehäusetypen A1, A2 und A3)
MG34X103
Produkthandbuch
Abbildung 4.25 Klemmen für Relaisanschluss
(Gehäusetypen A5, B1 und B2)
Abbildung 4.26 Klemmen für Relaisanschluss
(Gehäusetypen C1 und C2)
