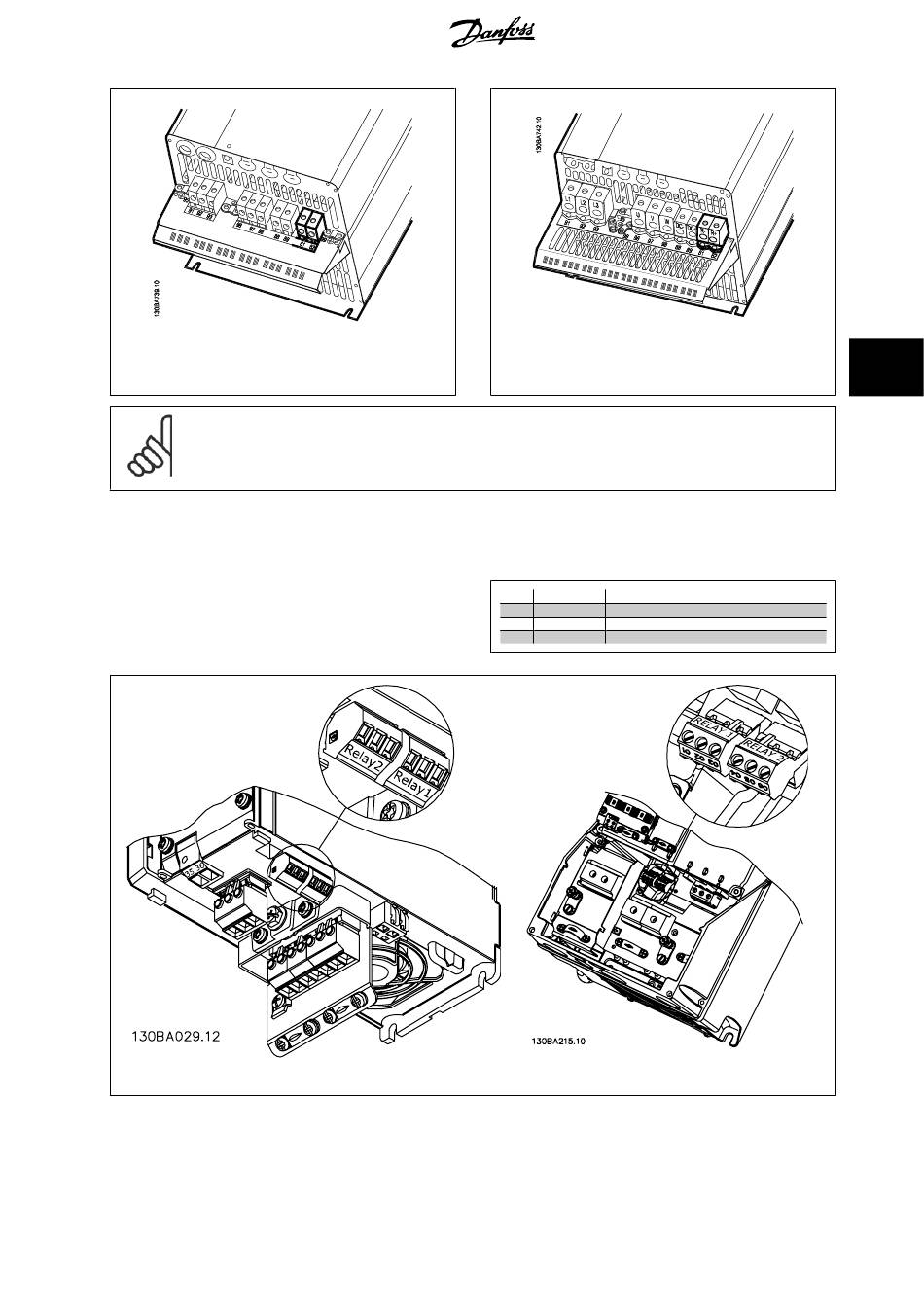

Abbildung 5.35: C3-Verbindungsklemme für Bremswider-
stand
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur der Frequenzum-
richter darf das Schütz steuern.

5.1.21 Relaisanschluss

Zum Einstellen der Relaisausgänge siehe Parametergruppe 5-4* Relais.
Klemmen für Relaisanschluss
(Gehäuse A2 und A3).
Klemmen für Relaisanschluss
(Gehäuse A5, B1 und B2).
®
MG.20.M5.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 5.36: C4-Verbindungsklemme für Bremswider-
stand
Nr. 01 - 02 Schließer (normalerweise offen)
01 - 03 Öffner (normalerweise geschlossen)
04 - 05 Schließer (normalerweise offen)
04 - 06 Öffner (normalerweise geschlossen)
5 Elektrische Installation
