5 Elektrische Installation

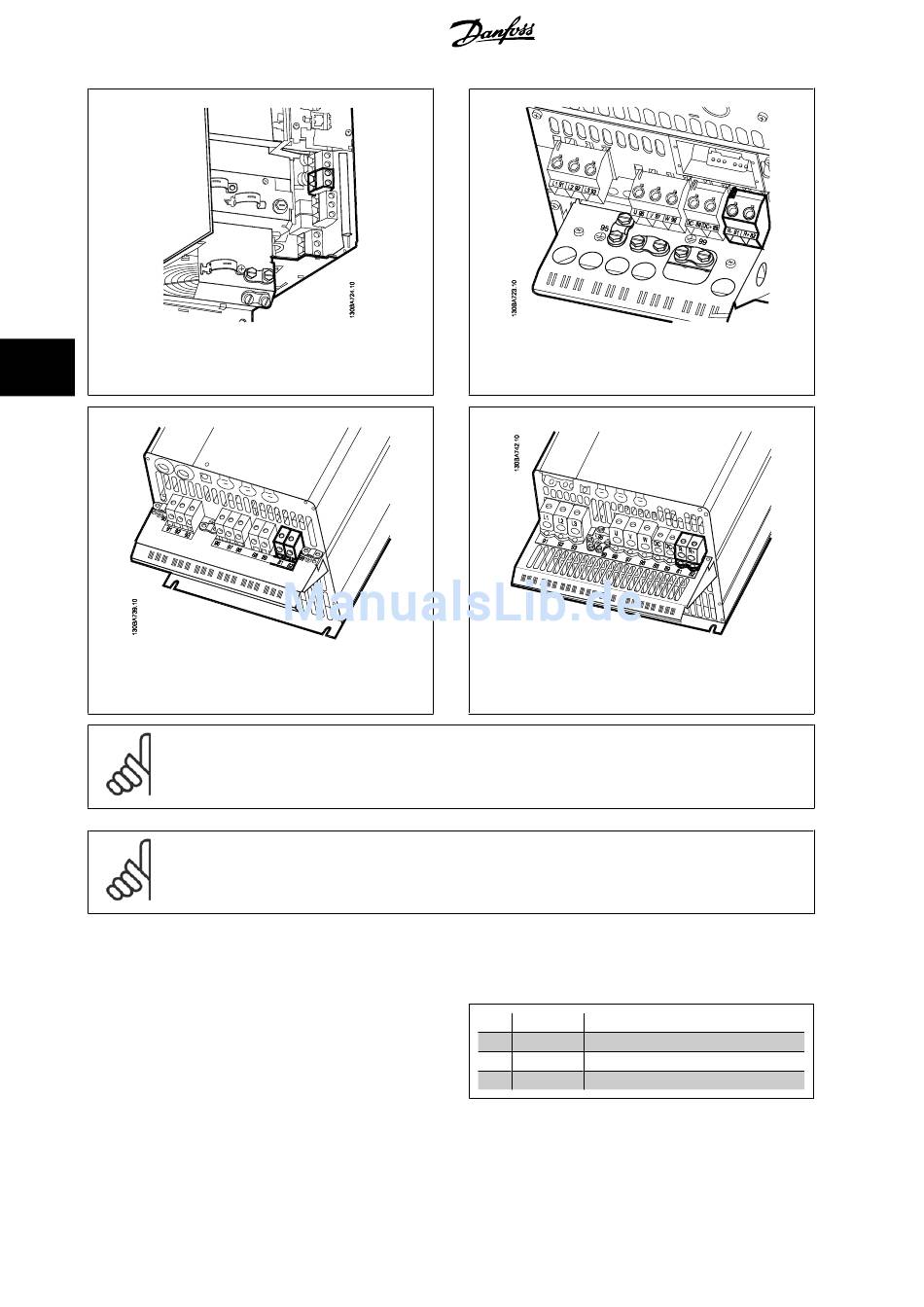

Abbildung 5.29: B3-Verbindungsklemme für Bremswider-
5
stand
Abbildung 5.31: C3-Verbindungsklemme für Bremswider-
stand
ACHTUNG!
Bei einem Kurzschluss in der Bremselektronik des Frequenzumrichters kann ein eventueller Dauerstrom zum Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequenzumrichter (Netzschalter, Schütz) verhindert werden. Nur der Frequenzum-
richter darf das Schütz steuern.
ACHTUNG!
Den Bremswiderstand an einem Bereich platzieren, in dem keine Feuergefahr besteht, und sicherstellen, dass keine Gegenstände von
außen durch die Luftschlitze in den Bremswiderstand fallen können.
Luftschlitze und -gitter nicht verdecken.
5.1.19 Relaisanschluss
Zum Einstellen der Relaisausgänge siehe Parametergruppe 5-4* Relais.
34
Abbildung 5.30: B4-Verbindungsklemme für Bremswider-
stand
Abbildung 5.32: C4-Verbindungsklemme für Bremswider-
stand
Nr.
®
MG.20.M7.03 - VLT
ist eine eingetragene Marke von Danfoss.
01 - 02
Schließer (normalerweise offen)
01 - 03
Öffner (normalerweise geschlossen)
04 - 05
Schließer (normalerweise offen)
04 - 06
Öffner (normalerweise geschlossen)
®
VLT
AQUA Drive
Betriebsanleitung
