VACON® 1000
Anwendungshandbuch
5 Parameterbeschreibungen
5.1 Systemparameter
5.1.1 Transformator
5.1.1.1 (P0195) Transformatorabgreifposition
Verwenden Sie diesen Parameter, um die Abgreifposition des Transformators zwischen 95 und 105 % zu wählen.
•
Wenn die Eingangsspannung hoch bleibt, kann das Abgreifen des Transformators auf +5 % eingestellt werden, und der Param-
eter P0195 muss auf 105 % gesetzt werden.
•
Wenn die Eingangsspannung niedrig bleibt, kann das Abgreifen des Transformators auf -5 % eingestellt werden, und der Pa-
rameter P0195 muss auf 95 % gesetzt werden.
5.1.2 Position des Ausgabe-Mittelpunkts
5.1.2.1 (P0498) Richtung der Ausgangsspannung
Verwenden Sie diesen Parameter, um die Richtung der Ausgangsspannung auszuwählen. Die Drehrichtung hängt von der Methode
ab, wie der Ausgangsspannungs-Mittelpunkt mit den Leistungszellen verbunden ist. Die Stromschiene für die Leistungszellen und
die Kabelanschlüsse sind von der Vorderseite des Schaltschranks aus sichtbar.
•
Wenn der Mittelpunkt der Ausgangsspannung an die linke Sammelschiene der Leistungszellen angeschlossen ist, setzen Sie
den Parameter P0498 auf 0 (Vorwärts).
•
Wenn der Mittelpunkt der Ausgangsspannung an die rechte Sammelschiene der Leistungszellen angeschlossen ist, setzen Sie
den Parameter P0498 auf 1 (Rückwärts).
Ausgabe
-Mittelpunkt

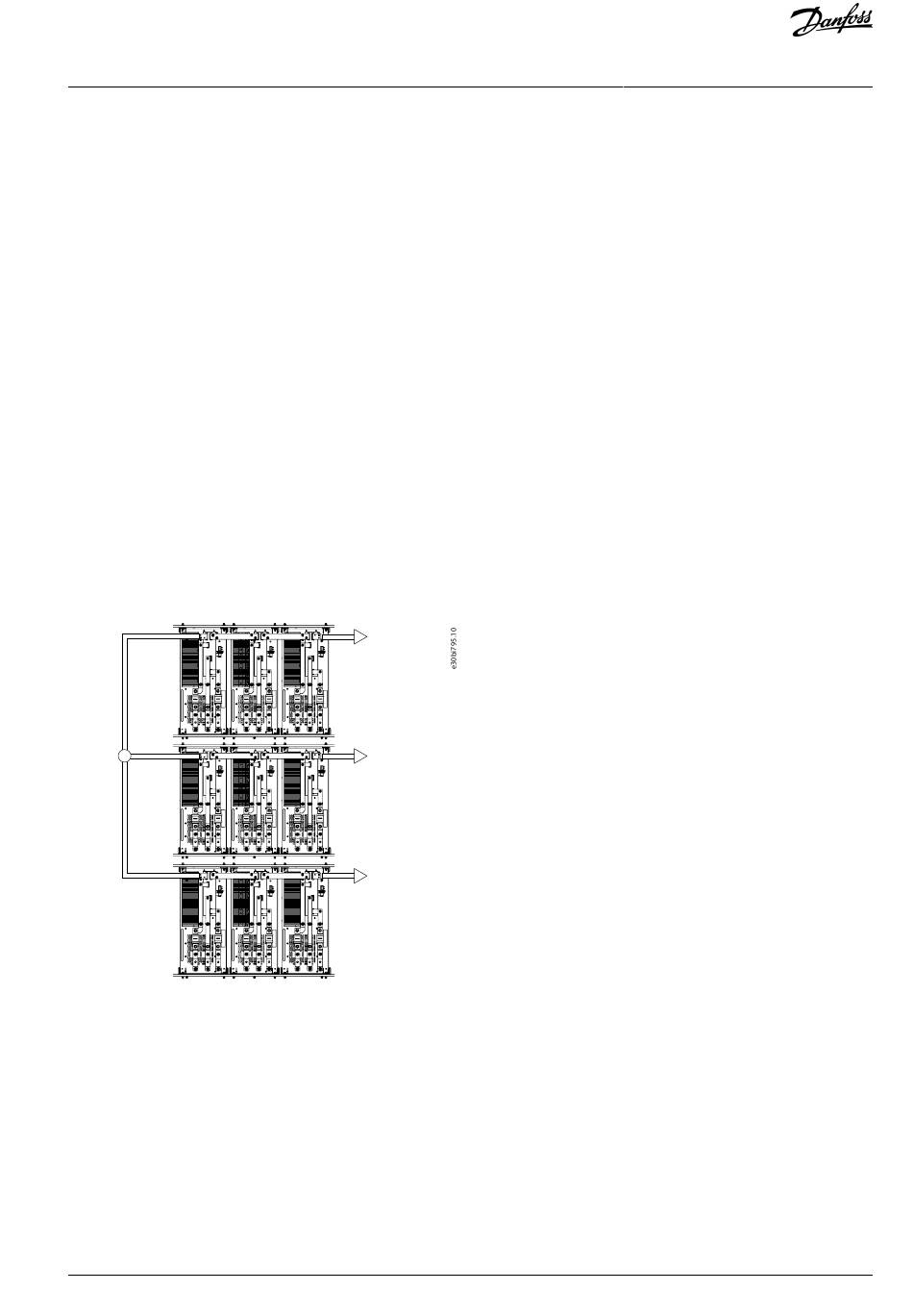

Abbildung 17: Richtung der Ausgangsspannung
5.1.3 DCS-Konfiguration
5.1.3.1 (P0790) DCS-Richtungssignal aktivieren
Verwenden Sie diesen Parameter, um die DCS-Richtungssignalauswahl zu aktivieren oder zu deaktivieren.
•
P0790 = 1 (aktivieren): Die Motordrehrichtung wird über X7 des SPS-Digitaleingangs DIDO5 (0 = vorwärts; 1 = rückwärts) ein-
gestellt.
•
P0790 = 0 (deaktivieren): Die Motordrehrichtung wird mit Parameter P0013 eingestellt.
Danfoss A/S © 2021.06
Ausgang U
Ausgang V
Ausgang W
Parameterbeschreibungen
AB363633663021de-000101 / 172F8680 | 55
