VLT® Lift Drive LD 302
Installationsanleitung
• Blechstanze und/oder Zange
• Kabelcrimper
1.6 Überprüfung der Sendung und des Inhalts
Stellen Sie sicher, dass die mitgelieferte Teile und die Informationen auf dem Typenschild an der Außenseite des Gehäuses mit der
Bestellung übereinstimmen.
Der Typencode wird in der Sicherungstabelle verwendet. Notieren Sie den Typencode und die Seriennummer, damit Sie diese
Angaben ggf. nachschlagen können.
1
2
3
4
5

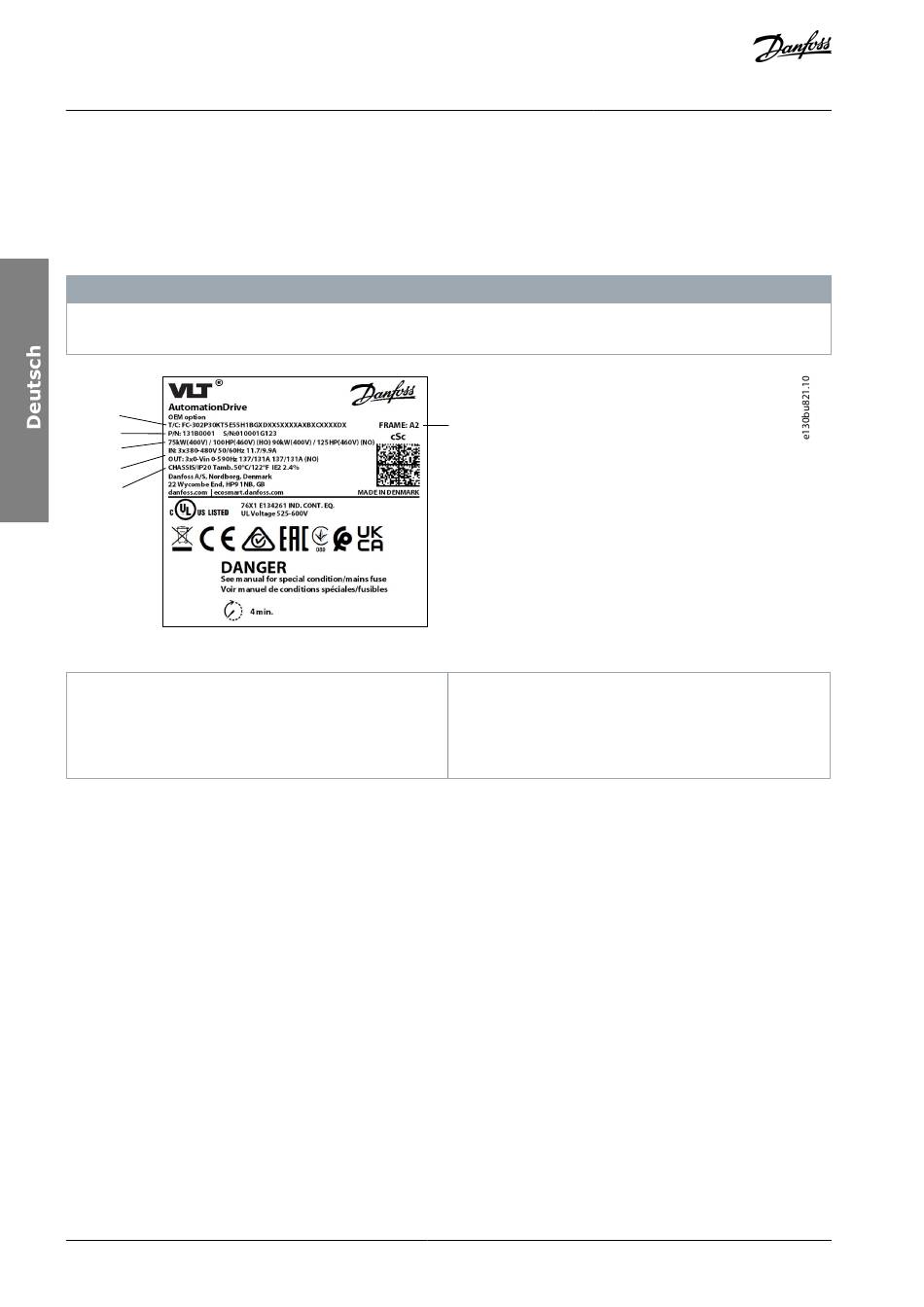

Abbildung 1: Beispiel für ein Typenschild
1 Typencode
2 Teilenummer und Seriennummer
3 Nennleistung

1.7 EMV-gerechte Installation

Weitere Informationen hierzu finden Sie in produktspezifischen Bedienungsanleitung.
• Verwenden Sie für Motor-, Brems-, DC- und Steuerkabel abgeschirmte Kabel (ungeschirmte Kabel in Metallrohren sind ebenfalls
zulässig).
• Stellen Sie sicher, dass die Motor-, Brems- und Gleichstromkabel so kurz wie möglich gehalten werden, um das Störungsniveau
des Gesamtsystems zu reduzieren. Halten Sie einen Mindestabstand von 200 mm (7,9 in) zwischen Netzanschluss, Motorkabeln
sowie Steuerleitungen ein.
• Führen Sie die Ableitströme mithilfe einer Montageplatte aus Metall zum Frequenzumrichter zurück. Durch die Montageschrau-
ben muss stets ein guter elektrischer Kontakt von der Montageplatte zum Metallrahmen des Gehäuses gewährleistet sein.
• Schließen Sie einen niederohmigen Ausgleichsdraht parallel zum abgeschirmten Kabel an, wenn die Anschlusspunkte des
Schirmgeflechts eine Spannungspotenzialdifferenz aufweisen.
• Bei Verwendung von Relais, Steuerleitungen, Signalgeber, Feldbus oder Bremse verbinden Sie die Abschirmung an beiden En-
den mit dem Gehäuse. Wenn die Erdung eine hohe Impedanz hat, rauscht oder Strom führt, unterbrechen Sie die Abschirmung
an einem Ende, um Masseschleifen zu vermeiden.
14 | Danfoss A/S © 2022.09
H I N W E I S
6
4 Eingangs-/Ausgangsspannung, Frequenz und Strom
5 Schutzart
6 Baugröße
Installation
