Installieren

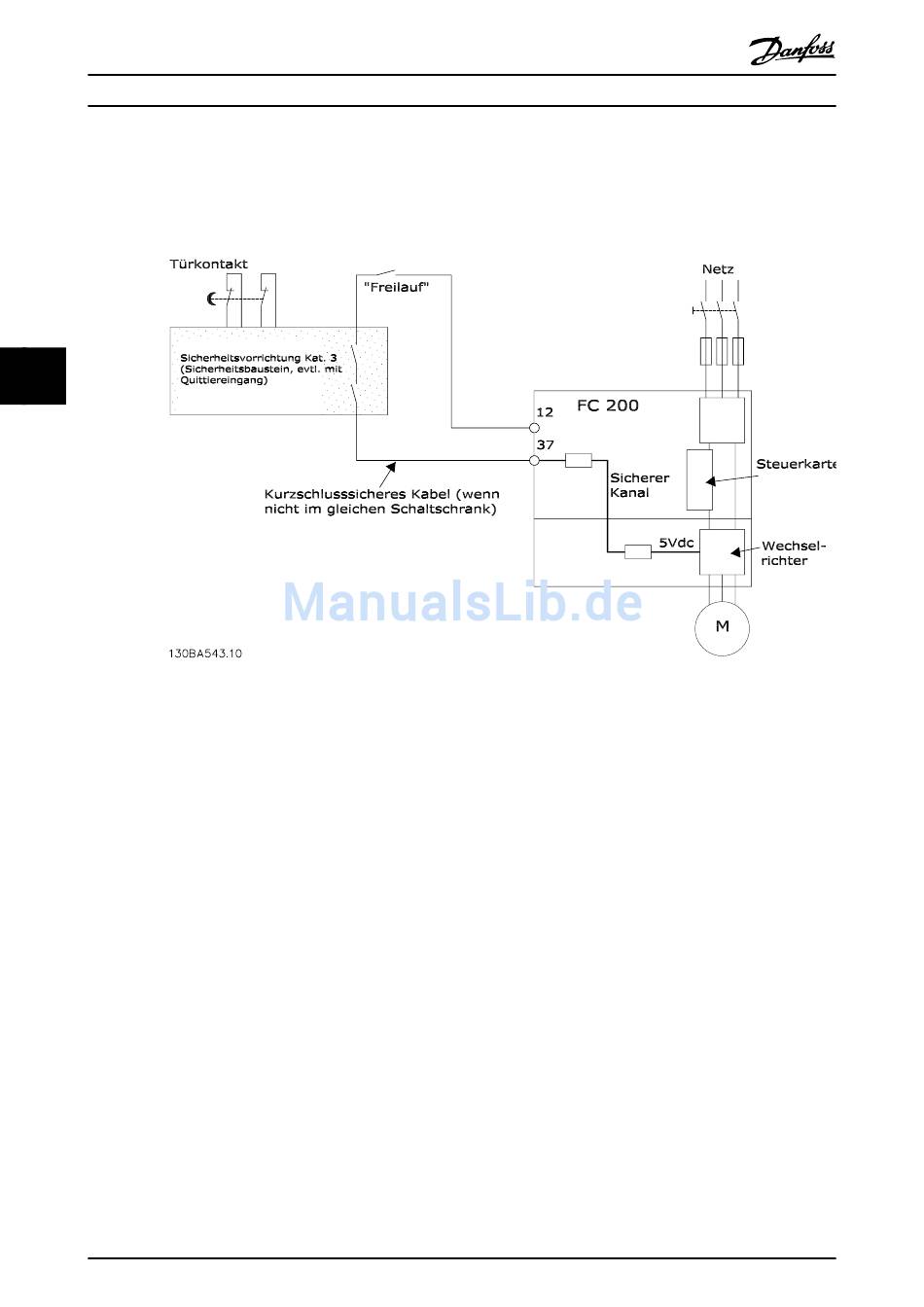

Abbildung 5.103 zeigt als Beispiel eine Anwendung mit Stopp der Kategorie 0 (EN 60204-1) gemäß Sicherheitskategorie 3 (EN
954-1). Durch Öffnen eines Türkontakts wird der Stromkreis unterbrochen. Die Abbildung zeigt auch, wie eine nicht sicher-
heitsgerichtete Hardware-Freilauffunktion geschaltet wird.
5 5
Abbildung 5.103 Wesentliche Aspekte der Installation einer Stoppfunktion der Kategorie 0 (EN 60204-1) mit Sicherheitskategorie 3
(EN 954-1)
5.7.1 Inbetriebnahmeprüfung des sicheren
Stopps
Führen Sie nach der Installation und vor erstmaligem
Betrieb eine Inbetriebnahmeprüfung der Anlage oder der
Anwendung, die vom sicheren Stopp des FC200 Gebrauch
macht, durch.
Wiederholen Sie diese Prüfung außerdem nach jeder
Änderung der Anlage oder Anwendung, deren Teil der
sichere Stopp des FC200 ist.
Ablauf der Inbetriebnahmeprüfung:
1. Trennen Sie die 24 V DC-Versorgung an Klemme
37 über die externe Sicherheitsvorrichtung,
während der Frequenzumrichter den Motor
antreibt (d. h. Netzversorgung bleibt bestehen).
Der Prüfschritt ist bestanden, wenn der Motor mit
einem Freilauf reagiert und die mechanische
Bremse (falls vorhanden) geschlossen wird.
2. Aktivieren Sie erneut ein Reset-Signal (über Bus,
Digitalein-/-ausgang oder [Reset]-Taste). Der
Prüfschritt ist bestanden, wenn der Motor im
Sicheren Stopp bleibt und die mechanische
Bremse (falls angeschlossen) geschlossen bleibt.
160
®
VLT AQUA Drive FC 202 Projektierungshandbuch

5.8 Installation sonstiger Verbindungen

5.8.1 RS485-Busanschluss

Ein oder mehrere Frequenzumrichter können mittels der
RS485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist an das P-Signal (TX
+, RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen.
®
MG20Z103 - VLT ist eine eingetragene Marke von Danfoss.
3. Legen Sie wieder die 24 V DC-Spannung an
Klemme 37 an. Der Prüfungsschritt ist bestanden,
wenn der Motor im Freilauf bleibt und die
mechanische Bremse (falls angeschlossen)
geschlossen bleibt.
4. Aktivieren Sie erneut ein Reset-Signal (über Bus,
Digitalein-/-ausgang oder [Reset]-Taste). Wenn der
Motor wieder anläuft, ist dieser Schritt nicht
notwendig.
5. Die Abnahmeprüfung ist bestanden, wenn alle
vier Prüfungsschritte erfolgreich absolviert
wurden.
