VLT AutomationDrive FC 300 – Produkthandbuch
Installation Sicherer Stopp (nur FC 302 und FC 301 mit A1-Gehäuse)
Die Installation der Stoppkategorie 0 (EN 60204)
gemäß Sicherheitskategorie 3 (EN 954-1) ist fol-
gendermaßen auszuführen:
1. Entfernen Sie die werksseitig angebrachte
Kabelbrücke zwischen Klemme 37 und
Klemme 12 (24 V DC). Es reicht nicht aus,
das Kabel nur durchzuschneiden oder zu
unterbrechen. Es muss vollständig ent-
fernt werden, um Fehlkontaktierung zu
vermeiden. Siehe Kabelbrücke in Abbil-
dung.
2. Schließen Sie Klemme 37 mit einem ge-
gen Kurzschluss geschützten Kabel (ver-
stärkte Isolation) über eine Sicherheits-
vorrichtung gemäß EN 954-1 Kategorie 3
an die 24-V-DC-Versorgung an. Sind die
Sicherheitsvorrichtung und der Frequen-
zumrichter im selben Schaltschrank un-
tergebracht, darf auch ein normales Kabel
verwendet werden.

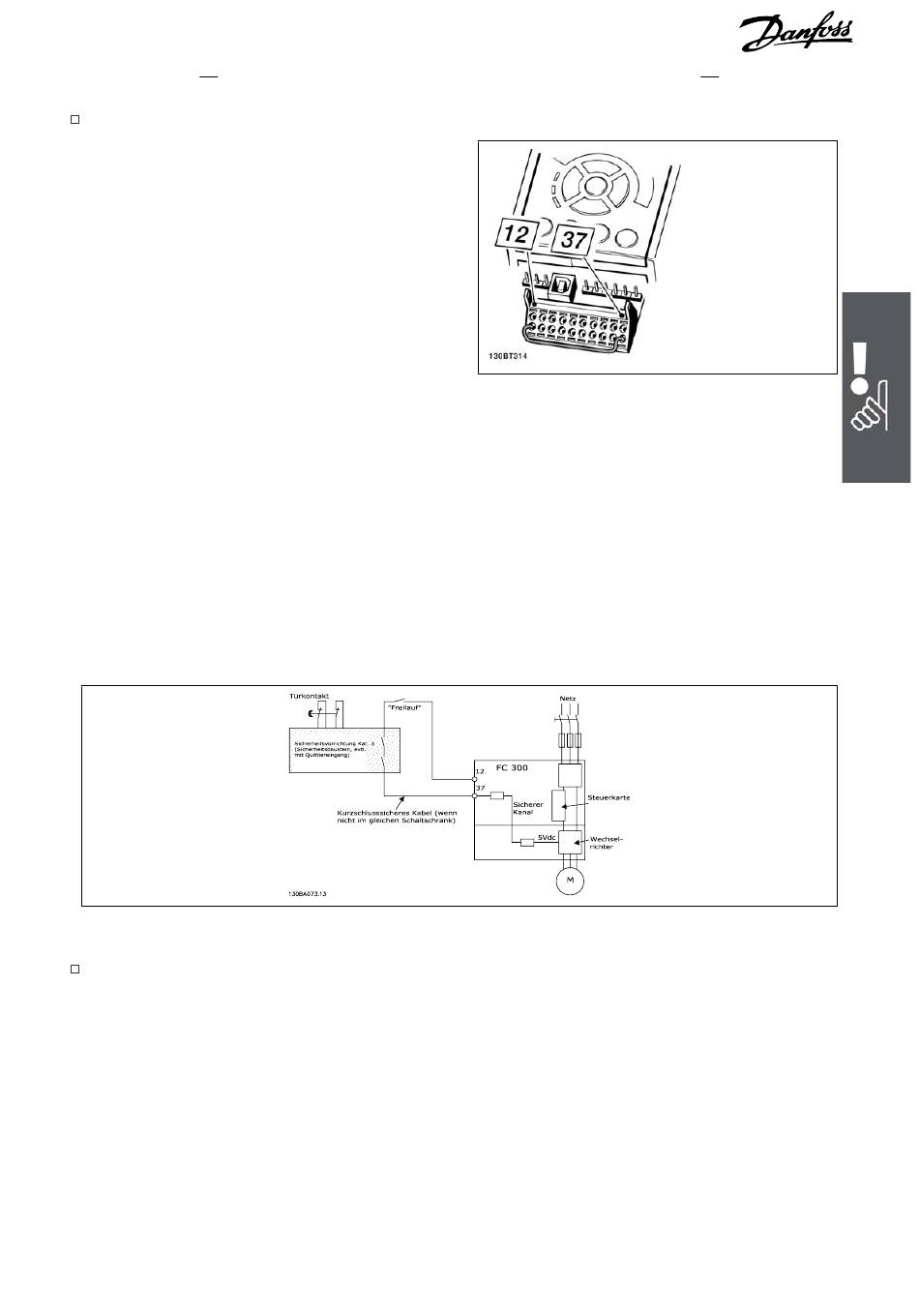

Die folgende Abbildung zeigt als Beispiel eine Anwendung mit Stoppkategorie 0 (EN 60204-1) gemäß
Sicherheitskategorie 3 (EN 954-1). Klemme 37 wird über einen Sicherheitsbaustein (der auch Kategorie
3 nach EN 954-1 erfüllen muss) geschaltet. Der zusätzliche abgebildete „Freilaufkontakt" ist nicht si-
cherheitsbezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicher-
heitskategorie 3 (EN 954-1).

IT-Netz

Schließen Sie 400-V-Frequenzumrichter mit EMV-Filtern nicht an ein Stromnetz mit einer
Spannung zwischen Phase und Erde von mehr als 440 V an.
Bei IT-Netzen und Dreieck-Erde-Netzen (geerdeter Zweig) darf die Netzspannung 440 V zwi-
schen Phase und Erde überschreiten.
Par. 14-50 EMV-Filter kann verwendet werden, um die internen Hochfrequenzkapazitäten vom Zwi-
schenkreis zu trennen. Wenn dies geschieht, wird die EMV-Leistung auf das Niveau A2 reduziert.
Sicherheitshinweise und Allgemeine Warnung
MG.33.A8.03 – VLT ® ist eine eingetragene Marke von Danfoss
Kabelbrücke (Jumper) zwischen Klemme 37 und Klem-
me 12 (24 V DC)
