2.1.7 Installation Sicherer Stopp (nur - FC 302) (und FC 301 in Baugröße A1)
Die Installation der Stoppkategorie 0 (EN 60204) gemäß Si-
cherheitskategorie 3 (EN 954-1) ist folgendermaßen auszufüh-
ren:
2
1. Entfernen Sie die werksseitig angebrachte Kabelbrücke zwi-
schen Klemme 37 und Klemme 12 (24 V DC). Es reicht nicht aus,
das Kabel nur durchzuschneiden oder zu unterbrechen. Es muss
vollständig entfernt werden, um Fehlkontaktierung zu vermei-
den. Siehe Kabelbrücke in Abbildung.
2. Schließen Sie Klemme 37 mit einem gegen Kurzschluss ge-
schützten Kabel (verstärkte Isolation) über eine Sicherheitsvor-
richtung gemäß EN 954-1 Kategorie 3 an die 24-V-DC-
Versorgung an. Sind die Sicherheitsvorrichtung und der
Frequenzumrichter im selben Schaltschrank untergebracht, darf
auch ein normales Kabel verwendet werden.
3. Der muss in einem Gehäuse mit Schutzart IP54 oder höher ein-
gebaut werden, damit die Funktion „Sicherer Stopp" EN 954-1
Kategorie 3 erfüllt. Daher müssen FC 302-Frequenzumrichter
mit einer Schutzart, die unter IP54 liegt, in einem Gehäuse
(Schaltschrank) eingebaut werden, das IP54-Schutz bietet. FC
302-Frequenzumrichter mit Schutzart IP54 oder höher benöti-
gen keinen weiteren Schutz. FC 302 A1 wird nur mit einem IP21-
Gehäuse geliefert. Daher muss hier der Einbau in einem
Schaltschrank erfolgen..

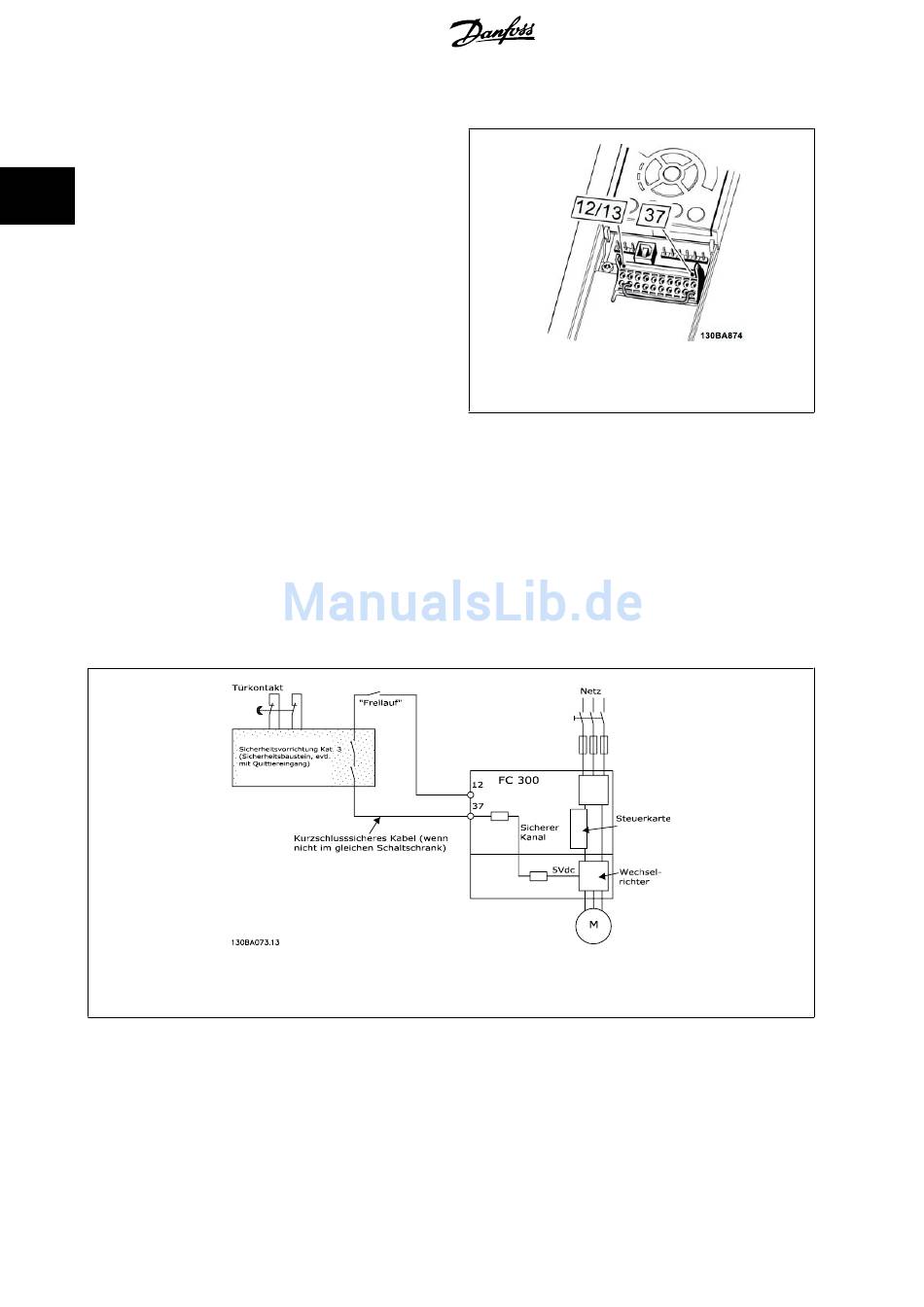

Die folgende Abbildung zeigt als Beispiel eine Anwendung mit Stoppkategorie 0 (EN 60204-1) gemäß Sicherheitskategorie 3 (EN 954-1). Klemme 37 wird
über einen Sicherheitsbaustein (der auch Kategorie 3 nach EN 954-1 erfüllen muss) geschaltet. Der zusätzliche abgebildete „Freilaufkontakt" ist nicht
sicherheitsbezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
Abbildung 2.2: Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicherheitskate-
gorie 3 (EN 954-1).

2.1.8 IT-Netz

Par. 14-50 RFI Filter Kann verwendet werden, um die internen Funkenstörkondensatoren vom EMV-Filter an Erde zu trennen (Frequenzumrichter im
Leistungsbereich 380 - 500 V). Wenn dies geschieht, wird die EMV-Leistung auf das Niveau A2 reduziert. Bei 525 - 690 V-Frequenzumrichtern hat
RFI Filter
Par. 14-50 keine Funktion. Der EMV-Schalter kann nicht geöffnet werden.
10
Abbildung 2.1: Kabelbrücke (Jumper) zwischen Klemme 37
und Klemme 12 (24 V DC)
®
