7.1.5 Anschlusskonfiguration: Start/Stopp

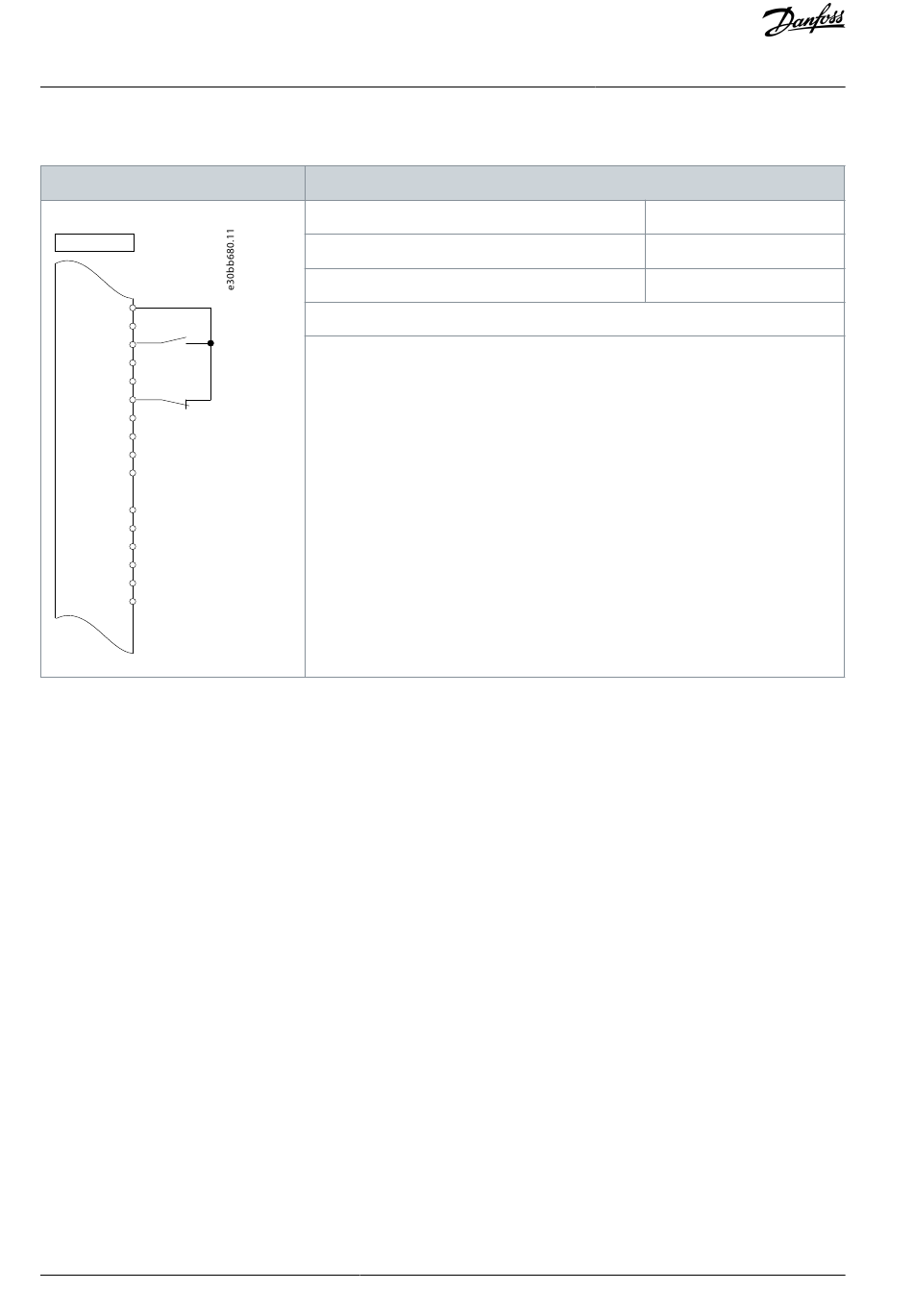

Tabelle 25: Start/Stopp-Befehl mit externer Verriegelung
Drive
+24 V 12
+24 V 13
D IN
18
D IN
19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
72 | Danfoss A/S © 2020.01
Parameter
Funktion
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Beispiele für
Anschlusskonfigurationen
Einstellung
[8] Start*
[7] Externe Verriegelung
