Elektrische Installation; Belegung Der Steckverbinder; Abbildung 13: Anschluss An Die Versorgungsspannung Und Den Motor - Metronix ARS 2300 FS Produkthandbuch

Elektrische Installation

8 Elektrische Installation
8.1

Belegung der Steckverbinder

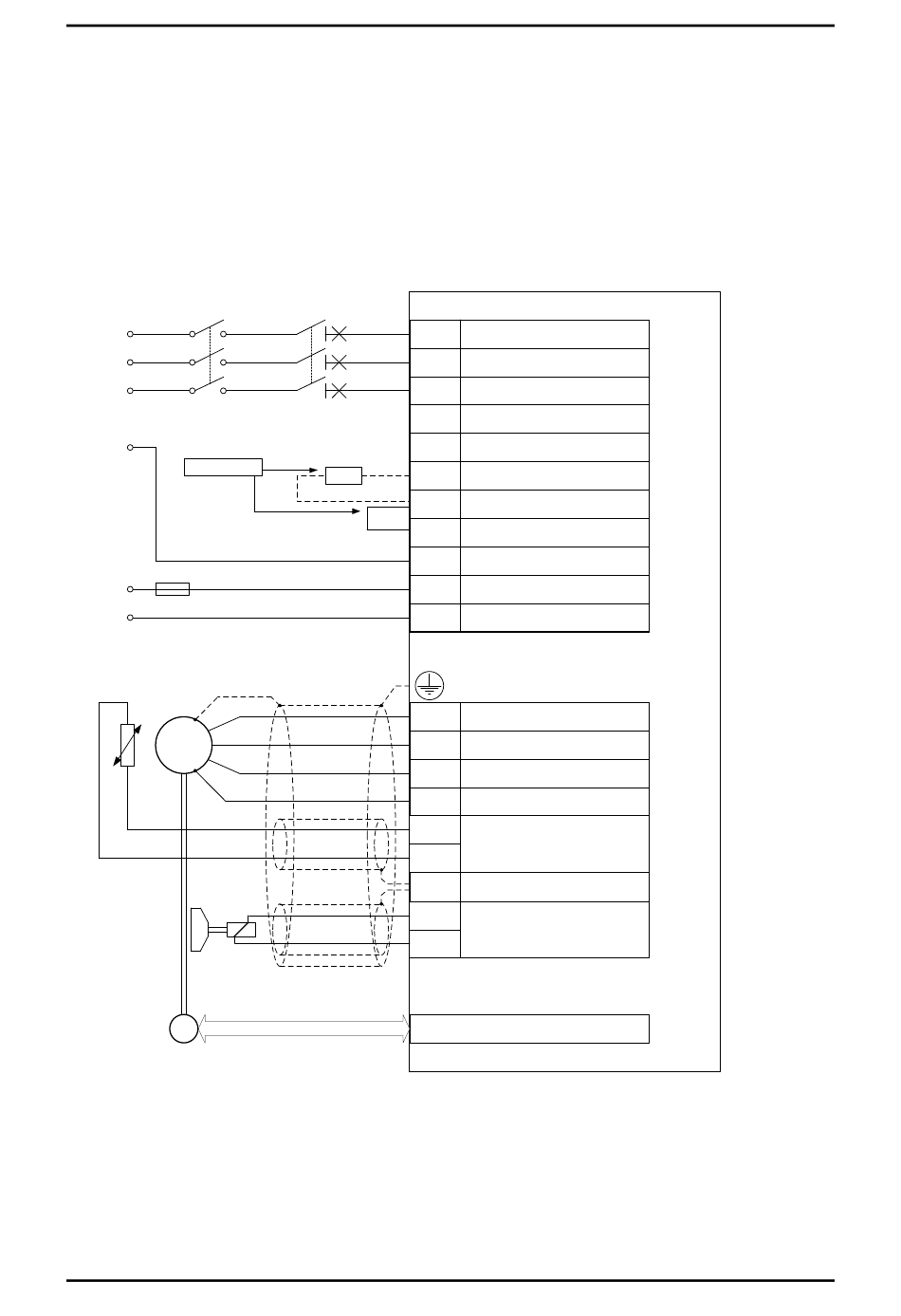

Der Anschluss des Servopositionierreglers ARS 2300 FS an die Versorgungsspannung, den Motor,
den Bremswiderstand und die Haltebremse erfolgt gemäß Abbildung 13.
230 VAC ... 480 VAC +/-
10 %
L1
L2
L3
PE
alternativ!
F1
+24 V
0 V
Permanenterregte
Synchronmaschine
T
SM
24 V / 2 A
für Motorbremse
E
Motorrückführsystem

Abbildung 13: Anschluss an die Versorgungsspannung und den Motor

Produkthandbuch "Servopositionierregler ARS 2300 FS"
Sicherungsautomat
externer
Bremswiderstand
BR-EXT
BR-CH Anschluss Bremschopper für
Brücke für internen
BR-INT
Bremswiderstand
+24V
24 V Versorgung
GND24V
Schirmanschluss für Motorleitung
MT+
BR+
ARS 2300 FS
Spannungsversorgung [X9]
L1 Netz-Phase 1
L2 Netz-Phase 2
L3 Netz-Phase 3
ZK+ Pos. Zwischenkreisspng.
ZK- Neg. Zwischenkreisspng.
Anschluss für externen
Bremswiderstand
internen/externenBremswiderstand
Anschluss für internen
Bremswiderstand
PE Netz-Schutzleiter
+ 24 V Versorgung
Bezugsmasse für +24 V
Versorgung
Motoranschluss [X6]
U Motorphase 1
Motorphase 2
V
W Motorphase 3
PE Motor-Schutzleiter
Motortemperaturfühler, Öffner,
Schließer, PTC, KTY ...
MT-
Anschluss innerer Schirm
PE
(Haltebremse+Temperaturfühler)
Haltebremse (Motor), Signalpegel
abhängig vom Schaltzustand,
BR-
High-Side- / Low-Side-Schalter
Motorrückführsystem [X2A] / [X2B]
Resolver / Encoder
