Verkabelung und Steckerbelegung

3 Verkabelung und Steckerbelegung
3.1

Anschlussbelegungen

Das PROFIBUS-Interface am Servopositionierregler DIS-2 48/10 FB mit Profibus ist gemäß EN 50170
als 5-poliger M12 Stecker (b-kodiert, am Technologie-Steckmodul, als Buchse und als Stecker)
ausgeführt.
Pol Aderfarbe
1 -
2 Grün
3 -
4 Rot
5 -

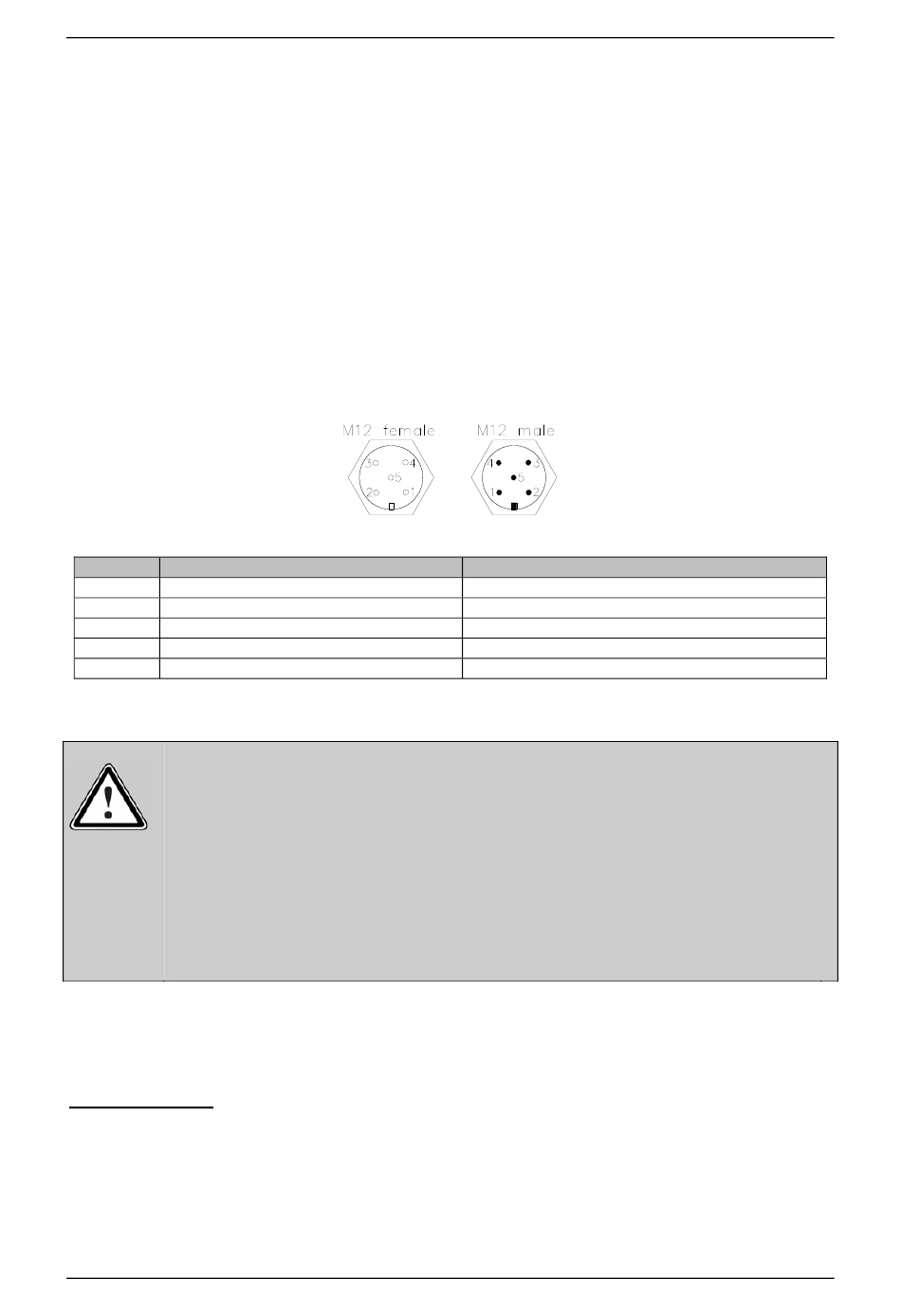

Abbildung 3.1: PROFIBUS-Steckverbinder am DIS-2 48/10 FB

PROFIBUS-Verkabelung
Aufgrund der sehr hohen möglichen Baudraten empfehlen wir ausschließlich die
Verwendung der standardisierten Kabel und Steckverbinder. Diese sind teilweise mit
zusätzlichen Diagnosemöglichkeiten versehen und erleichtern im Störungsfall die
schnelle Analyse der Feldbus-Hardware.
Folgen Sie bei dem Aufbau des PROFIBUS-Netzes unbedingt den Ratschlägen der
gängigen Literatur bzw. die nachfolgenden Informationen und Hinweise, um ein
stabiles, störungsfreies System zu erhalten. Bei einer nicht sachgemäßen
Verkabelung können während des Betriebs Störungen auf dem PROFIBUS auftreten,
die dazu führen, dass der Servopositionierregler aus Sicherheitsgründen mit einem
Fehler abschaltet.
3.2 Busleitung für PROFIBUS
PROFIBUS-Kabel:
Buskabel PROFIBUS:
PROFIBUS-Handbuch Servopositionierregler DIS-2 48/10 FB
Buchse gerade, geschirmt M12-B-codiert, 2-polig,
Stift gerade, geschirmt M12-B-codiert, 2-polig
Signal Profibus
+5V
A-Leitung
0V
B-Leitung
Abschirmung
Seite 19
Version 2.0
