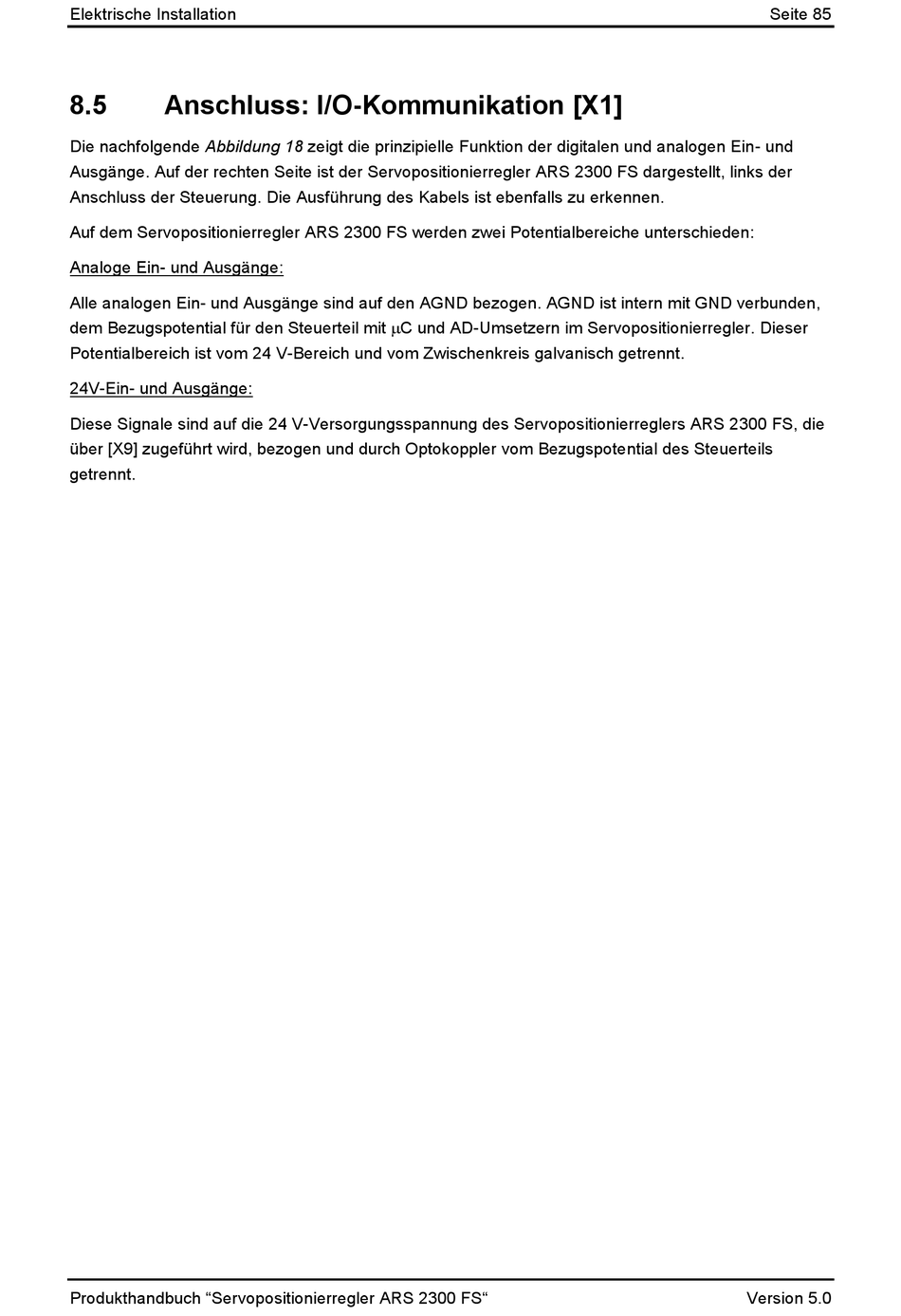

Elektrische Installation
Seite 85
8.5
Anschluss: I/O-Kommunikation [X1]
Die nachfolgende Abbildung 18 zeigt die prinzipielle Funktion der digitalen und analogen Ein- und
Ausgänge. Auf der rechten Seite ist der Servopositionierregler ARS 2300 FS dargestellt, links der
Anschluss der Steuerung. Die Ausführung des Kabels ist ebenfalls zu erkennen.
Auf dem Servopositionierregler ARS 2300 FS werden zwei Potentialbereiche unterschieden:
Analoge Ein- und Ausgänge:
Alle analogen Ein- und Ausgänge sind auf den AGND bezogen. AGND ist intern mit GND verbunden,
dem Bezugspotential für den Steuerteil mit C und AD-Umsetzern im Servopositionierregler. Dieser
Potentialbereich ist vom 24 V-Bereich und vom Zwischenkreis galvanisch getrennt.
24V-Ein- und Ausgänge:
Diese Signale sind auf die 24 V-Versorgungsspannung des Servopositionierreglers ARS 2300 FS, die
über [X9] zugeführt wird, bezogen und durch Optokoppler vom Bezugspotential des Steuerteils
getrennt.
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Version 5.0
