Flachbildschirm, Rückseite; Kabelanschlüsse - Abbott Cell-Dyn 3500 System Bedienungsanleitung

Systembeschreibung
Baugruppen
Flachbildschirm, Rückseite
Kabelanschlüsse
1-30

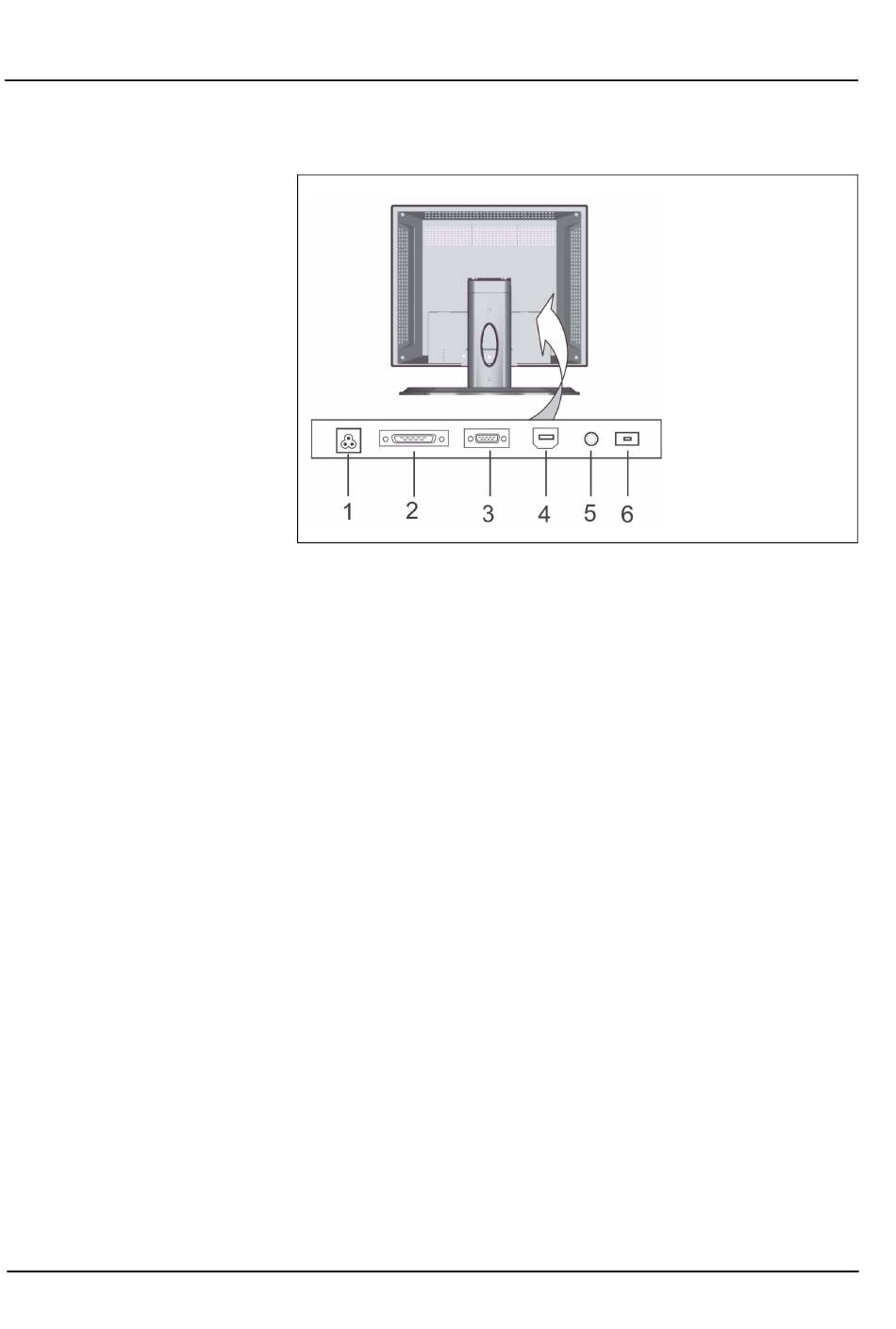

Abbildung 1.10: Darstellung der Anschlüsse
Im Folgenden sind die Kabelanschlüsse beschrieben (von links
nach rechts).
1. AC-Netzanschluss – Netzzugang für 110/220-V-Stromver-
sorgung
2. 8fach/RS232 – Anschluss für 8fach- oder 25-poliges (RS 232)
Kabel für den Tastbildschirm. Beachten, dass RS232 für die
Verwendung des seriellen ELO-Tastbildschirmtreibers
AccuTouch dient (Kabel erforderlich).
3. PC-Eingang – Zugang für VGA-Videokarte
4. USB – optionaler USB-Anschluss für den seriellen ELO-
Tastbildschirmtreiber AccuTouch, unterstützt von einem
virtuellen COM-Anschlusstreiber (VCP) von FTDI.
5. Audioeingang – optionaler Audioanschluss (Line In), über
den Stereo-Audio-Komponenten angeschlossen werden
können.
6. RS232/USB – optionaler Schalter für die Auswahl von RS232
oder USB, die nur für die bidirektionale Kommunikation
eingestellt werden muss.
