Flachbildschirm - Komponenten an der Rückseite
Kabelanschlüsse

Netzkabel (nicht abgebildet)

Kabel für Tastbildschirm (nicht abgebildet)

Videokabel (nicht abgebildet)

CELL-DYN ® 3200 Bedienungsanleitung
48-1868/R9 - Januar 2009

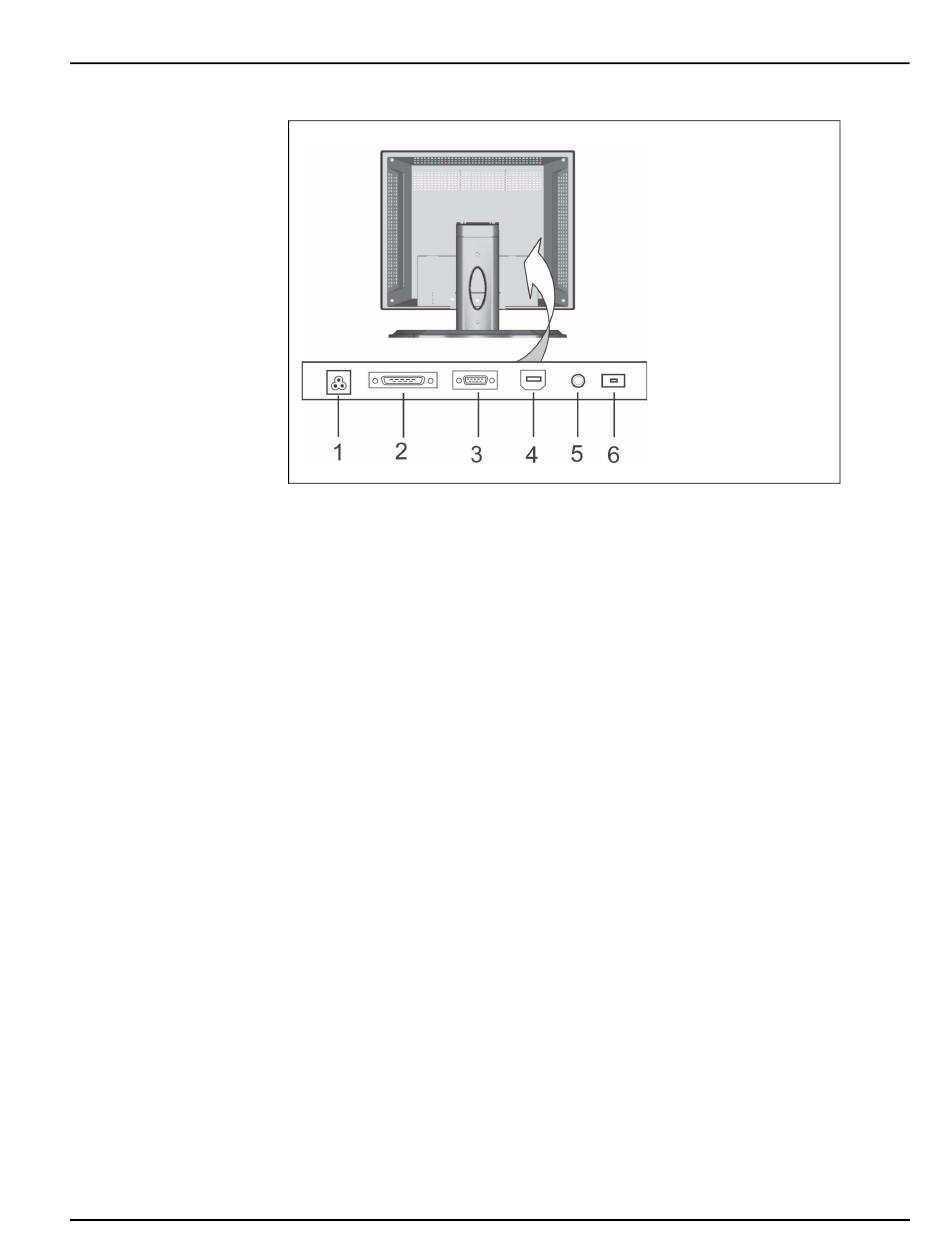

Abbildung 1.14 Darstellung der Anschlüsse
Die Kabelanschlüsse sind in Abbildung 1.14 dargestellt und nachfolgend
beschrieben (von links nach rechts).
1. AC-Netzanschluss – Netzzugang für 110/220 Wechselstromversorgung
2. 8-fach/RS232 – 8-fach oder 25-poliges (RS232) Kabel für den Tastbild-
schirm. RS232 dient zur Verwendung des seriellen ELO-Tastbildschirm-
treibers AccuTouch (Kabel erforderlich).
3. PC-Eingang – Anschluss für VGA-Videokarte
4. USB – optionaler USB-Anschluss für den seriellen ELO Tastbildschirm-
treiber AccuTouch, unterstützt von einem virtuellen COM-Anschlusstreiber
(VCP) von FTDI.
5. Audioeingang – optionaler Audioanschluss (Line In), über den Stereo-
Audio-Komponenten angeschlossen werden können.
6. RS232/USB – optionaler Schalter für die Auswahl von RS232 oder USB, der
nur für die bidirektionale Kommunikation eingestellt werden muss.
Mit dem Netzkabel (Quail Series 1090 oder entsprechend) wird der Bildschirm an
die Stromversorgung angeschlossen.
Das Kabel für den Tastbildschirm (abgeschirmt, 9 Leiter, 24 AWG, Litze) wird an
den Anschluss für den Tastbildschirm angeschlossen.
Mit dem Videokabel (abgeschirmt, 15 Leiter, 24 AWG, Litze) erfolgt die
Verbindung mit dem VGA-Anschluss.
