Systembeschreibung
Baugruppen

Komponenten an der Vorderseite und Seite des Bildschirms

1-24

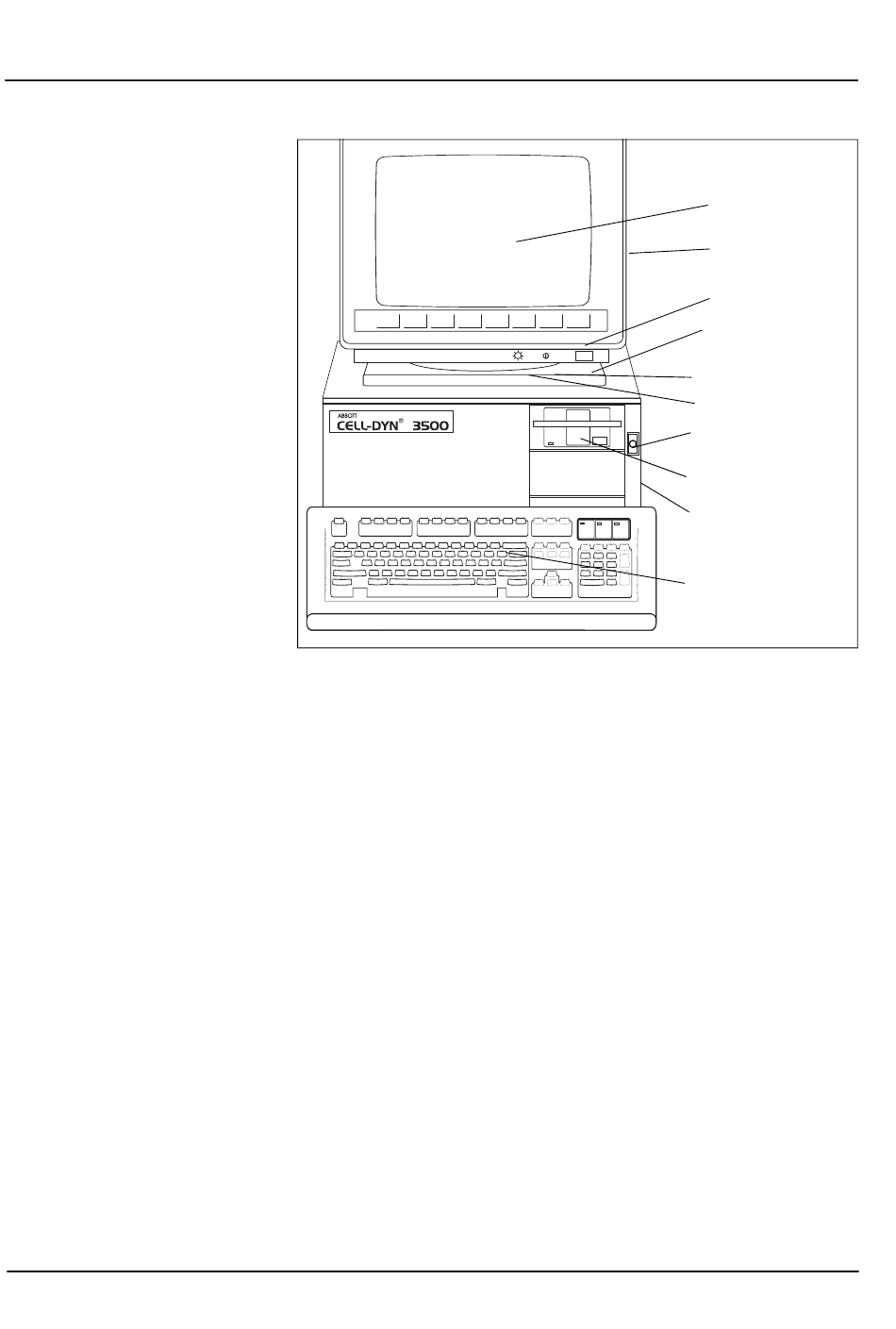

Abbildung 1.7: Datenstation - Vorderansicht
Die Komponenten der Datenstation und des Bildschirms sind in
der obigen Abbildung dargestellt. Die Standard-Computertas-
tatur ist ebenfalls abgebildet. Die einzelnen Komponenten und
ihre Funktion sind nachfolgend beschrieben.

Bildschirm

Hochauflösender 16-Farben-LCD-Flachbildschirm mit 15"-
Bildschirmdiagonale zur Anzeige aller alphanumerischen und
grafischen Daten.

Sensortasten (Touch-Keys)

Die acht Sensortasten (Touch-Keys) befinden sich auf dem
Bildschirm. Beim Drücken der Tasten ertönt ein akustisches
Signal, und es wird die Funktion ausgeführt, die in dem direkt
darüber am Bildschirm angezeigten Befehlsfeld definiert ist.
Kapitel 1
Bildschirm
Monitor
Funktionstasten
Netzschalter
des Monitors
Kontrastregler
Helligkeitsregler
Netzschalter
der Datenstation
Diskettenlaufwerk
Prozessor (CPU)
Standard-
Computertastatur

CELL-DYN 3500 Bedienungsanleitung
56-7502/R6 — Februar 2007
