Systembeschreibung
Baugruppen
Linke Geräteseite
1-18

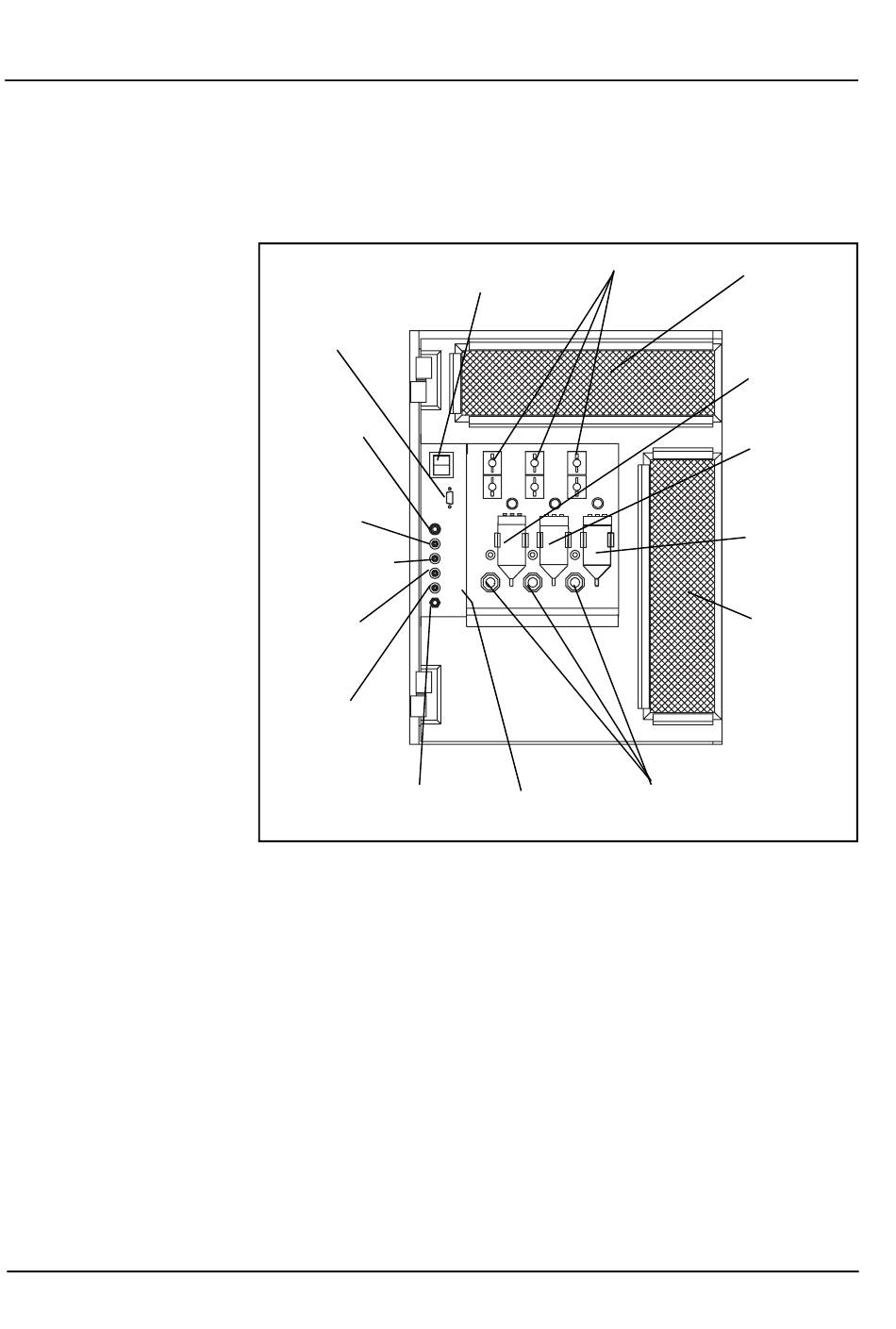

Die Komponenten an der linken Seite des Analysengerätes sind in
der folgenden Abbildung dargestellt. Die einzelnen Kompo-
nenten und ihre Funktion sind nachfolgend beschrieben.
Netzschalter der
Analyseneinheit
Anschluss
für den
Probennehmer
Anschluss für
den Abfall-
sensor
Fitting für den
Verdünnungs-
mittelschlauch
Fitting für den
Sheath-Reagenz-
schlauch
Fitting für den
Detergens-
schlauch
Fitting für den
WIC-/HGB-
Lysereagenz-
schlauch
Fitting für den
Abfallschlauch
Abbildung 1.5:
Magnetventile
Die Magnetventile dienen zur Steuerung des Druckausgleichs. Die
drei Ventile in der oberen Reihe steuern den Hydraulikdruck des
Systems. Die drei Ventile in der unteren Reihe steuern den für das
Auffüllen der Reagenzienreservoire notwendigen Unterdruck.
Luftfilter
Hinter den beiden abnehmbaren Gittern befinden sich Luftfilter,
die von vorn eingesetzt werden. Die Filter reinigen die Luft, die
von den Ventilatoren an der Geräterückwand in das Analysen-
gerät gesaugt wird.
Magnetventile
Schild mit der Seriennummer
der Analyseneinheit
Komponenten an der linken Seite der Analysen-
einheit
Kapitel 1
Luftfilter
Verdünnungs-
mittelreservoir
Sheath-
Reagenz-
Reservoir
Detergens-
reservoir
Luftfilter
NC-Ventile
