Systembeschreibung
Baugruppen
Komponenten an der Rückseite der Datenstation
1-26

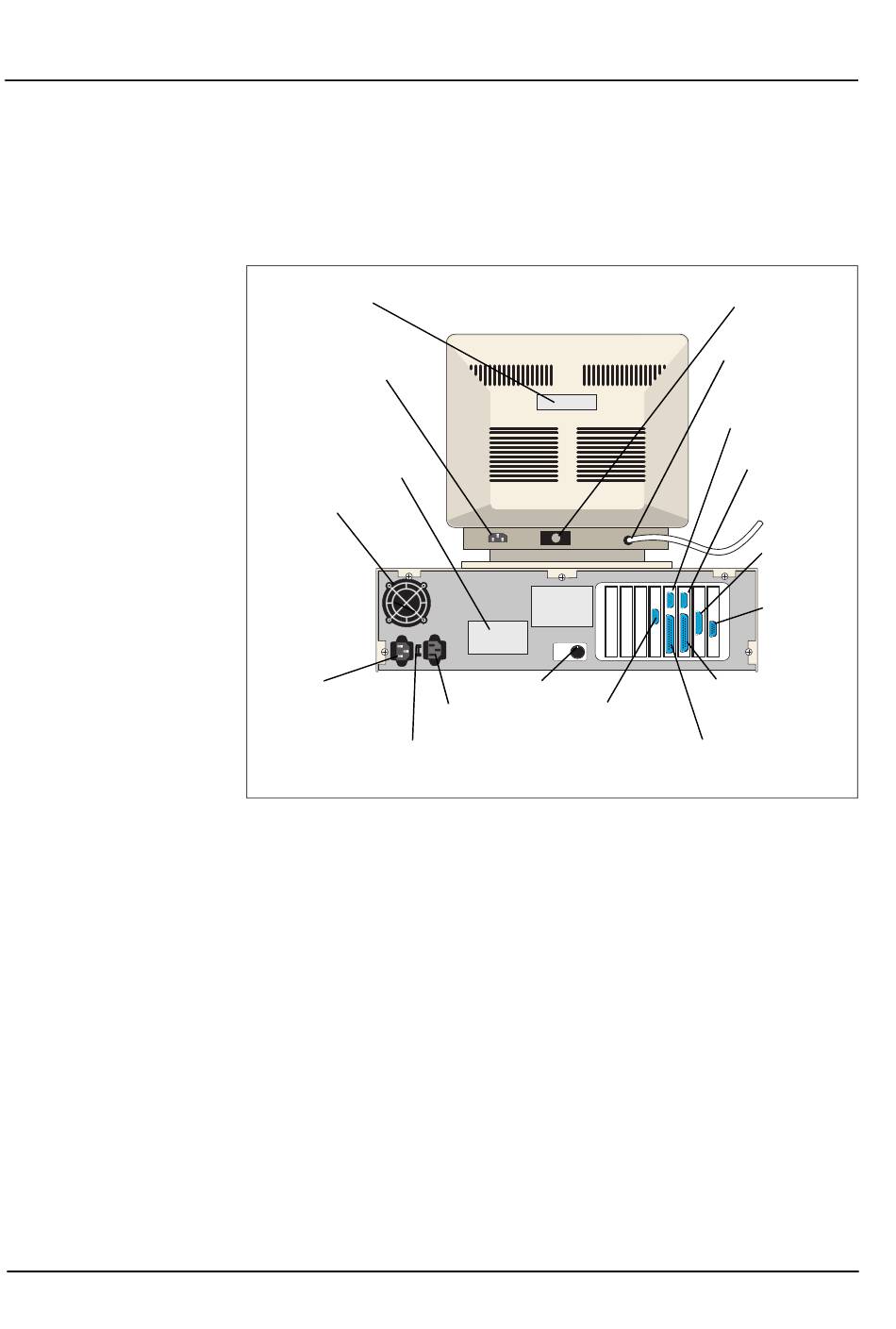

Die Komponenten an der Rückseite der Datenstation und des
Bildschirms sind in der folgenden Abbildung dargestellt. Die
einzelnen Komponenten und ihre Funktion sind nachfolgend
beschrieben.
Schild mit der Seriennummer
des Monitors
Netzanschluss
Schild mit der
Seriennummer
des Prozessors (CPU)
Ventilator
Netzanschluss für
die Datenstation
Spannungswahl-
schalter für den
Prozessor (CPU)
Abbildung 1.8:

Schild mit der Seriennummer des Monitors

Dieses Schild trägt die Seriennummer des Herstellers für den
Monitor.

Schild mit der Seriennummer des Prozessors

Dieses Schild trägt die Seriennummer des Herstellers für den
Prozessor (CPU).
Soft-Key-Schnittstellenkabel
("Touch" Port)
Über das Soft-Key-Schnittstellenkabel werden die mit den Soft-
Keys eingegebenen Befehle an den Prozessor weitergeleitet, damit
diese ausgeführt werden können.
Tastaturanschluss
Soft-Key-
Netzanschluss
Schnittstellen-
für den Monitor
anschluss
("Touch"-Port)
Datenstation - Komponenten an der Rückseite
Kapitel 1
Monitorvideo-
kabel
Soft-Key-
Schnittstellen-
kabel
Com 2
Com 1 /
Externer
Rechner
Anschluss
für die
Analysen-
einheit
Anschluss
für das
Monitor-
video-
kabel
LPT 1
Anschluss für den
Grafikdrucker
LPT 2
Anschluss für den
Ticketdrucker

CELL-DYN 3500 Bedienungsanleitung
56-7502/R6 — Februar 2007
