Bestandteile des Probennehmers

Der Probennehmer besteht aus dem Hauptmodul und dem Turm, wie
in der nachfolgenden Abbildung dargestellt.
Bedienfeld
Anschluß für die
Datenübertragung
Netzanschluß

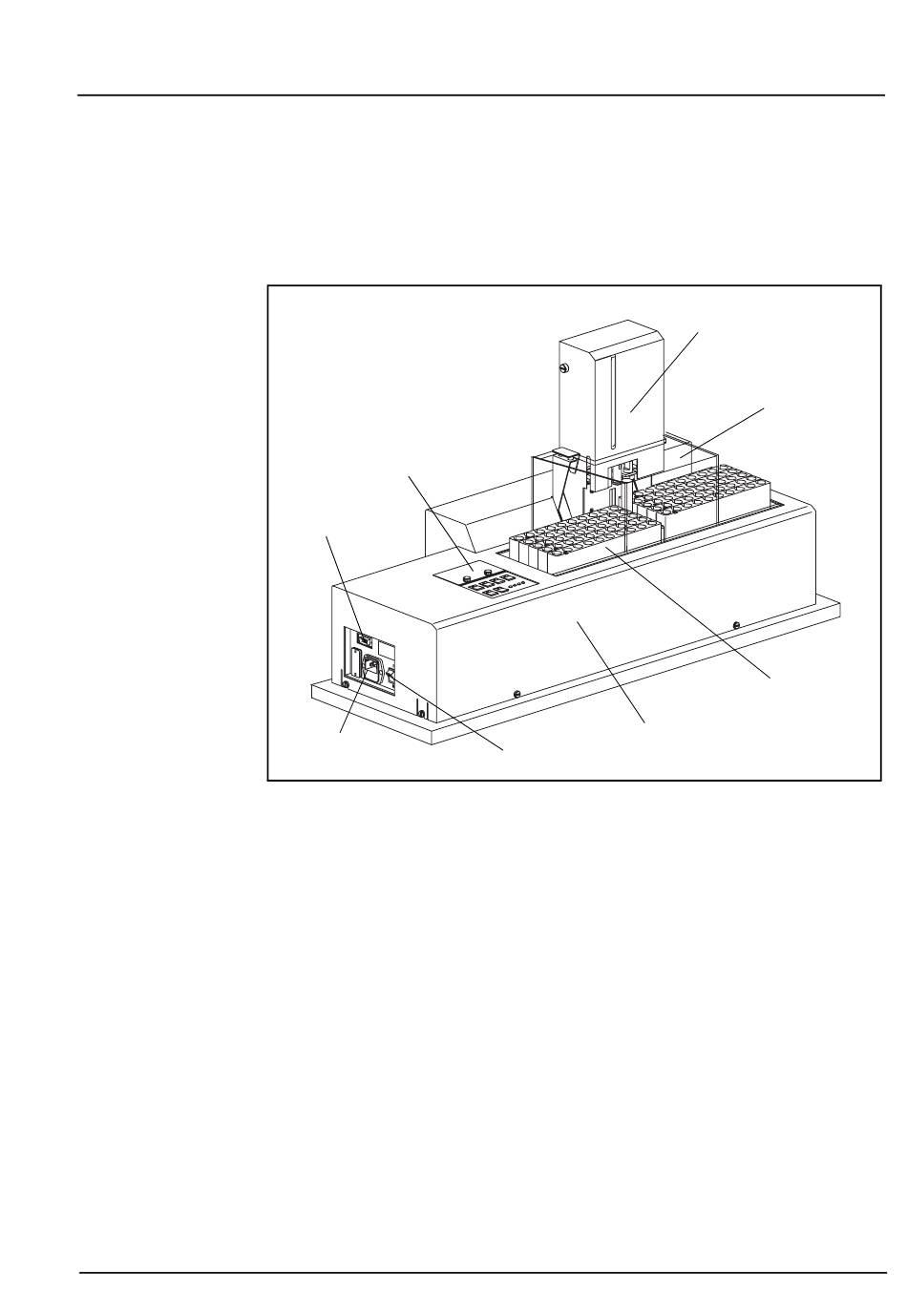

Abbildung 12.4: Probennehmer
Das Hauptmodul besteht aus:
• Netzschalter (ON/OFF)
• Bedienfeld
• Sicherheitsabdeckung
• Schale für die Aufnahme der Probenracks
• Netzanschluß
• Anschluß für die Datenübertragung
Hauptmodul
Netzschalter
Probennehmer
Turm
Sicherheits-
abdeckung
Proben-
racks
