Systembeschreibung
Baugruppen
Analysengerät
Übersicht
1-10
Die Analyseneinheit ist die Zentraleinheit des CELL-DYN 3500
Systems. In ihr erfolgt die Ansaugung und Verdünnung der
Vollblutproben, der Transport und die Analyse der hergestellten
Verdünnungen und die Spülung der Schlauchsysteme zur Vorbe-
reitung für die nächste Probe. Mit Ausnahme der Komponenten,
die in direktem Zusammenhang mit der (automatischen oder
manuellen) Probennahme aus geschlossenen Probenröhrchen
stehen, sind die beiden Systeme, CELL-DYN 3500CS und
CELL-DYN 3500SL, identisch. In der Beschreibung der Kompo-
nenten auf den folgenden Seiten wird auf diejenigen Kompo-
nenten, die nur bei einem System vorhanden sind, gesondert
verwiesen. Eine vollständige Beschreibung des automatischen
Probennehmers ist in Kapitel 12: Probennehmer enthalten.

Vorderseite

Die an der Vorderseite der Analyseneinheit sichtbaren Kompo-
nenten sind in der folgenden Abbildung dargestellt. Die einzelnen
Komponenten und ihre Funktion sind nachfolgend beschrieben.
Obere Frontabdeckung
Röhrchenhalterung
Untere Frontabdeckung

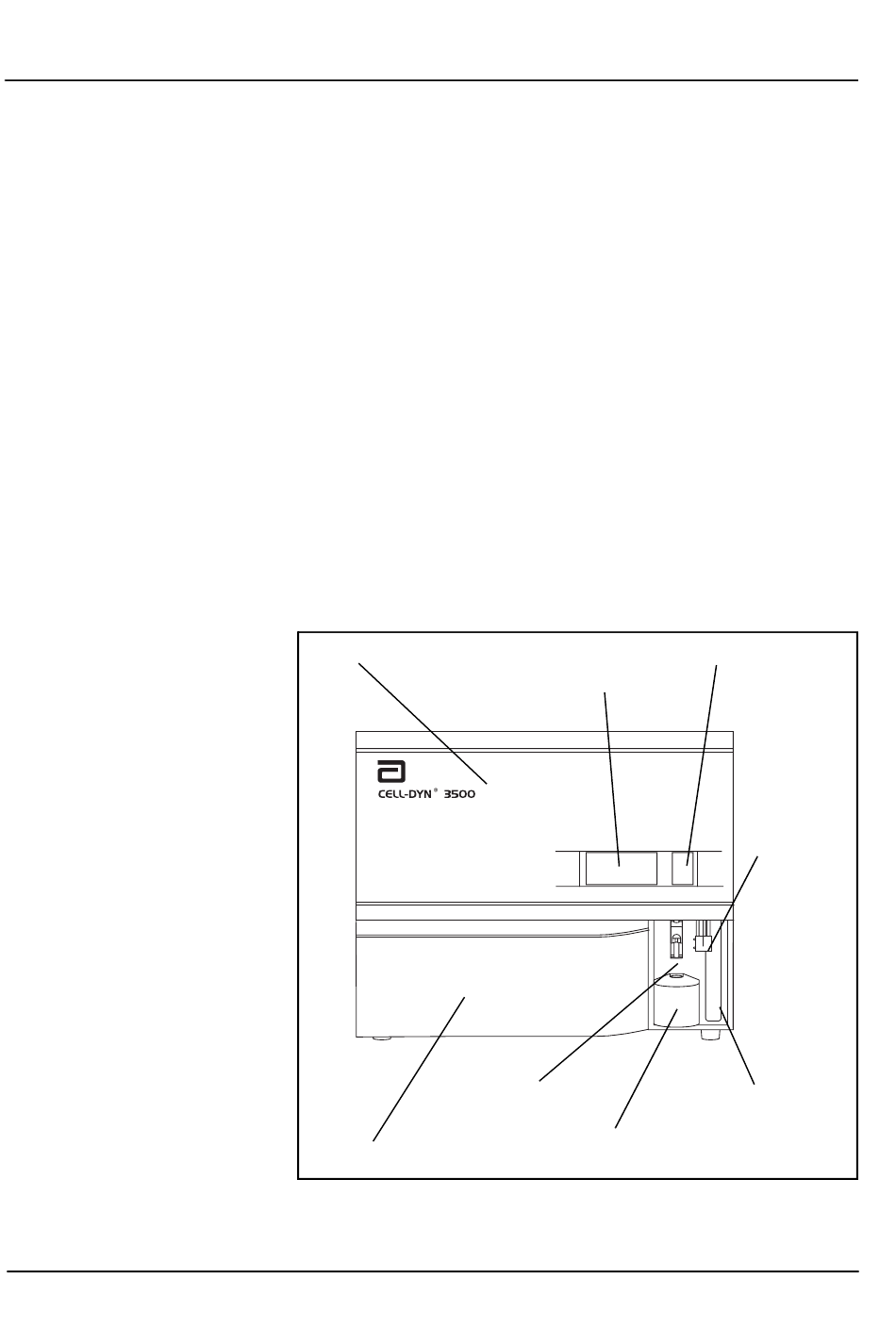

Abbildung 1.3: CELL-DYN 3500CS System: Vorderansicht der
Analyseneinheit
Sichtfenster für
das Scherventil
Closed Sampler zur
manuellen Probennahme

CELL-DYN 3500 Bedienungsanleitung
56-7502/R6 — Februar 2007
Kapitel 1
Statusanzeige
Nadel für
die Proben-
nahme aus
offenen
Proben-
röhrchen
Starttaste
