Die an der Rückseite der Analyseneinheit sichtbaren Kompo-
nenten sind in der folgenden Abbildung dargestellt. Die einzelnen
Komponenten und ihre Funktion sind nachfolgend beschrieben.
Ventilatoren
Netzfrequenz-
und Spannungs-
wahlschalter
Sicherung
Netzanschluss der
Analyseneinheit
RS-232-
Testschnittstelle
Anschluss für die
Datenstation

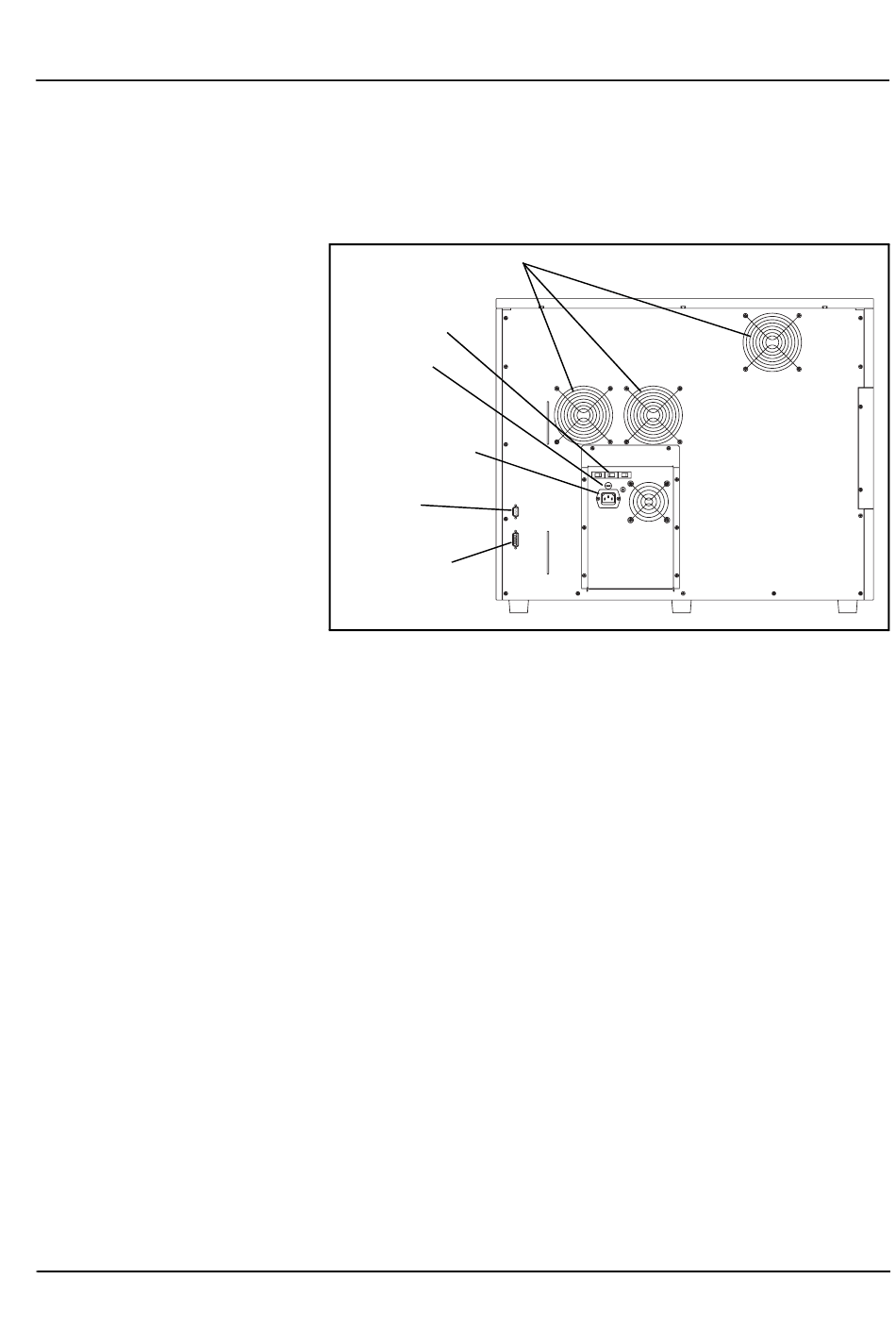

Abbildung 1.6:
Komponenten an der Rückseite der Analysen-
einheit
Ventilatoren
Durch die drei Ventilatoren werden die Bestandteile im Inneren
des Analysengerätes gekühlt.
Netzfrequenz- und Spannungswahlschalter
Diese Schalter dienen der Einstellung der Netzfrequenz und
-spannung für das Analysengerät.
Sicherung
Das Analysengerät ist durch eine 8-A-Sicherung vor Spannungs-
spitzen abgesichert.
Netzanschluss für die Analyseneinheit
Buchse zum Anschließen des Hauptnetzkabels an die Analysen-
einheit.
