Einstellung Des Basophilenfensters - Abbott Cell-Dyn 3500 System Bedienungsanleitung

Kapitel 13

Einstellung des Basophilenfensters

®
CELL-DYN 3500 Bedienungsanleitung
77-1566/R5 — Februar 2000
Die Einstellung des Basophilenfensters dient zum Anpassen des 0°-/
10°- Scattergramms, wenn Lymphozyten, Monozyten oder Hinter-
grundrauschen in die Basophilenzählung einbezogen werden.
Im MAIN MENU (Hauptmenü) die Taste [SET UP] (Einstellungen)
1.
drücken.
Im Menü SET UP (Einstellungen) die Taste [ANIMAL SET UP] (Ein-
2.
stellungen für die Tierarten) drücken.
3.
Nacheinander die Tasten F12 und F1 drücken, um die Einstellun-
gen für das Basophilenfenster aufzurufen.
Die Einstellungen des Fensters müssen für jede Tierart wie folgt
vorgenommen werden (siehe nachfolgende Abbildung):
1. Standardabweichungen an der Lymphozyten-/
Neutrophilen-Mittellinie zum Basophilenfenster.
(Werden Lymphozyten als Basophile bezeichnet, #1 SD
vergrößern.)
2. Standardabweichungen von der Mittellinie zur oberen
Linie des Basophilenfensters. (Werden Monozyten als
Basophile bezeichnet, #2 SD verkleinern.)
3. Standardabweichungen von der Mittellinie zur unteren
Linie des Basophilenfensters. (Geht das Hintergrundrau-
schen in den Basobereich ein, #3 SD verkleinern.)
4. Standardabweichungen an der Mittellinie bis zur Grenze
des Hintergrundrauschens. (#1 und #4 sollten um
dieselbe SD verändert werden.)
G
R
Ö
S
S
E
L
4

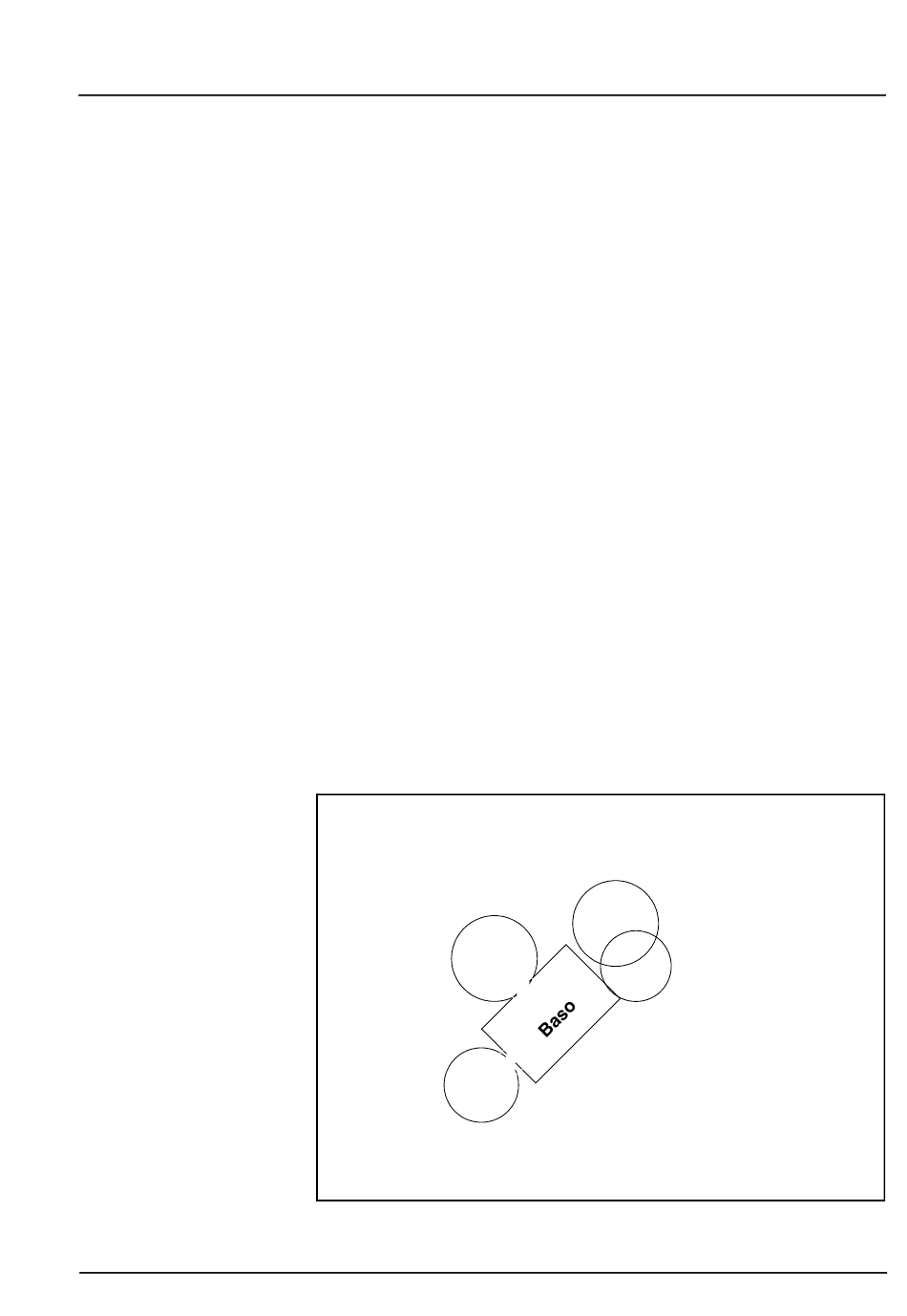

Abbildung 13.19:
Einstellung des Basophilenfensters
Hinzufügen neuer Tierarten
N
M
E
2
3
1
KOMPLEXITÄT
Veterinärprogramm
Legende:
N = Neutrophile
L = Lymphozyten
M = Monozyten
E = Eosinophile
Baso = Basophile
13-45
