Kapitel 12
Turm
®
CELL-DYN 3500 Bedienungsanleitung
77-1566/R5 — Februar 2000
Der Turm in der nachfolgenden Abbildung besteht aus folgenden
Komponenten:
• Zwei Mischköpfe
• Belüftungs-/Ansaugnadel und Waschblock für die Belüf-
tungs-/Ansaugnadel
• Röhrchendetektor
• Mechanismus zur Positionierung des Röhrchens (als Kolben
bezeichnet)
• Fenster des Barcodelesers
ANMERKUNG: Eine detaillierte Funktionsbeschreibung aller
Komponenten enthält der Abschnitt Funktionsprinzipien,
Funktionsbeschreibung, in diesem Kapitel.
Blutdetektor
Station 3:
Nadel
(Belüften/Ansaugen)
Waschblock
Abdeckplatte für das
Fenster des
Barcodelesers
Mechanismus
zur Positionierung
des Röhrchens

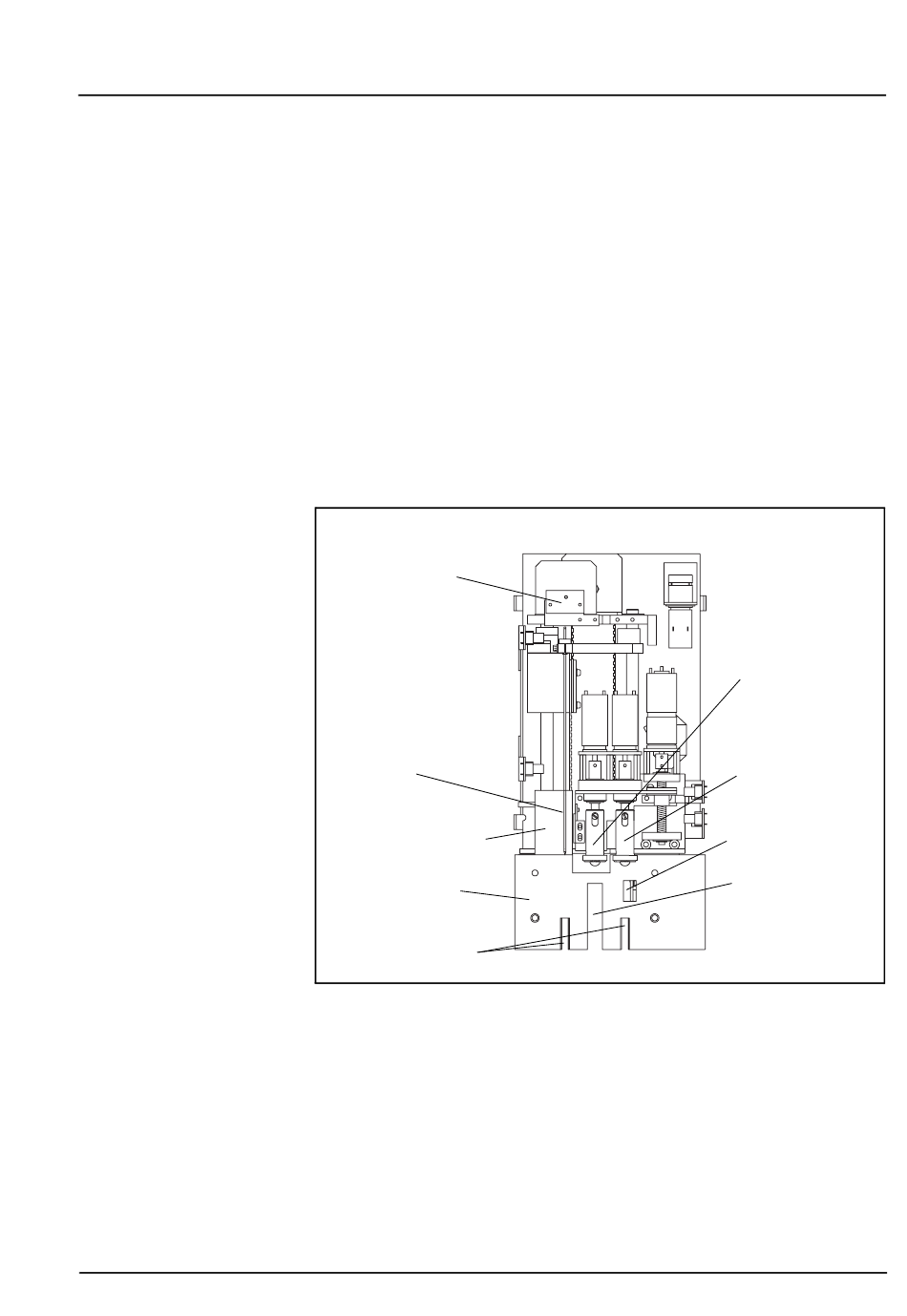

Abbildung 12.6: Stationen am Turm
Probennehmer
Bestandteile des Probennehmers
Station 2:
Mischkopf 2
(Mischen)
Station 1:
Mischkopf 1
(Vormischen)
Röhrchen-
detektor
Fenster des
Barcodelesers
