Systembeschreibung
Baugruppen
Anschlüsse (Rückansicht)
AC-Netzanschluss

Wechselstromnetzkabel

8fach-Kabel für Tastbildschirmschnittstelle
1-8

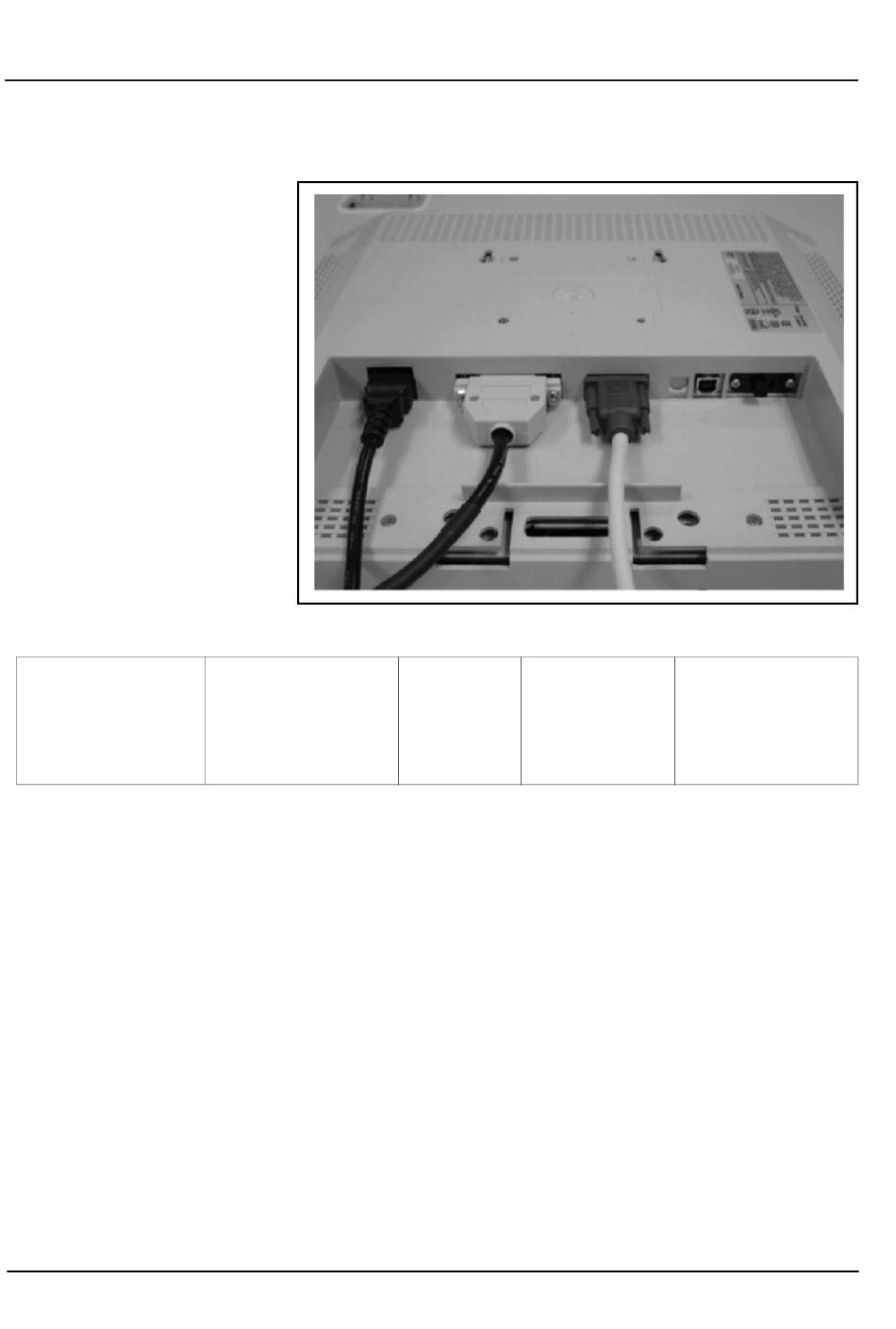

Verfügbare Kabelanschlüsse von links nach rechts
8-fach- oder
optionale 25-pol.
RS232-
Tastbildschirm-
schnittstelle
Netzkabel (Quail Power Cord Series 1090 oder entsprechend)
zum Anschluss an eine Netzsteckdose und zur Stromversorgung
des eingebauten Netzteils (Autoranging) des LCD-Bildschirms.
Das Kabel für die Tastbildschirmschnittstelle (abgeschirmt,
9 Leiter, 24-AWG, Litze) zum Anschluss an die Dateneinheit
("TOUCH"- Port) ermöglicht die Datenübertragung bei der
Emulation der 8 Funktionstasten.
VGA- Optionaler
Video- USB-Anschluss
eingang für Tastbild-
schirm
Kapitel 1
Auswahlschalter
nur zum
Auswählen von
USB oder RS232

CELL-DYN 3500 Bedienungsanleitung
56-7502/R6 — Februar 2007
