Verwendung und Funktionen
Baugruppen
Komponenten des Probennehmers
1 Ansaugnadel
2 Waschblock
3 Motor der Röhrchen-
drehstation
4 Röhrchendrehstation
5 Röhrchenmischstation
6 Barcodeleser

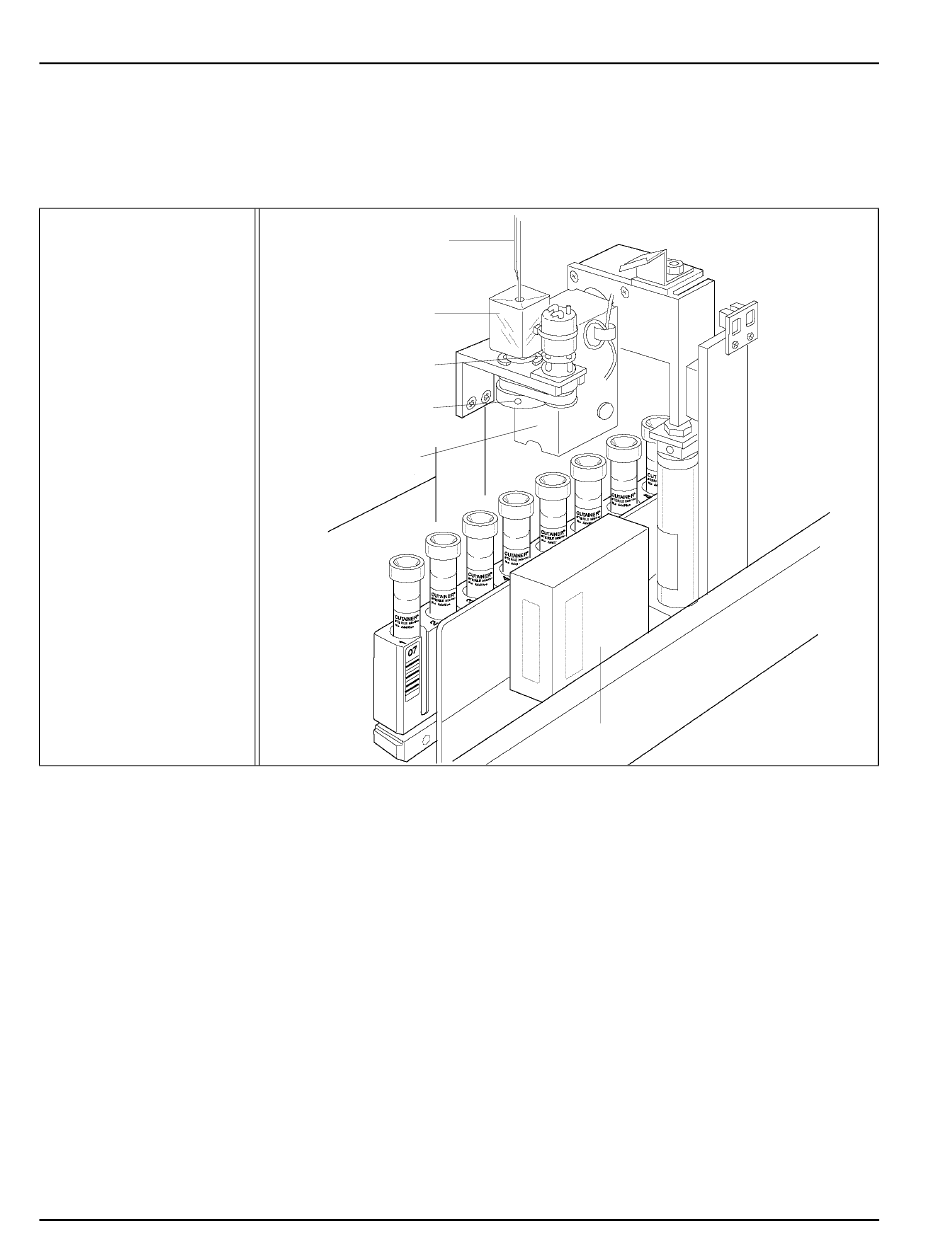

Abbildung 1.15
Komponenten des Probennehmers
Racks
Turmabdeckung
1-28
Die Hauptkomponenten des Probennehmers sind in Abbildung 1.15 dargestellt.
Daran schließt sich eine kurze Beschreibung der Funktionen der einzelnen Kompo-
nenten an.
1
2
3
4
5
Jedes Probennehmerrack kann bis zu 10 Probenröhrchen aufnehmen. Racks sind
mit der Racknummer und Röhrchenposition gekennzeichnet und mit einem zwei-
stelligen Barcode (Code 39) versehen.
Die Turmabdeckung des SL-Modells ist zwar nicht Bestandteil des Probenneh-
mers, verfügt aber über einen sensorgesteuerten Verriegelungsschalter, mit dem
verhindert wird, dass der Probennehmer bei nicht geschlossener Abdeckung in
Betrieb genommen wird. Wird die Abdeckung während des Betriebs abgenommen,
wird der Probennehmer sofort gestoppt und dadurch ein schwerwiegender Fehler
ausgelöst. Diese Funktion dient dem Schutz des Bedieners.
6
CELL-DYN
®
3200 Bedienungsanleitung
48-1868/R9 - Januar 2009
Kapitel 1
