Falls die Verkabelung elektronischer Baugruppen aus dem Gehäuse
heraus geführt wird, muss diese geschirmt werden. Die Schirmungen
müssen, wie in Abbildung 4-36 dargestellt, mit Hilfe der
Erdungsklammer am Umrichter angebracht werden. Entfernen Sie den
äußeren Mantel des Kabels, um sicherzustellen, dass die Schirmung mit
der Erdungsklammer gut kontaktiert. Die Schirmungen dürfen bis zu den
Anschlüssen hin möglichst nicht beschädigt werden
Alternativ dazu kann die Verkabelung auch durch einen Ferritring geführt
werden. Artikel-Nr. 3225-1004.

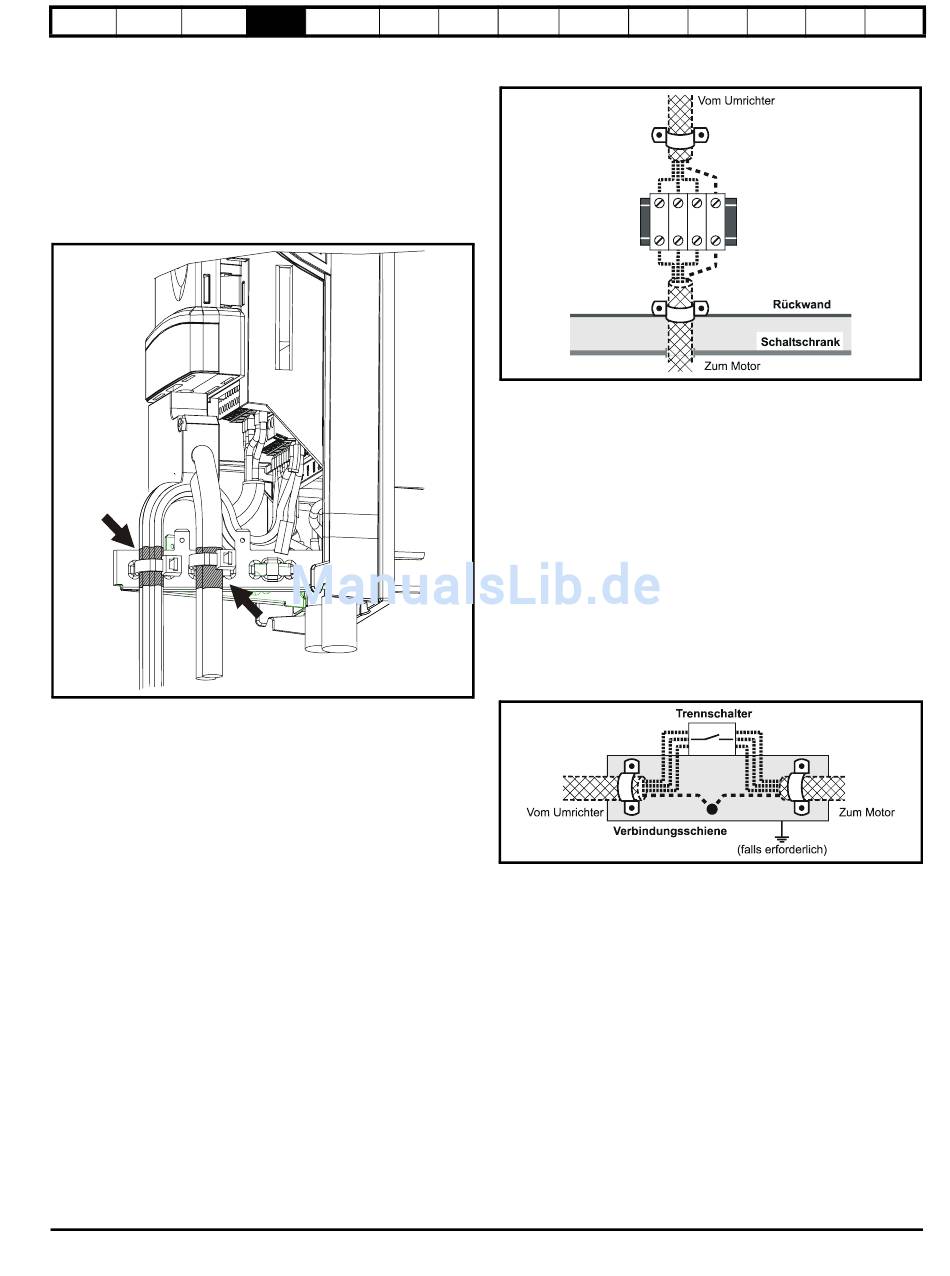

Abbildung 4-36 Erden von Signalkabelschirmungen mit Hilfe der
Erdungsklammer
4.11.6 Unterschiede in der EMV-Verdrahtung
Unterbrechungen des Motorkabels
Das Motorkabel besteht im Idealfall aus einem durchgängigen,
armierten Kabel ohne Unterbrechungen. In den folgenden Situationen
kann es notwendig sein, das Kabel zu unterbrechen:
• Anschluss des Motorkabels an Zwischenklemmen im
Umrichterschaltschrank
• Zwischenschaltung eines Motorschützes oder
Sicherheitstrennschalters, um sicheres Arbeiten am Motor zu
ermöglichen
In diesen Fällen sollten die folgenden Richtlinien beachtet werden.
Klemmenbrett im Gehäuse
Die Schirmungen des Motorkabels müssen mit Hilfe nicht isolierter
Metallkabelklemmen, die so nah wie möglich am Klemmenbrett
angebracht werden sollten, an der Montagetafel befestigt werden.
Die Stromleiter sind so kurz wie möglich zu halten; alle empfindlichen
Geräte und Schaltungen müssen mindestens 0,3 m (12 Zoll) vom
Klemmenbrett entfernt sein.
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 4-37 Anschluss des Motorkabels am Klemmenbrett im
Umrichterschaltschrank
Verwendung eines Motorschützes oder
Sicherheitstrennschalters
Die Schirmungen des Motorkabels müssen mit einem sehr kurzen Leiter
niedriger Induktivität angeschlossen werden. Es wird die Verwendung
einer flachen Metallverbindungsschiene empfohlen; herkömmlicher
Draht ist dafür nicht geeignet.
Die Schirmungen des Motorkabels müssen mit Hilfe nicht isolierter
Metallkabelklemmen an der Verbindungsschiene befestigt werden.
Die frei liegenden Stromleiter sind so kurz wie möglich zu halten; alle
empfindlichen Geräte und Schaltungen müssen mindestens 0,3 m
(12 Zoll) entfernt sein.
Die Verbindungsschiene kann an einen in der Nähe befindlichen
Erdungspunkt niedriger Impedanz, z.B. eine größere metallische
Konstruktion auf kürzestem Wege mit der Umrichtererde verbunden
werden.
Abbildung 4-38 Anschließen des Motorkabels an einen
Trennschalter
Störfestigkeit elektronischer Schaltungen - lange Kabel und
Anschlüsse außerhalb von Gebäuden
Die Ein- und Ausgänge elektronischer Baugruppen sind für den
allgemeinen Einsatz in Maschinen und kleineren Systemen ohne
spezielle Sicherheitsvorkehrungen ausgelegt.
Diese Schaltungen halten die im Standard EN61000-6-2
(1kV-Überspannungsschutz) angegebenen Bestimmungen ein,
sofern der 0V-Kreis nicht geerdet ist.
In Fällen, in denen diese Schaltungen Hochspannungsspitzen
ausgesetzt sein können, müssen zum Verhindern von Beschädigungen
spezielle Schutzmaßnahmen getroffen werden. Hochspannungsspitzen
können durch Blitzschlag oder schwerwiegende Netzausfälle in
Verbindung mit Erdungsstrukturen, bei denen zwischen verschiedenen
Erdungspunkten hohe Einschwingspannungen auftreten, hervorgerufen
werden. Dies ist eine besondere Gefahr, wenn sich Baugruppen
außerhalb von Gebäuden, die einen gewissen Schutz bieten, befinden.
Als allgemeine Regel gilt: Wenn Baugruppen außerhalb des Gebäudes,
in dem sich der Umrichter befindet, installiert sind oder die innerhalb
eines Gebäudes verlegten Kabel länger als 30 m sind, sollten
