Fehlerdiagnose

Am Umrichter-Display werden verschiedene Informationen zum
Umrichterstatus angezeigt. Diese können in drei Kategorien unterteilt
werden:
•

Fehlermeldungen

• Alarmmeldungen
• Statusmeldungen
Reparatureingriffe in fehlerhafte Umrichter dürfen vom
Benutzer nicht durchgeführt werden. Weiterhin dürfen nur
die in diesem Kapitel beschriebenen Methoden zur
Fehlersuche angewendet werden.
Fehlerhafte Umrichter müssen zur Reparatur an EPA
geschickt werden.
13.1 Fehlermeldungen
Bei Auftreten einer Fehlerabschaltung an einem Umrichter wird dessen
Ausgang deaktiviert, so dass der Motor stromlos wird. Am unteren
Display wird angezeigt, dass eine Fehlerabschaltung aufgetreten ist
(Trip). Das obere Display zeigt den Grund für die Abschaltung an. Falls
der Umrichter in einem System mit mehreren Modulen eingesetzt
werden kann und ein Leistungsteil anzeigt, dass eine Fehlerabschaltung
aufgetreten ist, zeigt das obere Display abwechselnd den
Fehlerabschaltungstext und die Modulnummer an.
Alle Fehlerabschaltungen sind alphabetisch geordnet in Tabelle 13-1
aufgeführt. Siehe Abbildung 13-1.
Falls kein Display aufgesteckt ist, blinkt die LED-Statusanzeige,
wenn am Umrichter eine Fehlerabschaltung (Trip) aufgetreten ist.
Siehe Abbildung 13-2.
In Pr 10.20 wird der Grund für die Fehlerabschaltung (Trip) als
Zahlenwert codiert eingetragen. In Tabelle 13-2 sind die Arten der
Fehlerabschaltung (Trip) nach ihren Nummern geordnet, so dass die
jeweilige Fehlermeldung nachgeschlagen und dann mit Hilfe von
Tabelle 13-1 diagnostiziert werden kann.
Beispiel
1. Von Pr 10.20 wird über die serielle Schnittstelle der
Fehlerabschaltungscode 3 gelesen.
2. Tabelle 13-2 zeigt, dass der Fehlerabschaltungscode 3 der
Fehlermeldung „OI.AC" entspricht.
3. Schlagen Sie „OI.AC" in Tabelle 13-1 nach.
4. Die unter Fehlersuche beschriebenen Überprüfungen durchführen.
Fehlerabschaltung
OI.AC
3
288
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Kurzschluss im Umrichterausgang: Spitzenausgangsstrom größer als 225 %
Beschleunigungs-/Verzögerungszeit zu klein.
Falls dieser Fehler während eines Autotune auftritt, Spannungsanhebung (Pr 5.15) verringern.
Auf eventuellen Kurzschluss in Ausgangsverkabelung überprüfen
Motor auf Erdschluss überprüfen
Verkabelung des Rückführungsmoduls überprüfen
Kupplung zwischen Motor und Encoder auf festen Sitz (kein Schlupf) überprüfen
Signale des Rückführungsmoduls auf Störeinstrahlungen überprüfen
Entspricht die Länge des Motorkabels den für diese Baugröße X geltenden Werten?
Werte in den Parametern für die Verstärkungen des Drehzahlregelkreises verringern - Pr 3.10, Pr 3.11 und Pr 3.12
(nur Closed Loop-Vektormodus und Servomodus)
Wurde die Offset-Messung abgeschlossen? (Nur für Servo-Modus)
Werte für die Verstärkungen des Stromregelkreises - Pr 4.13 und Pr 4.14 verringern (nur für Closed
Loop-Vektormodus und -Servomodus).
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb

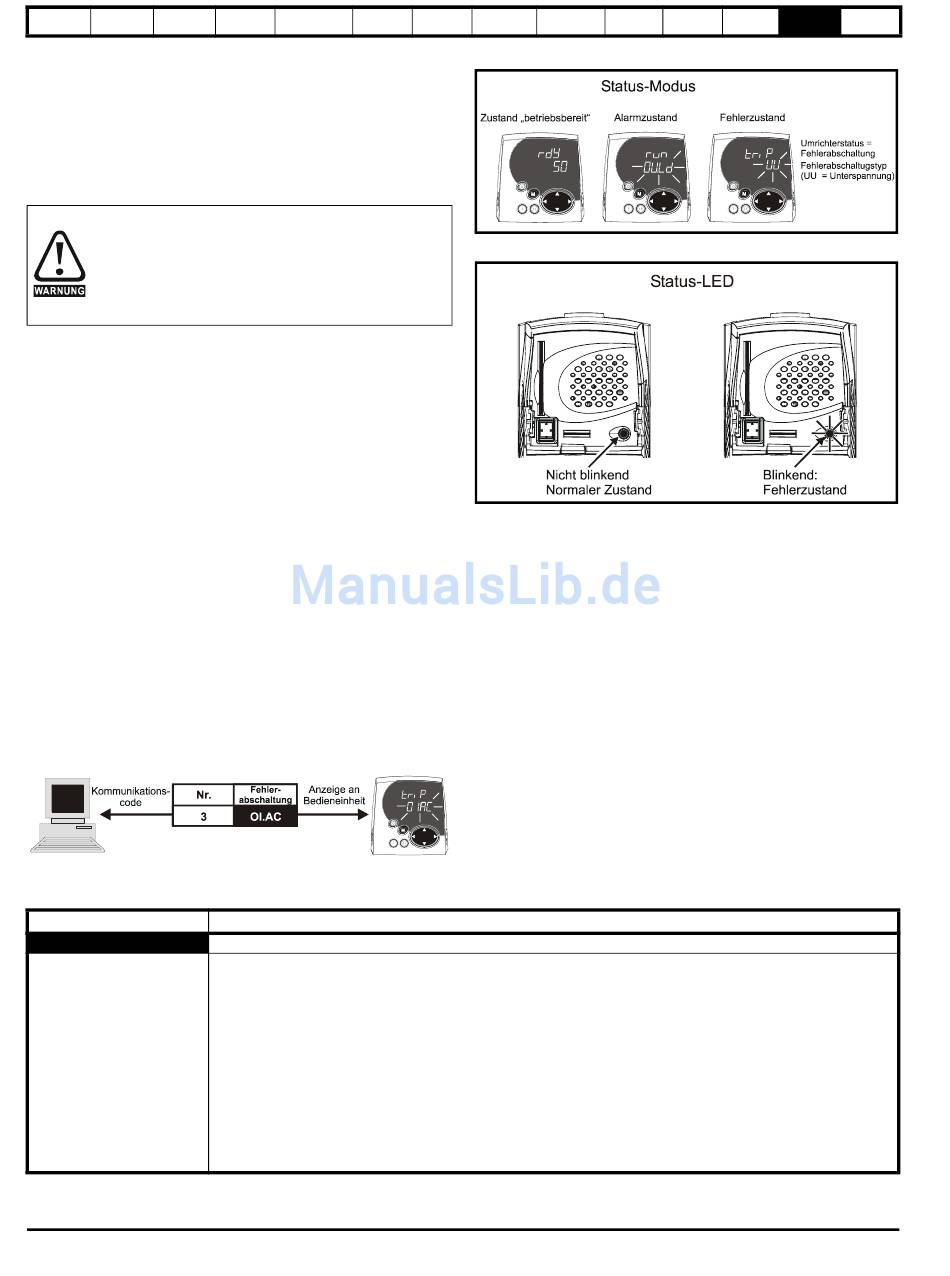

Abbildung 13-1 Betriebszustände der Bedieneinheit
Abbildung 13-2 Lage der Status-LED
Beschreibung und Fehlerbehebung
