4.1.2 Erdungsanschlüsse
Baugröße 1
Bei Unidrive SP-Umrichtern der Baugröße 1 werden die Erdungen für
den Netzanschluss und den Motor durch die Erdungsbolzen
vorgenommen, die sich an jeder Umrichterseite neben den
Netzanschlussklemmen befinden. Siehe Abbildung 4-1 auf Seite 67.
Baugröße 2
Bei Unidrive SP-Umrichtern der Baugröße 2 werden die Erdungen für
den Netzanschluss und den Motor durch die Erdungsbrücke
vorgenommen, die sich an der Unterseite des Umrichters befindet.
Ausführliche Informationen finden Sie in Abbildung 4-7.
Baugröße 3
Bei Unidrive SP-Umrichtern der Baugröße 3 werden die Erdungen für
den Netzanschluss und den Motor durch eine M6-Mutter mit Bolzen
vorgenommen, die sich auf dem aus dem Kühlkörper hervorragenden
Zinken zwischen dem Netzteil und den Motorausgangsklemmen
befindet. Ausführliche Informationen finden Sie in Abbildung 4-8.
Baugrößen 4, 5 und 6
Bei Unidrive SP-Umrichtern der Baugrößen 4, 5 und 6 erfolgen die
Erdungen für den Netzanschluss und den Motor über einen M10-Bolzen,
der sich an der Oberseite (Netzversorgung) und an der Unterseite
(Motor) des Umrichters befindet. Siehe Abbildung 4-9 auf Seite 71.
Die Erdungsanschlüsse für die Netzversorgung und den Motor sind
intern durch einen Kupferleiter miteinander verbunden, der folgende
Kabelquerschnitte besitzt:
2
Baugröße 4: 19,2mm (0,76mm
2
Baugröße 5: 60 mm (0,09 in
2
Baugröße 6: 75 mm (0,12in
Dieser Anschluss reicht aus, um eine Erdung (äquipotenziales
Erdverbindungskabel) für den Motorstromkreis unter folgenden
Bedingungen zu gewährleisten:
Gemäß Standard
Versorgungsphasenleiter besitzen einen
maximalen Kabelquerschnitt von:
IEC 60204-1 und
Baugröße 4: 38,4mm
EN 60204-1
Baugröße 5: 120mm
Baugröße 6: 150 mm
Nennwerte für Überlastschutz maximal:
Baugröße 4: 200 A
NFPA 79
Baugröße 5: 600 A
Baugröße 6: 1.000 A
Wenn die erforderlichen Bedingungen nicht erfüllt sind, muss ein
zusätzlicher Erdungsanschluss vorgesehen werden, um die Erdung des
Motorstromkreises mit der Erdung der Netzversorgung zu verbinden.

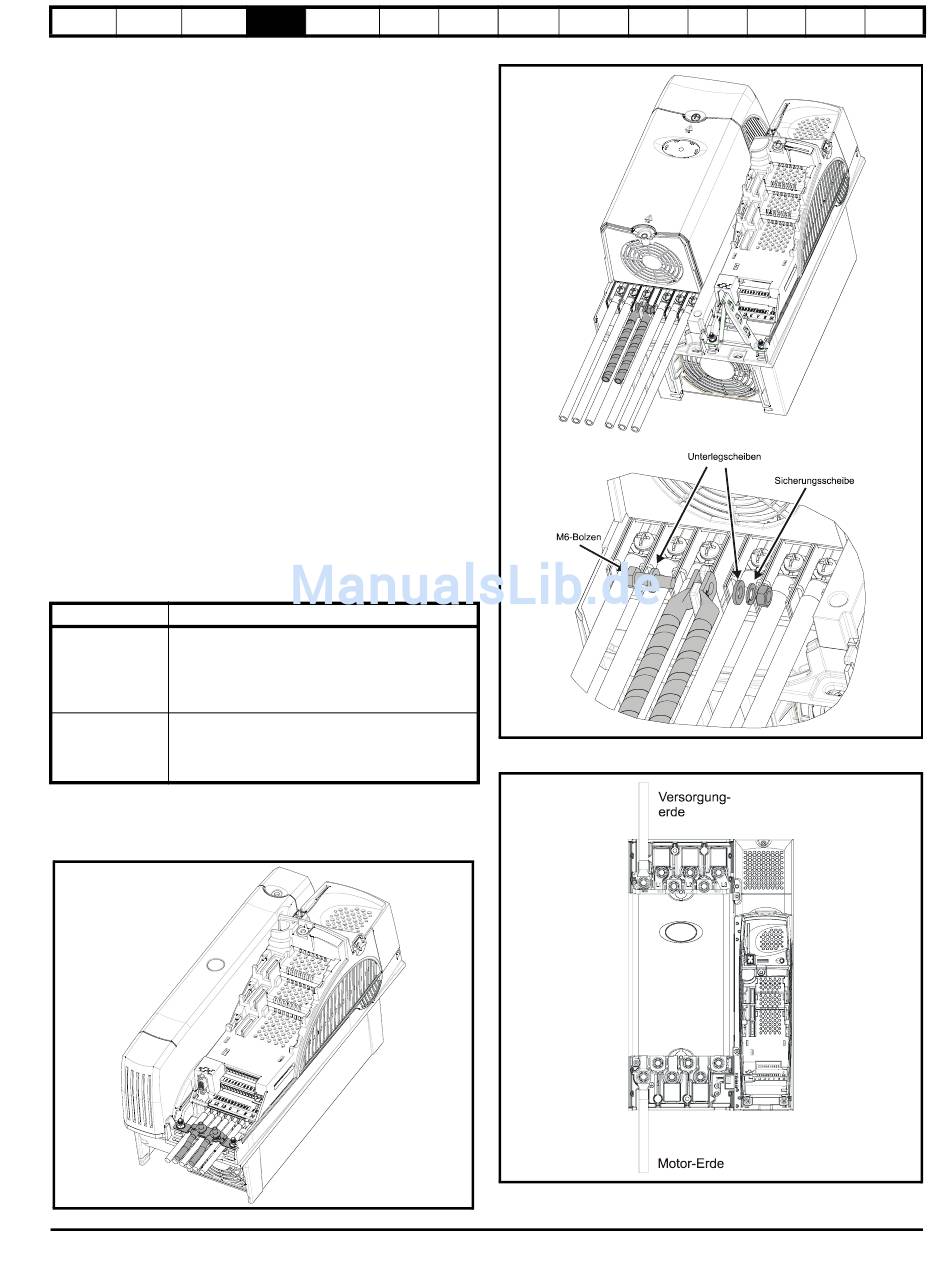

Abbildung 4-7 Erdungsanschlüsse für Unidrive SP (Baugröße 2)
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
2
, oder etwas größer als 6 AWG)
2
, oder etwas größer als 1 AWG)
2
, oder etwas größer als 2/0 AWG)
Bedingungen
2
2
2
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 4-8 Erdungsanschlüsse für Unidrive SP (Baugröße 3)
Abbildung 4-9 Erdungsanschlüsse für Unidrive SP-Umrichter
(Baugrößen 4, 5 und 6)
