zusätzliche Sicherheitsvorkehrungen getroffen werden. Es wird eine der
folgenden Methoden empfohlen:
1. Galvanische Trennung, d.h. der 0V-Kreis darf nicht geerdet werden.
Vermeiden Sie Schleifen in der Verkabelung elektronischer
Baugruppen, d.h. Sie müssen sicherstellen, dass jeder Leitung die
entsprechend 0V-Ader zugeordnet ist.
2. Geschirmtes Kabel mit zusätzlicher Stromversorgungserdung. Die
Kabelschirmung kann an beiden Enden geerdet werden. Zusätzlich
dazu müssen die Erdleiter jedoch an beiden Kabelenden an ein
äquipotenziales Erdverbindungskabel mit einem Kabelquerschnitt
2
von mindestens 10mm oder 10 mal der Fläche der
Signalkabelschirmung bzw. entsprechend den für den
Installationsort jeweils geltenden elektrischen
Sicherheitsbestimmungen angeschlossen werden. Dadurch wird
sichergestellt, dass Fehler- bzw. Spitzenströme hauptsächlich durch
das Erdungskabel und nicht über die Signalkabelschirmung
abgeleitet werden. Wenn am Installationsstandort eine gute Erdung
aller Maschinen- und Gebäudeteile vorhanden ist, sind solche
Sicherheitsmaßnahmen nicht notwendig.
3. Zusätzlicher Überspannungsschutz - bei analogen und digitalen Ein-
und Ausgängen kann parallel zum Eingangsstromkreis ein
Z-Diodennetzwerk oder ein handelsüblicher Überspannungsschutz,
wie in Abbildung 4-39 und Abbildung 4-40 dargestellt, geschaltet
werden.
Falls an einer Digitalschnittstelle Überspannungen auftreten, kann deren
Schutzschaltung (O.Ld1, Fehlerabschaltungscode 26) ausgelöst
werden. Um nach einem solchen Ereignis den Normalbetrieb
wiederherzustellen, kann die Fehlerabschaltung durch Einstellen von
Pr 10.34 auf 5 zurückgesetzt werden.

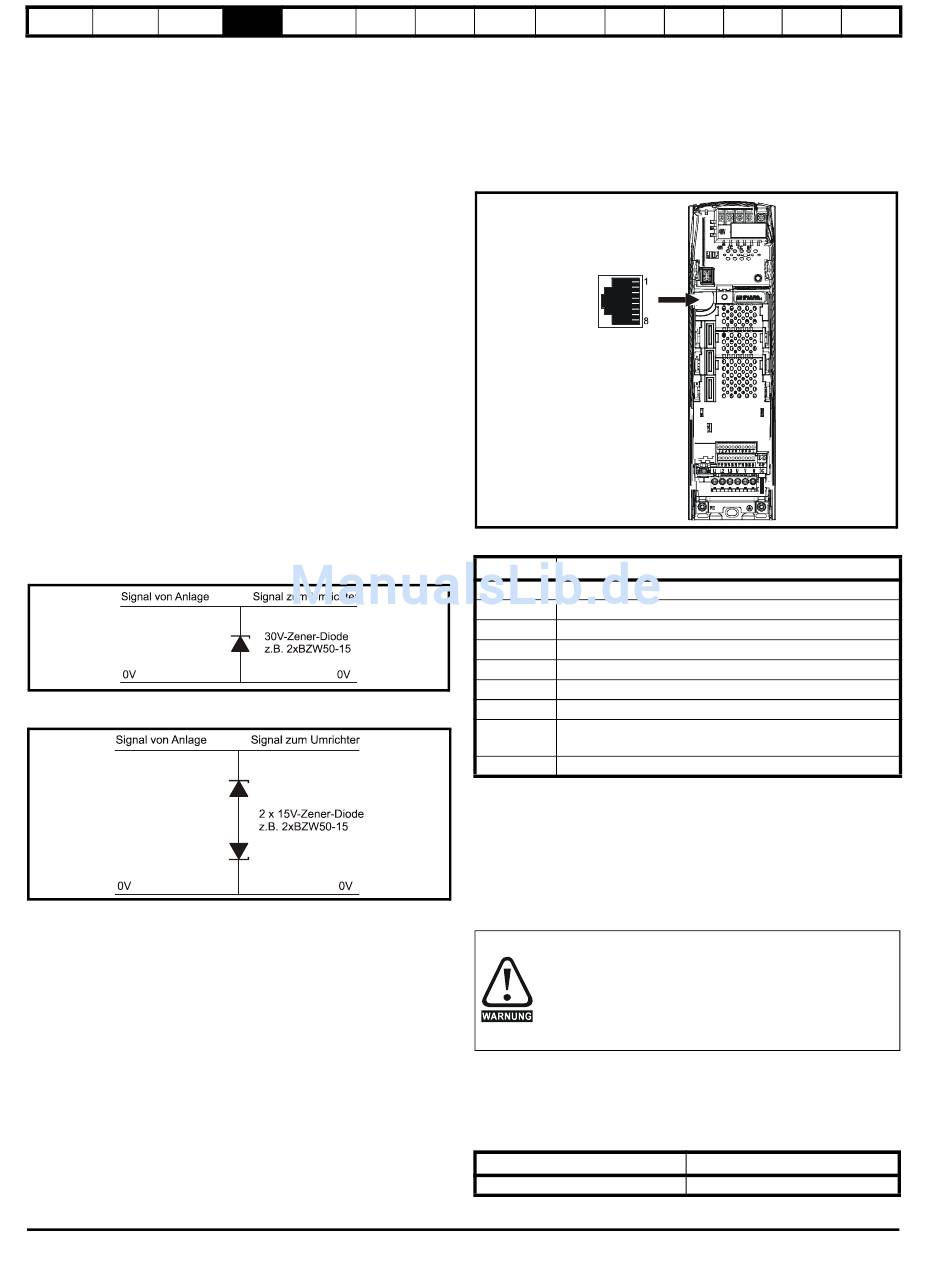

Abbildung 4-39 Unterdrückung von Spannungsspitzen für digitale
und unipolare Ein-/Ausgänge
Abbildung 4-40 Unterdrückung von Spannungsspitzen für
analoge und bipolare Ein-/Ausgänge
Überspannungsschutzmodule sind als schienenmontierbare Module,
beispielsweise von Phoenix Contact erhältlich.
Unipolar TT-UKK5-D/24 DC
Bipolar TT-UKK5-D/24 AC
Diese Module eignen sich nicht für Encoder-Signale oder schnelle
digitale Datennetzwerke, da sich die Diodenkapazitäten negativ auf
Signale auswirken. Bei den meisten Encodern sind Signalstromkreise
vom Motorchassis galvanische isoliert. In diesem Fall sind keine
Vorsichtsmaßnahmen erforderlich. Bei Datennetzwerken müssen Sie
die speziellen Empfehlungen für den jeweiligen Netzwerktyp beachten.
92
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
4.12 Anschlüsse für die serielle
Kommunikation
Der Unidrive SP besitzt standardmäßig einen seriellen
Datenübertragungsanschluss, der eine zweipolige
EIA485-Kommunikation unterstützt. Anschlussdaten für RJ45-Stecker
finden Sie in Tabelle 4-16.
Abbildung 4-41 Lage der seriellen RJ45-Anschlussbuchse
Tabelle 4-16 Anschlussdaten für RJ45-Stecker
Stift
1 120Ω Abschlusswiderstand
2 RX TX
3 0V isoliert
4 +24V (100 mA)
5 0V isoliert
6 TX Enable
7 RX\ TX\
RX\ TX\ (falls Abschlusswidertände erforderlich sind,
8
mit Stift 1 verbinden)
Mantel 0V isoliert
Die Schnittstelle liefert 2 Unitloads an das Kommunikationsnetzwerk.
Die Mindestanzahl an Anschlüssen beträgt beträgt 2, 3, 7 und
Schirmung. Ein geschirmtes Kabel ist jederzeit zu verwenden.
4.12.1

Isolierung der seriellen Schnittstelle

Die serielle Schnittstelle des Unidrive SP ist doppelt isoliert und erfüllt
die im Standard EN50178 festgelegten Bestimmungen für
SELV-klassifizierte Systeme.
Um die Bestimmungen für SELV-klassifizierte Systeme im
Standard IEC60950 (IT-Systeme) einzuhalten, ist es wichtig,
dass der Steuercomputer geerdet ist. Bei Verwendung von
Laptop-Computern oder ähnlichen Geräten, die nicht
geerdet werden können, muss in der
Kommunikationsverkabelung eine entsprechende
Stromtrennungseinrichtung zwischengeschaltet werden.
Für den Anschluss des Unidrive SP an IT-Systeme (wie z.B.
Laptop-Computer) steht ein eigenes serielles Kommunikationskabel zu
Verfügung, das beim Lieferanten des Umrichters erhältlich ist. Im
Folgenden finden Sie weitere Einzelheiten:

Tabelle 4-17 Informationen zum seriellen Kommunikationskabel

Artikelnummer
4500-0087
Onboard- Erweiterte Technische
SPS Parameter Daten diagnose
Funktion
Beschreibung
Kabel für serielle Komm
