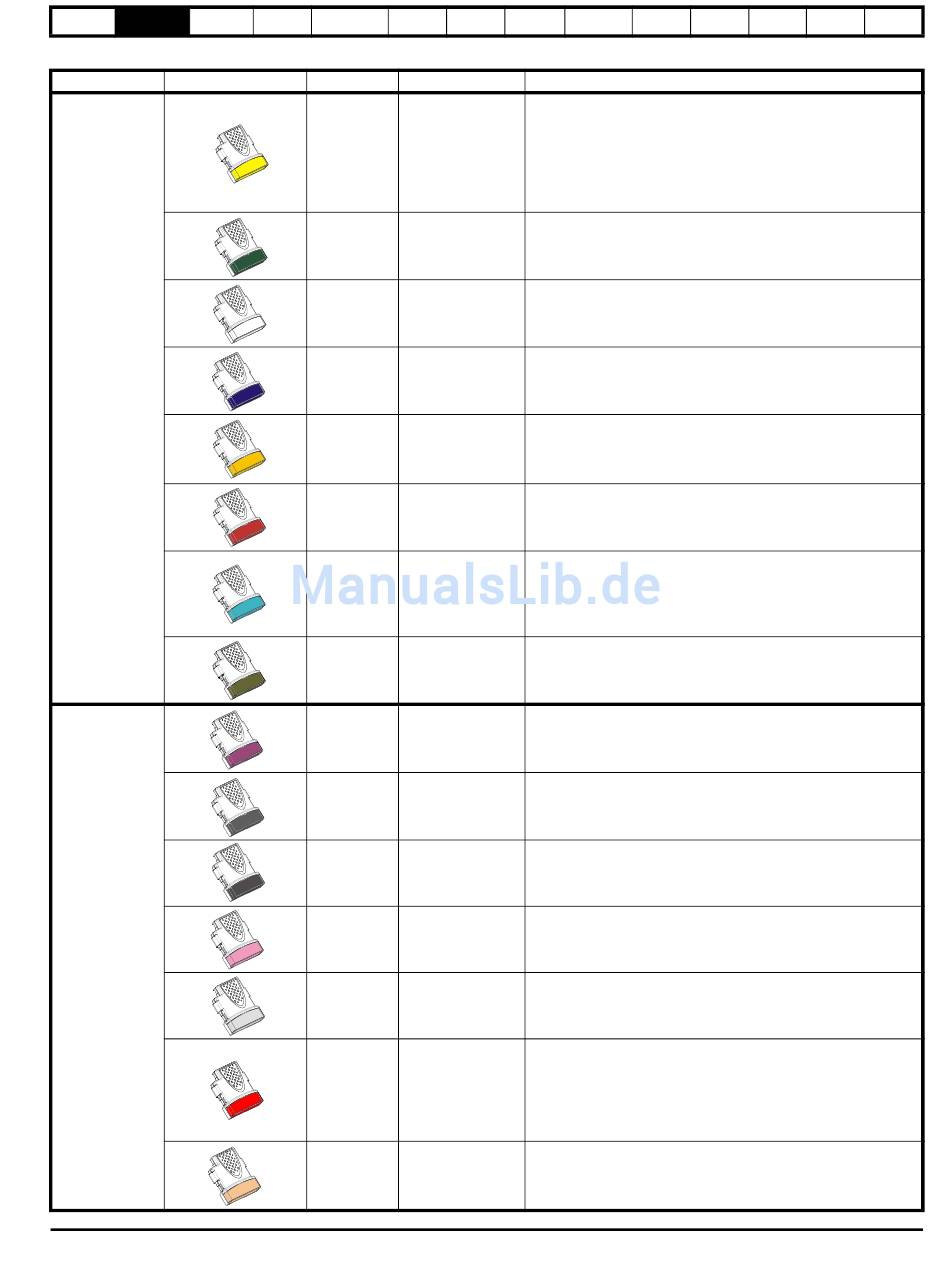

Tabelle 2-8 Kennzeichnung der Solutions Module
Typ Solutions-Modul
Automatisierung
Feldbus
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Farbe
gelb SM-I/O Plus
SM-Applications-
dunkelgrün
Modul
SM-Applications
weiß
Lite
dunkelblau SM-EZMotion
dunkelgelb SM-I/O Lite
dunkelrot SM-I/O Timer
türkis SM-PELV
oliv SM-I/O 120V
violett SM-PROFIBUS-DP
mittelgrau SM-DeviceNet
dunkelgrau SM-INTERBUS
rosa SM-CAN
hellgrau SM-CANopen
rot SM-SERCOS
beige SM-Ethernet
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Name
E/A-Erweiterung
Erhöht die E/A-Leistung durch Hinzufügen der folgenden
E/A-Funktionen zu den vorhandenen E/A-Funktionen.
• Digitale Eingänge x 3
• Digital-E/Ax 3
• Analoge Spannungseingänge x 2
Applications-Prozessor (mit CTNet)
22. Prozessor für vordefinierte bzw. kundenspezifische Software
mit CTNet-Unterstützung
Applications-Prozessor
2Koprozessor für vordefinierte bzw. kundenspezifische Software
Bewegungsregler
1
1 / -Achsen-Motion Controller mit Prozessor für vordefinierte bzw.
2
kundenspezifische, anwendungsspezifische Software.
Zusätzlicher E/A
1 x Analogeingang (± 10V Bipolar- oder Stromschleifenmodus)
1 x Analogausgang (0-10V oder Stromschleifenmodus)
3 x Digitaleingang und 1 x Relais
Zusätzlicher E/A mit Echtzeituhr
Wie SM-I/O Lite, jedoch mit einer zusätzlichen Echtzeituhr zur
Planung der Umrichterfreigabe
Isolierter E/A gemäß NAMUR NE37-Spezifikation
Für Anwendungen der chemischen Industrie
1 x Analogeingang (Stromschleifenmodi)
2 x Analogausgänge (Stromschleifenmodi)
4 x Digitalein-/ausgänge, 1 x Digitaleingang, 2 x Relaisausgänge
Zusätzlicher E/A entsprechend IEC 1131-2 120V AC
6 Digitaleingänge und 2 Relaisausgänge, ausgelegt für 120V
AC-Betrieb
Profibus-Option
PROFIBUS DP-Adapter zur Kommunikation mit dem Unidrive SP.
DeviceNet-Option
Devicenet-Adapter zur Kommunikation mit dem Unidrive SP
Interbus-Option
Interbus-Adapter zur Kommunikation mit dem Unidrive SP
CAN-Option
CAN-Adapter zur Kommunikation mit dem Unidrive SP
CANopen-Option
CANopen-Adapter zur Kommunikation mit dem Unidrive SP
SERCOS-Option
Klasse B-konform. Drehmoment-, Geschwindigkeits- und
Lageregelungsmodi unterstützt mit Datenraten (Bit/s): 2MB, 4MB,
8MB und 16MB.
Min. 250µs Netzwerkzykluszeit. Zwei digitale
Hochgeschwindigkeits-Sonden-Eingänge 1µs zur Lage-Erfassung
Ethernet-Option
10 base-T / 100 base-T; Unterstützt Webseiten, SMTP-Mail und
mehrere Protokolle: DHCP IP-Adressierung; standardmäßiger
RJ45-Anschluss
Onboard- Erweiterte Technische Fehler-
SPS Parameter Daten diagnose
Weitere Angaben
• Analoger
Spannungsausgang x 1
• Relais x 2
