Pr 5.27 Schlupfkompensation

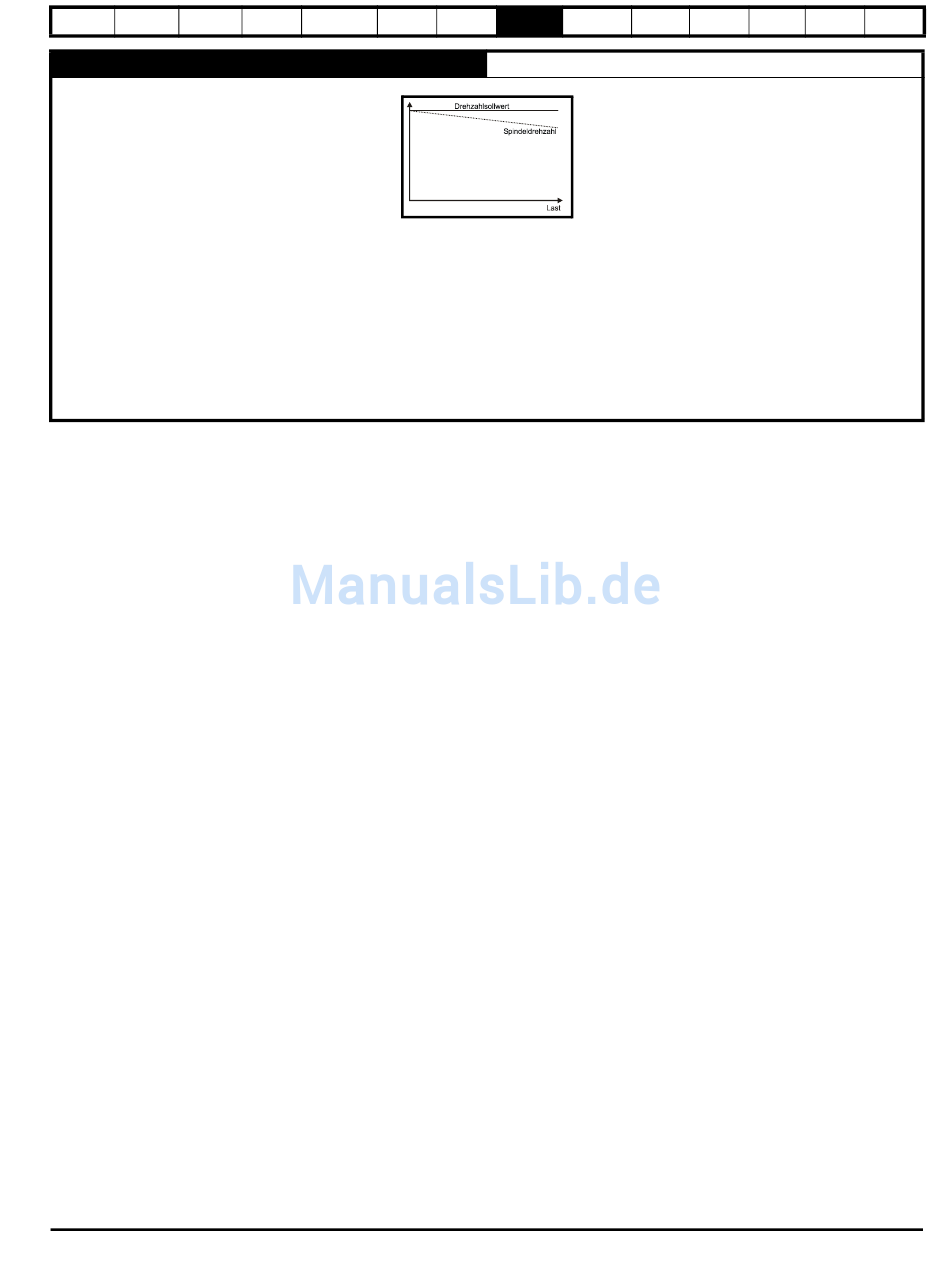

Wenn ein Motor im Open Loop-Modus unter Last läuft, fällt die Drehzahl proportional zur angelegten Last wie folgt ab:
Zum Verhindern des oben dargestellten Drehzahlabfalls muss die Schlupfkompensation freigegeben werden.
Pr 5.27 muss zur Aktivierung der Schlupfkompensation auf 1 gesetzt werden (dies ist die Standardeinstellung). Weiterhin muss die
Motornenndrehzahl in Pr 0.45 (Pr 5.08) eingegeben werden. Die Motornenndrehzahl sollte auf den Wert gesetzt werden, der sich aus der
Synchrondrehzahl des Motors minus der Schlupfdrehzahl ergibt. Dieser Wert wird normalerweise auf dem Motortypenschild ausgewisen, d.h. für
einen gebräuchlichen 18.5kW/50Hz-Vierpolmotor beträgt die Motornenndrehzahl ca. 1465 min
-1
ist 1500 min . Somit ergibt sich eine Schlupfdrehzahl von 35 min
Wenn in 0.45 die Synchrondrehzahl eingegeben wird, wird die Schlupfkompensation deaktiviert. Falls der in 0.45 eingegebene Wert zu klein ist,
läuft der Motor mit einer schnelleren als der gewünschten Sollfrequenz.
Die Synchrondrehzahlen für 50Hz-Motoren mit verschiedenen Polzahlen sind wie folgt:
-1
2 Pole = 3000 min , 4 Pole = 1500 min
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
-1
, 6 Pole =1000 min
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
-1
-1
.
-1 -1
, 8 Pole = 750 min
Onboard- Erweiterte Technische
SPS Parameter Daten
. Die Synchrondrehzahl eines 50Hz-Vierpolmotors
