Bedienung und Softwarestruktur

In diesem Kapitel werden Benutzerschnittstellen, Menüstruktur und Sicherheitsebenen des Umrichters aufgeführt.
5.1

Das Display

Für den Unidrive SP sind zwei Bedieneinheiten erhältlich. Das SM-Keypad besitzt ein LED-Display und das SM-Keypad Plus ein LCD-Display.
Beide Bedieneinheiten können am Umrichter angebracht werden. Das SM-Keypad Plus kann außerdem separat an einer Gehäusetür montiert
werden.
5.1.1

SM-Bedieneinheit (LED)

Das Display besteht aus zwei horizontalen Zeilen von LED-Displays mit
jeweils 7 Segmenten.
Im oberen Display werden Umrichterstatus sowie die aktuelle Menü- und
Parameternummer angezeigt.
Im unteren Display werden Parameterwerte oder
Fehlerabschaltungsarten angezeigt.

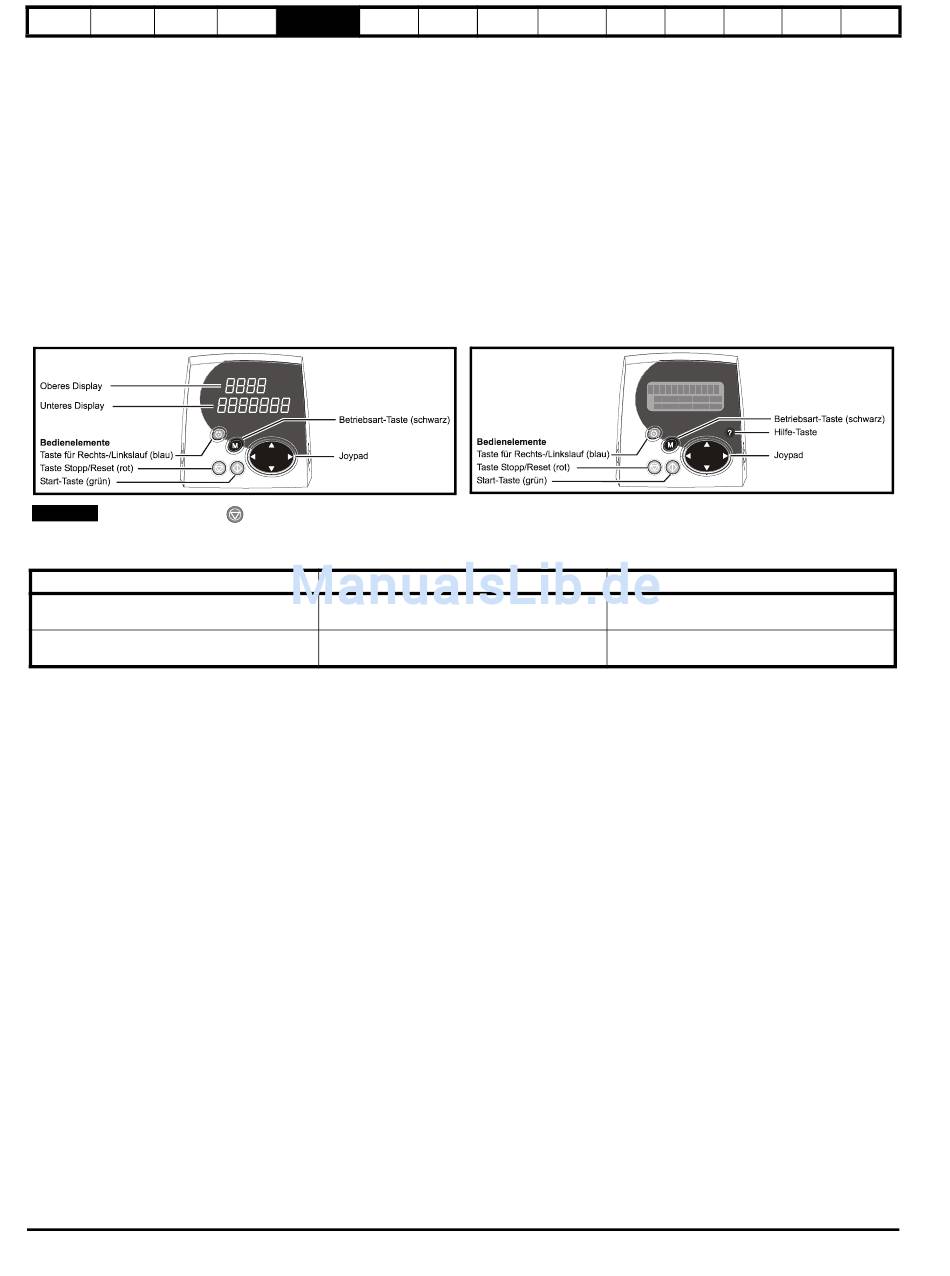

Abbildung 5-1 SM-Bedieneinheit
HINWEIS Die rote Stopp-Taste
Sowohl die SM-Bedieneinheit als auch die SM-Bedieneinheit Plus kann anzeigen, wann ein SMARTCARD-Zugriff stattfindet oder wann der zweite
Motorparametersatz aktiv ist (Menü 21). Diese werden auf den Displays wie folgt angezeigt.
Stattfindender SMARTCARD-Zugriff
Zweiter Motorparametersatz aktiv
5.2

Bedienung der Bedieneinheit

5.2.1 Bedienelemente
Die Bedieneinheit umfasst:
1. Joypad: dient zum Navigieren innerhalb der Parameterstruktur und zum Ändern von Parameterwerten.
2. Modus-Taste - dient zum Wechseln zwischen den Displaymodi (Parameteranzeige, Parametereingabe, Status).
3. Drei Steuertasten - dienen zum Steuern des Umrichters, wenn der Modus „Sollwert über die Bedieneinheit" ausgewählt ist.
4. Hilfe-Taste (nur SM-Keypad Plus) - Anzeige von Text, mit dem der ausgewählte Parameter kurz beschrieben wird.
Mit der Hilfe-Taste kann der Anwender zwischen anderen Displaymodi und dem Parameterhilfemodus wechseln. Mit Hilfe der Funktionen Auf und
Ab auf dem Joypad kann ein Bildlauf des Hilfetextes durchgeführt werden, so dass der gesamte Text angezeigt werden kann. Die Funktionen
Rechts und Links auf dem Joypad sind deaktiviert, wenn der Hilfetext angezeigt wird.
In den Displaybeispielen in diesem Abschnitt wird das aus 7 Segmenten bestehende LED-Display des SM-Keypad gezeigt. Die Beispiele gelten
ebenso für das SM-Keypad Plus, außer dass die in der unteren Zeile des SM-Keypad angezeigten Informationen beim SM-Keypad Plus auf der
rechten Seite der oberen Zeile angezeigt werden.
104
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
dient auch zum Zurücksetzen des Umrichters (RESET im Fehlerfall).
Der Dezimalpunkt hinter der vierten Ziffer im
oberen Display blinkt.
Der Dezimalpunkt hinter der dritten Ziffer im
oberen Display blinkt.
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
5.1.2

SM-Bedieneinheit Plus (LCD)

Das Display besteht aus drei Textzeilen.
In der oberen Zeile werden auf der linken Seite der Umrichterstatus oder
die aktuelle Menü- und Parameternummer angezeigt und auf der rechten
Seite der Parameterwert oder der spezifische Fehlerabschaltungstyp.
In den beiden unteren Zeilen wird der Parametername oder der Hilfetext
angezeigt.
Abbildung 5-2 SM-Bedieneinheit Plus
SM-Bedieneinheit
Onboard- Erweiterte Technische
SPS Parameter Daten
SM-Bedieneinheit Plus
Das Symbol „CC" erscheint in der unteren
linken Ecke des Displays
Das Symbol „Mot2" erscheint in der unteren
linken Ecke des Displays
