HINWEIS
Bei der Auslegung eines IP54-Schaltschrankes (NEMA 12)
(Abbildung 3-44) muss die Wärmeabgabe an der Vorderseite des
Umrichters berücksichtigt werden.
Tabelle 3-3 Verlustleistung an der Umrichtervorderseite bei
Durchsteckmontage
Baugröße
1
2
3
4
5
6

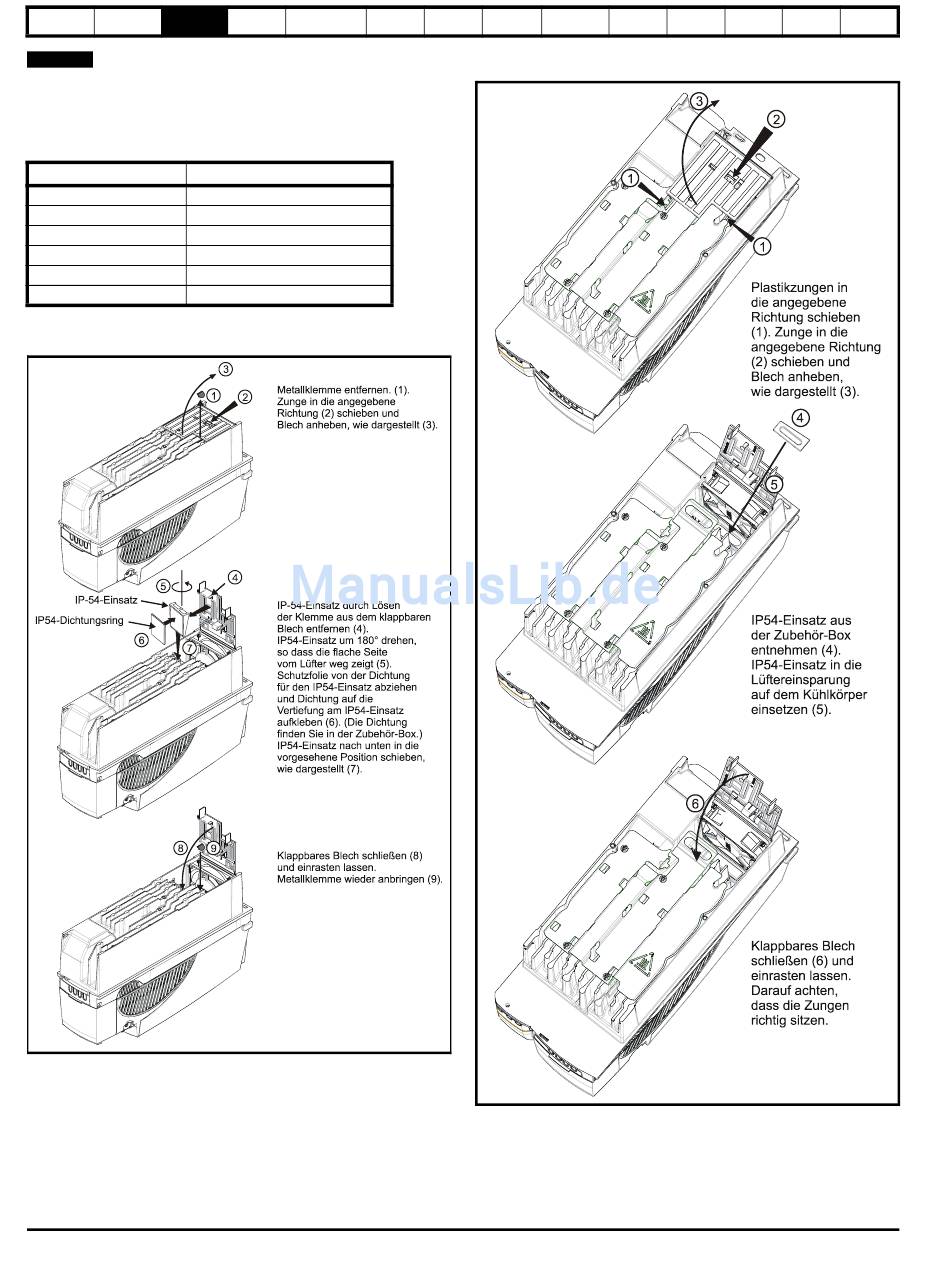

Abbildung 3-45 Einbau der IP54-Abdeckung für Umrichter der
Baugröße 1
Zum Entfernen der IP54-Abdeckung müssen Sie die Schritte (1), (2) und
(3) wiederholen, die Schritte (7), (6), (5) und (4) in umgekehrter
Reihenfolge ausführen sowie die Schritte (8) und (9) wiederholen.
54
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Verlustleistung
≤50W
≤75W
≤100W
≤204W
≤347W
≤480W
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Abbildung 3-46 Einbau der IP54-Abdeckung für Umrichter der
Baugröße 2
Zum Entfernen der IP54-Abdeckung müssen Sie die Schritte (1), (2) und
(3) wiederholen, die Schritte (5) und (4) in umgekehrter Reihenfolge
ausführen und Schritt (6) wiederholen.
