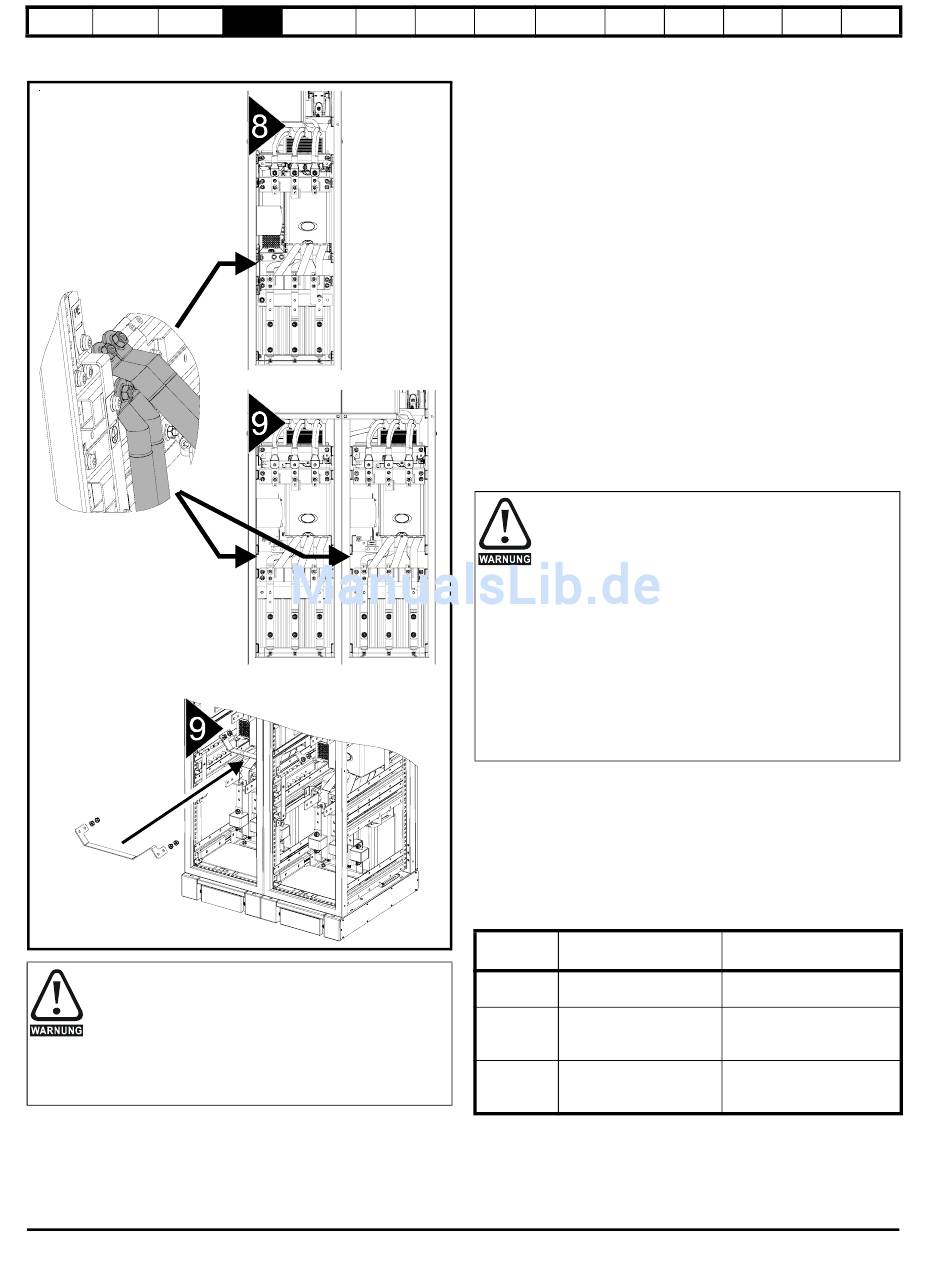

Abbildung 4-10 Erdungsanschlüsse für Unidrive SP-Umrichter
(Baugrößen 8 und 9) im frei stehenden Schaltschrank
Die Erdschleifenimpedanz muss mit den Anforderungen der
örtlichen Sicherheitsvorschriften übereinstimmen.
Der Umrichter muss so geerdet werden, dass ein eventuell
auftretender Fehlerstrom so lange abgeleitet wird, bis eine
Schutzeinrichtung (Sicherung usw.) die Netzspannung
abschaltet.
Die Erdungsanschlüsse müssen in angemessenen
Intervallen kontrolliert und geprüft werden.
72
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
4.2 Anforderung für den Netzanschluss
Spannung:
SPX20X 200V bis 240V ±10 %
SPX40X 380V bis 480V ±10 %
SPX50X 500V bis 575V ±10 %
SPX60X 500V bis 690V ±10 %
Phasenanzahl: 3
Maximale Netzunsymmetrie: 2 % Gegendrehfeld (entspricht einer
Unsymmetrie von 3 % zwischen Phasen).
Frequenzbereich: 48 bis 65 Hz
Nur für die UL-Konformität muss der maximale zulässige
Netzfehlerstrom auf 100 kA begrenzt werden
4.2.1 Netzformen
Umrichter für Netzspanungen von bis zu 575 V können mit allen
Netzformen, d.h. TN-S, TN-C-S, TT, IT, mit Erdung auf jedem Potenzial,
d.h. auf der neutralen, Mitten- oder Eckphase („Dreieckserdung")
verwendet werden.
Geerdete Dreiecksnetze >575 V sind nicht zulässig.
Das bedeutet, dass diese permanent an das Netz in Gebäuden
angeschlossen werden können. Bei Außeninstallationen müssen zur
Reduzierung von Kategorie IV auf Kategorie III zusätzliche
Überspannungsschutzmaßnahmen (Unterdrückung von
Einschwingspannungsstößen) vorgesehen werden.
Betrieb mit nicht geerdeten IT-Netzen:
Besondere Aufmerksamkeit ist geboten bei Verwendung von
internen oder externen EMV-Filtern in Verbindung mit nicht
geerdeten Netzen, da im Falle eines a Erdschlusses im
Motorstromkreis der Umrichter keine Fehlerabschaltung
mehr produziert und das Filter überbeansprucht werden
könnte. In diesem Fall darf entweder das Filter nicht
verwendet werden (es muss ausgebaut werden) oder es ist
ein zusätzlicher separater Motor-Erdschlussschutz
vorzusehen. Siehe Tabelle 4-1.
Anweisungen zum Ausbau finden Sie in Abbildung 4-24
Ausbau des internen EMV-Filters (Baugrößen 1 bis 3) und
Abbildung 4-25 Ausbau des internen EMV-Filters
(Baugrößen 4 bis 6) auf Seite 85.
Einzelheiten zum Erdschlussschutz können Sie beim
Lieferanten des Umrichters erfragen.
Ein Erdschluss in der Netzversorgung hat keinerlei Auswirkungen. Wenn
der Motor mit einem Erdschluss im eigenen Stromkreis weiter laufen
muss, dann ist ein Eingangstrenntransformator vorzusehen, und wenn
ein EMV-Filter erforderlich ist, muss sich dieses im Primärkreis befinden.
Bei nicht geerdeten Netzen mit mehr als einer Quelle - beispielsweise
auf Schiffen - können ungewöhnliche Gefahren auftreten. Weitere
Einzelheiten können Sie beim Lieferanten des Umrichters erfragen.
Tabelle 4-1 Verhalten des Umrichters im Falle eines Erdschlusses
im Motorkreis bei einem IT-Netz
Umrichter-
Nur internes Filter
größe
Umrichter schaltet
1 & 2
fehlerbedingt ab
Fehlerabschaltung darf
3 nicht auftreten - Vorsichts-
maßnahmen erforderlich
Fehlerabschaltung darf
4 bis 6 nicht auftreten - Vorsichts-
maßnahmen erforderlich
Onboard- Erweiterte Technische
SPS Parameter Daten diagnose
Externes Filter
(mit internem)
Umrichter schaltet
fehlerbedingt ab
Umrichter schaltet
fehlerbedingt ab
Fehlerabschaltung darf nicht
auftreten - Vorsichts-
maßnahmen erforderlich
Betriebsanleitung Unidrive SP
