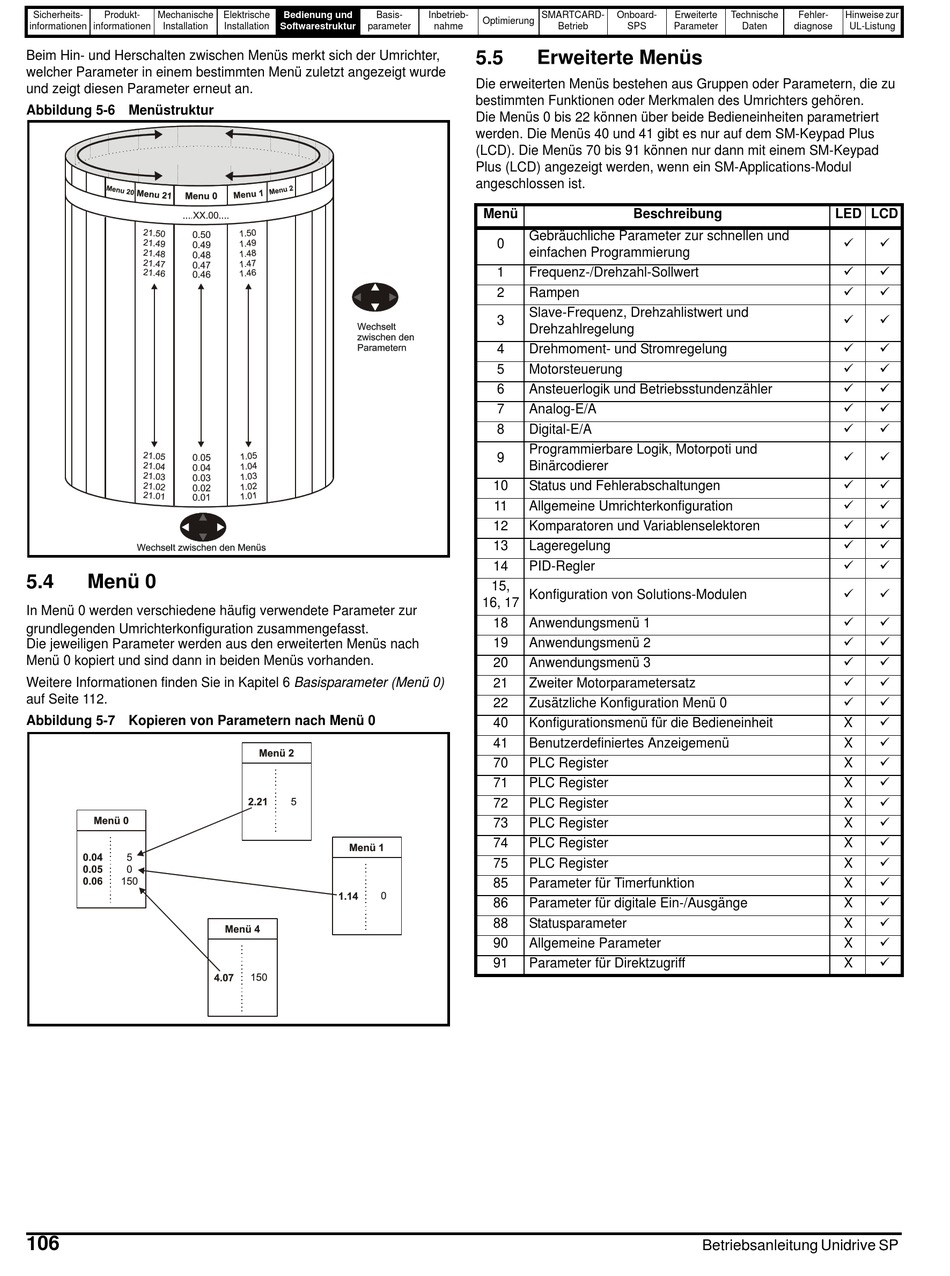

Beim Hin- und Herschalten zwischen Menüs merkt sich der Umrichter,
welcher Parameter in einem bestimmten Menü zuletzt angezeigt wurde
und zeigt diesen Parameter erneut an.
Abbildung 5-6 Menüstruktur
5.4 Menü 0
In Menü 0 werden verschiedene häufig verwendete Parameter zur
grundlegenden Umrichterkonfiguration zusammengefasst.
Die jeweiligen Parameter werden aus den erweiterten Menüs nach
Menü 0 kopiert und sind dann in beiden Menüs vorhanden.
Weitere Informationen finden Sie in Kapitel 6 Basisparameter (Menü 0)
auf Seite 112.
Abbildung 5-7 Kopieren von Parametern nach Menü 0
106
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
5.5 Erweiterte Menüs
Die erweiterten Menüs bestehen aus Gruppen oder Parametern, die zu
bestimmten Funktionen oder Merkmalen des Umrichters gehören.
Die Menüs 0 bis 22 können über beide Bedieneinheiten parametriert
werden. Die Menüs 40 und 41 gibt es nur auf dem SM-Keypad Plus
(LCD). Die Menüs 70 bis 91 können nur dann mit einem SM-Keypad
Plus (LCD) angezeigt werden, wenn ein SM-Applications-Modul
angeschlossen ist.
Menü
Gebräuchliche Parameter zur schnellen und
0
einfachen Programmierung
1 Frequenz-/Drehzahl-Sollwert
2 Rampen
Slave-Frequenz, Drehzahlistwert und
3
Drehzahlregelung
4 Drehmoment- und Stromregelung
5 Motorsteuerung
6 Ansteuerlogik und Betriebsstundenzähler
7 Analog-E/A
8 Digital-E/A
Programmierbare Logik, Motorpoti und
9
Binärcodierer
10 Status und Fehlerabschaltungen
11 Allgemeine Umrichterkonfiguration
12 Komparatoren und Variablenselektoren
13 Lageregelung
14 PID-Regler
15,
Konfiguration von Solutions-Modulen
16, 17
18 Anwendungsmenü 1
19 Anwendungsmenü 2
20 Anwendungsmenü 3
21 Zweiter Motorparametersatz
22 Zusätzliche Konfiguration Menü 0
40 Konfigurationsmenü für die Bedieneinheit
41 Benutzerdefiniertes Anzeigemenü
70 PLC Register
71 PLC Register
72 PLC Register
73 PLC Register
74 PLC Register
75 PLC Register
85 Parameter für Timerfunktion
86 Parameter für digitale Ein-/Ausgänge
88 Statusparameter
90 Allgemeine Parameter
91 Parameter für Direktzugriff
Onboard- Erweiterte Technische
SPS Parameter Daten diagnose
Beschreibung
Betriebsanleitung Unidrive SP
Fehler- Hinweise zur
UL-Listung
LED LCD
X
X
X
X
X
X
X
X
X
X
X
X
X
