Der Unidrive SP (Baugröße 3) ist mit vier Anschlussklemmen-
abdeckungen ausgerüstet: Anschlussklemmenabdeckungen für
Steuerung, Zwischenkreis- und Bremsschopperanschluss sowie
Niederspannungsanschluss (DC und AC).
Der Unidrive SP (Baugrößen 4, 5 und 6) ist mit drei
Anschlussklemmenabdeckungen ausgerüstet: Abdeckungen der
Anschlussklemmen für Steuerung, Eingang und Ausgang.

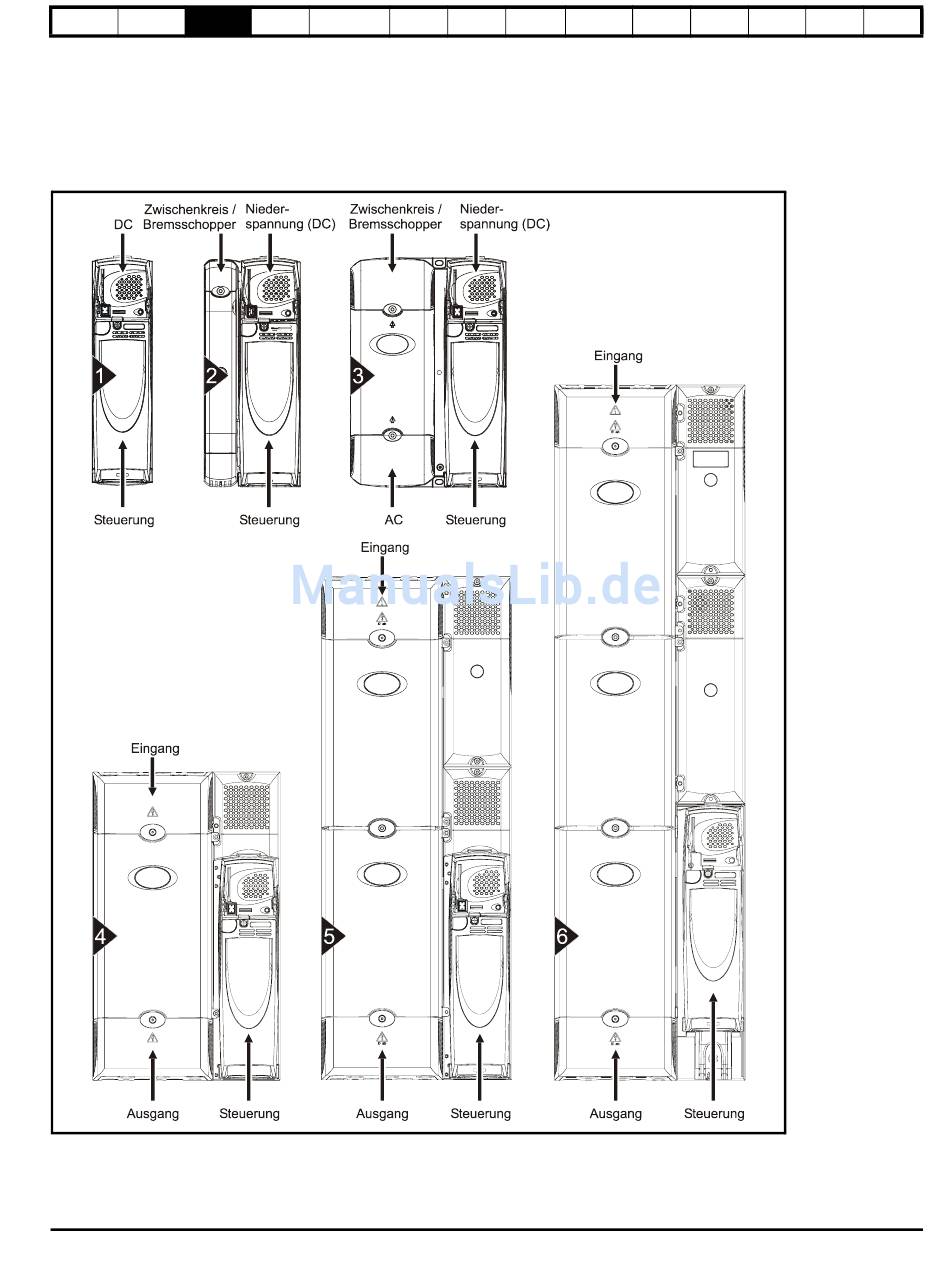

Abbildung 3-3 Lage und Kennzeichnung der Anschlussklemmenabdeckungen
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Bei Umrichtern in Durchsteckmontage muss die Abdeckung unten
(bei Umrichtern der Baugröße 3 unten rechts und links) entfernt werden,
damit der Zugang zu den Montagebohrungen möglich ist. Nach dem
Einbau des Umrichters kann die Anschlussklemmenabdeckung wieder
aufgesetzt werden.
