Störempfindliche Signalbaugruppen dürfen nicht innerhalb eines
Bereiches von 300 mm (12 Zoll) um das Netzteil herum installiert werden.

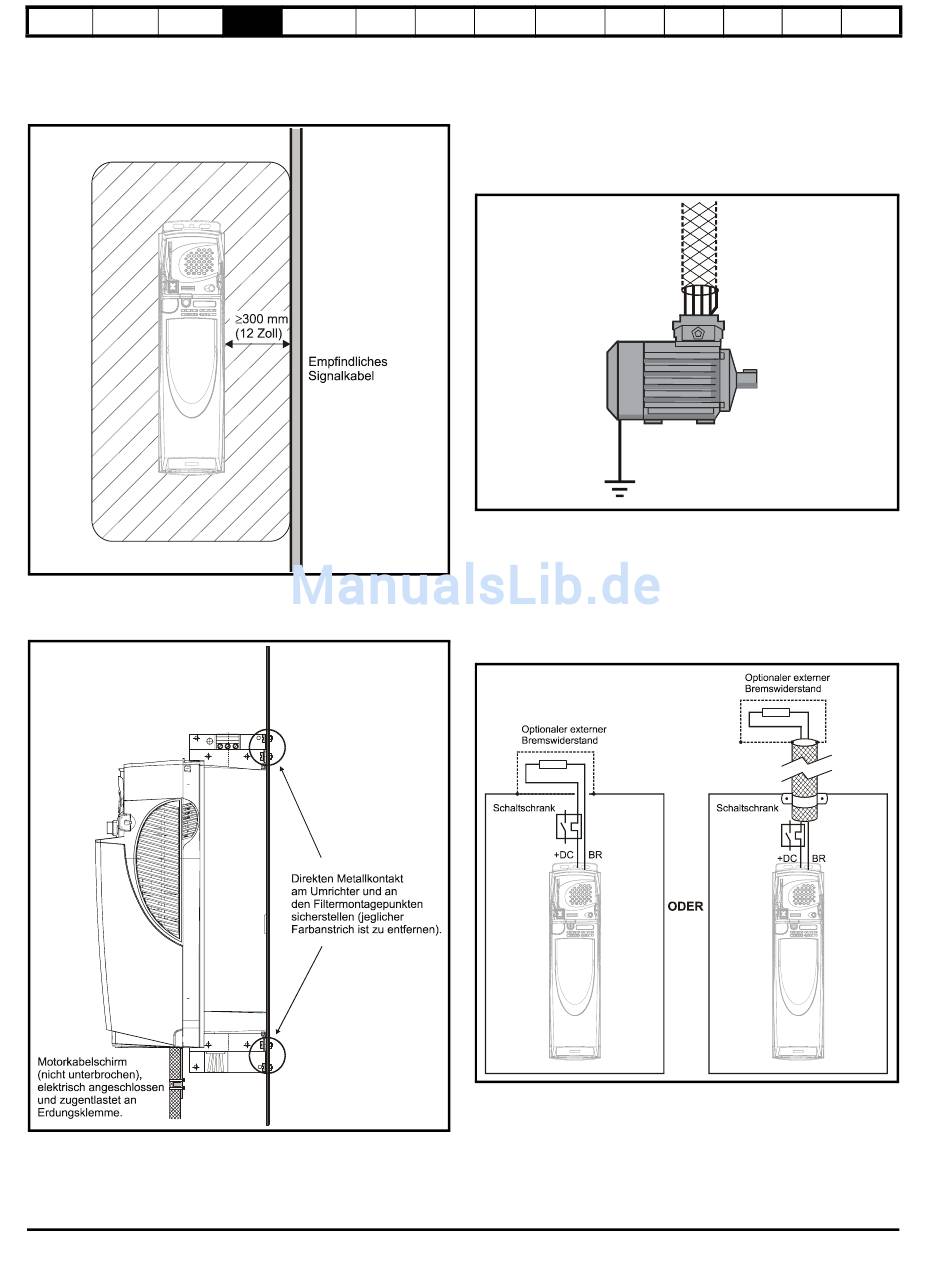

Abbildung 4-32 Mindestabstände für störempfindliche
Signalbaugruppen
Stellen Sie sicher, dass eine gute EMV-Erdung gewährleistet ist.
Abbildung 4-33 Erdung des Umrichters, der
Motorkabelschirmung und des Filters
Schließen Sie die Schirmung des Motorkabels mit Hilfe einer
Verkabelung, die so kurz wie möglich ist und eine Länge von 50 mm
(2 Zoll) nicht überschreitet, an den Erdungsanschluss des
90
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Motorgehäuses an. Es wird ein vollständiger 360°-Schirmungsabschluss
zum Klemmenkasten des Motors empfohlen.
Für EMV-Zwecke spielt es keine Rolle, ob das Motorkabel eine interne
(Sicherheits-) Erdader enthält oder ein separater externer Erdleiter
vorhanden ist oder die Erdung alleine durch die Abschirmung erfolgt.
Eine interne Erdader führt hohe Störströme und muss deshalb so nahe
wie möglich am Schirmabschluss abgeschlossen werden.
Abbildung 4-34 Erdung der Motorkabelschirmung
Optionale Bremswiderstände können mit nicht geschirmten
Verkabelungen angeschlossen werden, sofern diese Verdrahtungen
nicht außerhalb des Gehäuses entlang geführt sind.
Der Mindestabstand von der Signalverkabelung und der Verbindung
vom Netzteil zum externen EMV-Filter muss 300 mm (12 Zoll) betragen.
Andernfalls muss die Verkabelung geschirmt werden.
Abbildung 4-35 Schirmung des optionalen externen
Bremswiderstandes
