EPA Unidrive SP Betriebsanleitung Seite 103

Sicherheits- Produkt- Mechanische
informationen informationen Installation
Reglerfreigabe (SD) ein Relais und ein einzelner Sicherheitsschütz zu
verwenden, um das Betreiben des Motors nach Auftreten im Fehlerfall
zu verhindern. Dies wird in Abbildung 4-50 veranschaulicht.
N
HINWEIS
Das Hilfsrelais K2 muss sich im selben Gehäuse und möglichst nah am
Umrichter befinden. Die Relaisspule muss so nah wie möglich am
Eingang Reglerfreigabe (SD) des Umrichters angeschlossen sein.

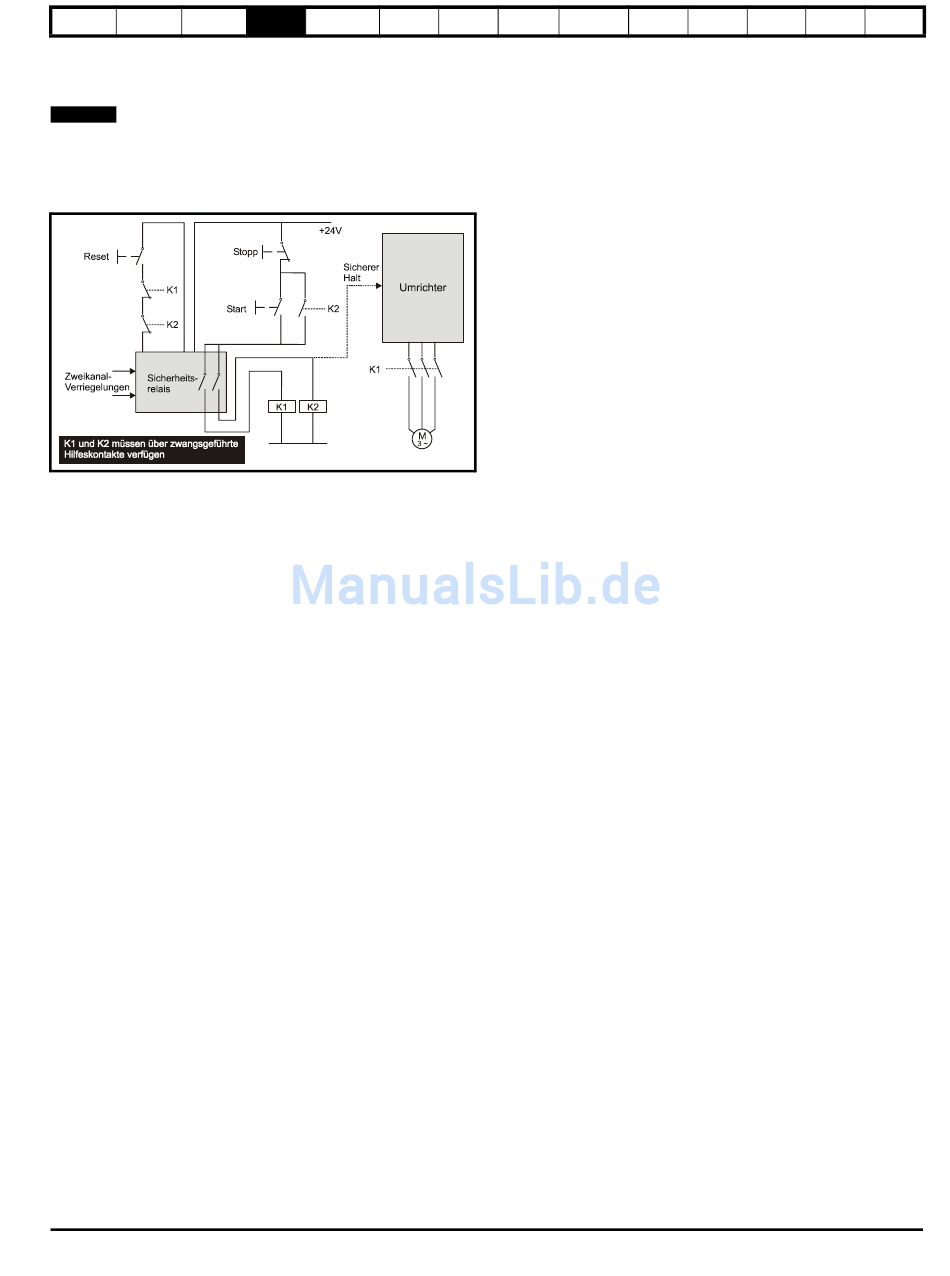

Abbildung 4-50 Einsatz von Motorschützen und Relais zum
Vermeiden der geschützten Verkabelung
Einzelheiten zu weiteren Anwendungen finden Sie im Unidrive SP
Advanced User Guide.
Betriebsanleitung Unidrive SP
Ausgabenummer: 11
Elektrische Bedienung und Basis-
Installation Softwarestruktur parameter
Inbetrieb- SMARTCARD-
Optimierung
nahme Betrieb
Onboard- Erweiterte Technische
SPS Parameter Daten diagnose
Fehler- Hinweise zur
UL-Listung
103
